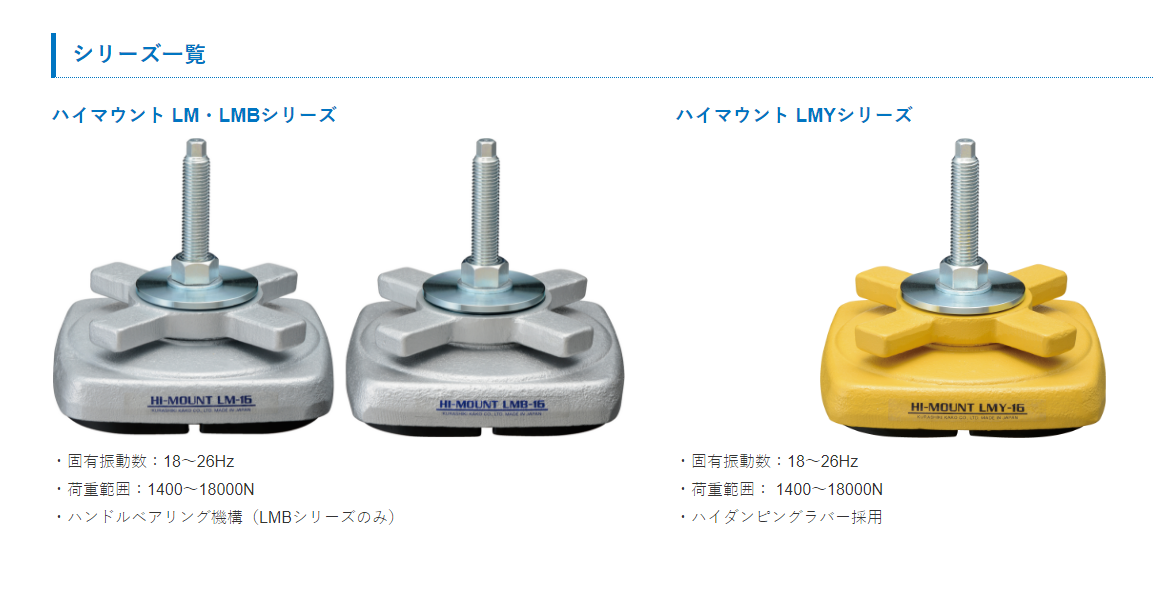

日本原装进口KURASHIKI KAKO仓敷化工防振橡胶型号:LM-11
苏州上野机电设备有限公司询价咨询电话:17895046997 刘先生 同微信
小巧的机身保证了巨大的防振性能、多种功能的可靠性。
高安装系列作为通过简单的安装,防止机械设备振动、冲击、噪音的装置,发挥了出色的防振性能。 只要放在地板上就可以使用。
・優れた防振性能
・床を汚しにくい特殊ゴムを使用(当社試験方法による)
・油、オゾンに強い耐久性に優れた特殊ゴムを使用(LM・LMBシリーズ)
・ハンドル部にベアリングを内蔵し、よりスムーズなレベリングが可能(LMBシリーズ)
・ハイダンピングラバーの採用で大幅な減衰効果(LMYシリーズ)
・振動による機械の歩きがなく、さらに環境に合わせてレイアウトも変更可能ハンドルを回すことでレベル調整が可能
床の勾配に合わせて設置が可能(±3°)
・防振ゴム:クロロプレン系ゴム
・レベルワッシャ:ユニクロめっき
・ハウジング:スパークシルバーメタリック(メラミン焼付け塗装)
・ボルト類:ユニクロめっき
※LM(B)-16、LM(B)-20は傾斜設置状態でレベリングアップできません。
ジャッキアップ後の微調整でお使い下さい。
品番 | 最小荷重 N | 最大荷重 N | ばね定数 N/mm | 寸法 mm | ||||||
---|---|---|---|---|---|---|---|---|---|---|
W | (H) | (H) レベル調整量 | d | L | TH | 取付可能 ベッド厚 | ||||
LM-11 | 1400 | 2800 | 3700 | 110 | 47 | +15 | M12 | 85 | 115 | ~ 45 |
200 ※ | 230 | ~ 160 | ||||||||
LM-13 | 2800 | 6000 | 7400 | 130 | 48 | +20 | M16 | 110 | 138 | ~ 60 |
200 ※ | 228 | ~ 150 | ||||||||
LM-16 | 6000 | 12000 | 14700 | 160 | 62 | +24 | M16 | 110 | 148 | ~ 55 |
200 ※ | 238 | ~ 145 | ||||||||
LM-20 | 12000 | 18000 | 23000 | 200 | 72 | +27 | M20 | 130 | 173 | ~ 65 |
220 ※ | 263 | ~ 155 | ||||||||
LMB-16 | 6000 | 12000 | 14700 | 160 | 62 | +24 | M16 | 110 | 148 | ~ 55 |
LMB-20 | 12000 | 18000 | 23000 | 200 | 72 | +27 | M20 | 130 | 173 | ~ 65 |
※印のボルト長は準標準です。
・防振ゴム:ハイダンピングラバー
・レベルワッシャ:ユニクロめっき
・ハウジング:イエロー(メラミン焼付け塗装)
・ボルト類:ユニクロめっき
※LMY-16、LMY-20は傾斜設置状態でレベリングアップできません。
ジャッキアップ後の微調整でお使い下さい。
品番 | 最小荷重 N | 最大荷重 N | ばね定数 N/mm | 寸法 mm | ||||||
---|---|---|---|---|---|---|---|---|---|---|
W | (H) | (H) レベル調整量 | d | L | TH | 取付可能 ベッド厚 | ||||
LMY-11 | 1400 | 2800 | 3700 | 110 | 47 | +15 | M12 | 85 | 115 | ~ 45 |
200 ※ | 230 | ~ 160 | ||||||||
LMY-13 | 2800 | 6000 | 7400 | 130 | 48 | +20 | M16 | 110 | 138 | ~ 60 |
200 ※ | 228 | ~ 150 | ||||||||
LMY-16 | 6000 | 12000 | 14700 | 160 | 62 | +24 | M16 | 110 | 148 | ~ 55 |
200 ※ | 238 | ~ 145 | ||||||||
LMY-20 | 12000 | 18000 | 23000 | 200 | 72 | +27 | M20 | 130 | 173 | ~ 65 |
220 ※ | 263 | ~ 155 |
※印のボルト長は準標準です。
※固有振動数は機械の加振力が上下方向に発生している場合に適用してください。
※安定性を重視する場合は、支持荷重を少なめにし、防振効果を重視する場合は最大荷重の範囲で多めに掛けてください。
※防振性能を重視する場合は各点で支持荷重に合わせた機種を選定し、固有振動数をできるだけ揃えてください。
※鈑金プレス等の衝撃力の緩和にはMシリーズBtypeをお使いください。
苏州上野机电设备有限公司销售型号如下:
LM-11
LM-13
LM-16
LM-20
LMB-16
LMB-20
LMY-11
LMY-13
LMY-16
LMY-20
