防锈的TSUBAKI椿本联轴器型号:NEF02W-NH9JD2XNH9JD2
苏州上野机电设备有限公司询价咨询电话:17895046997 刘先生 同微信

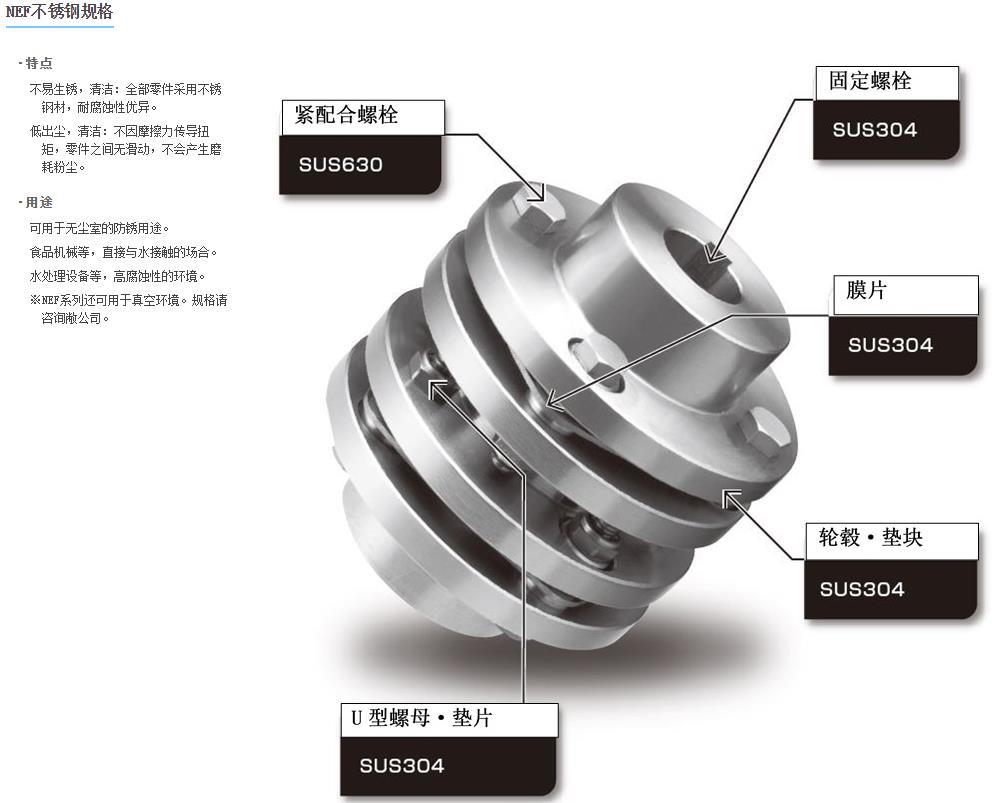

・特点
不易生锈,清洁:全部零件采用不锈钢材,耐腐蚀性优异。
低出尘,清洁:不因摩擦力传导扭矩,零件之间无滑动,不会产生磨耗粉尘。
・用途
可用于无尘室的防锈用途。
食品机械等,直接与水接触的场合。
水处理设备等,高腐蚀性的环境。
※NEF系列还可用于真空环境。
盘式联轴器的终极版,产品种类丰富。
采用FEM分析优化联轴器设计,具有扭矩传导可靠,可吸收偏移,高精度定位,免加油等特点。联结方法多样,还可提供耐环境的规格。
・扭矩范围:19.6~6860N・m/适用轴径:Φ9mm~Φ130mm
・长寿命:无磨损部,可长时间使用。
・无需润滑:无滑动部,无转动部,完全无需润滑。
・高扭力刚性:具有高扭力刚性和优异的弹性。
・可提供耐环境规格:提供不锈钢规格,无电解镀镍规格。
・轴联结方式:产品阵容丰富详细请参考下列2项

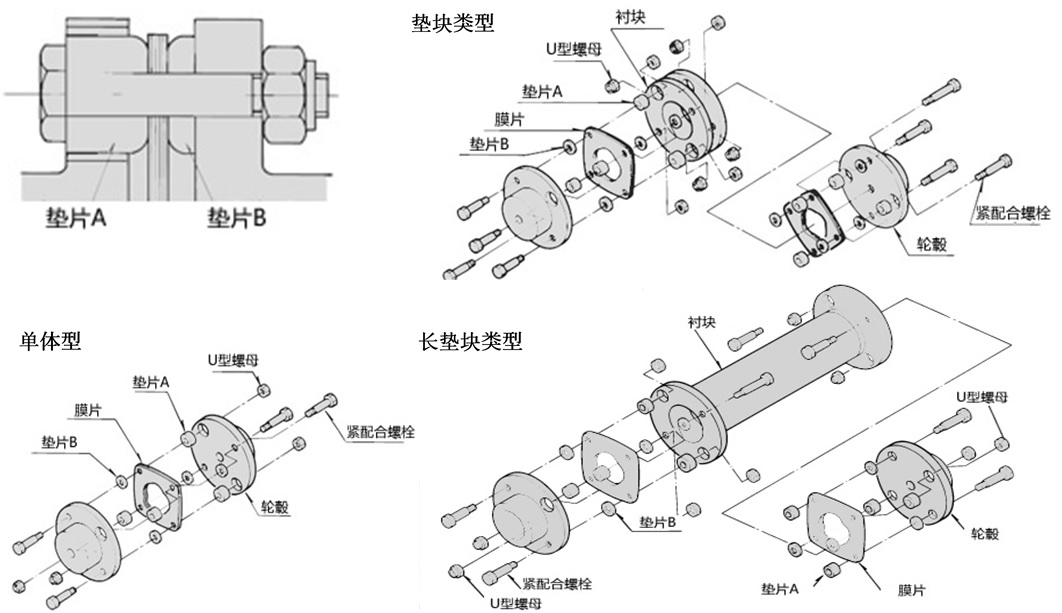

・可提供长垫块类型:与MD齿轮箱组合使用,适于总轴驱动。备有长垫块类型库存品
・键联结:适用范围 NEF02~NEF700
采用一般的键联结方式。提供新JIS键联轴器,实施标准轴孔加工,可短期交货。
・锥形锁联结 (无背隙) :适用范围 NEF04~NEF25
摩擦式联轴器,采用特殊锥形轮毂,维持高扭矩和简洁的构造。
最适于伺服电机的驱动。
・夹紧联结 (无背隙) :适用范围 NEF02~NEF45
每单个轮毂使用一个螺栓进行摩擦联结。打紧螺栓时与轴保持直角,可削减轴方向的空间。
・Power Lock 联结 (无背隙) :适用范围 NEF04~NEF25
动力锁EL系列与加压法兰盘组合使用的类型。可与其他系列的动力锁组合使用,详细请咨询敝公司。

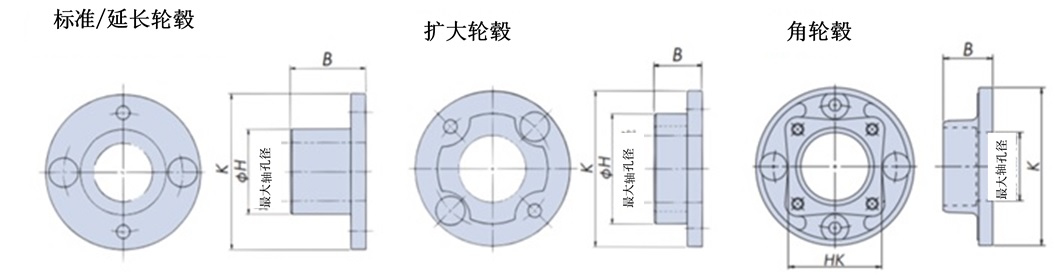

・标准轮彀
通常使用标准轮毂。
・增大型轮毂
如果传动能力有充分富裕,轴径超出标准轮毂的最大轴孔径的场合,无需提高尺寸,使用下图的扩大了毂径H的轮毂即可。
・增长型轮毂
如使用标准轮毂时键的接触压力过高,使用下图延长了B尺寸的加长轮毂可以降低键的接触压力。
・角型轮毂
动力锁EL系列与加压法兰盘组合使用的类型。加压螺栓已进行攻丝加工
型号 | 容许扭矩 N・m | 键槽轴孔径范围 | 型号 | 容许扭矩 N・m | 键槽轴孔径范围 | ||
---|---|---|---|---|---|---|---|
标准/延长轮毂 | 增大型轮毂 | 标准/延长轮毂 | 增大型轮毂 | ||||
NEF02 | 19.6 | Φ9~Φ20 | Φ21~Φ25 | NEF80 | 784 | Φ17~Φ60 | Φ61~Φ70 |
NEF04 | 39.2 | Φ9~Φ23 | Φ24~Φ29 | NEF130 | 1270 | Φ28~Φ74 | Φ75~Φ80 |
NEF10 | 98 | Φ11~Φ32 | Φ33~Φ40 | NEF210 | 2060 | Φ28~Φ83 | Φ84~Φ90 |
NEF18 | 176 | Φ14~Φ35 | Φ36~Φ42 | NEF340 | 3330 | Φ46~Φ95 | Φ96~Φ110 |
NEF25 | 245 | Φ16~Φ42 | Φ43~Φ48 | NEF540 | 5290 | Φ52~Φ109 | Φ110~Φ120 |
NEF45 | 441 | Φ16~Φ50 | Φ51~Φ60 | NEF700 | 6860 | Φ52~Φ118 | Φ119~Φ130 |
苏州上野机电设备有限公司销售型号如下:
NEF02W-NR×NR |
NEF02W-NR×NH14JD2 |
NEF02W-NR×NH15JD2 |
NEF02W-NR×NH16JD2 |
NEF02W-NR×NH19JD2 |
NEF02W-NH14JD2×NH14JD2 |
NEF02W-NH14JD2×NH15JD2 |
NEF02W-NH14JD2×NH16JD2 |
NEF02W-NH14JD2×NH19JD2 |
NEF02W-NH15JD2×NH15JD2 |
NEF02W-NH15JD2×NH16JD2 |
NEF02W-NH15JD2×NH19JD2 |
NEF02W-NH16JD2×NH16JD2 |
NEF02W-NH16JD2×NH19JD2 |
NEF02W-NH19JD2×NH19JD2 |
NEF02W-NR×KH25JD2 |
NEF02W-NH14JD2×KH25JD2 |
NEF02W-NH15JD2×KH25JD2 |
NEF02W-NH16JD2×KH25JD2 |
NEF02W-NH19JD2×KH25JD2 |
NEF02W-KR×NR |
NEF02W-KR×KR |
NEF02W-KH25JD2×KH25JD2 |
NEF02W-NR×NR |
NEF02W-NR×NH14JD2 |
NEF02W-NR×NH15JD2 |
NEF02W-NR×NH16JD2 |
NEF02W-NR×NH19JD2 |
NEF02W-NH14JD2×NH14JD2 |
NEF02W-NH14JD2×NH15JD2 |
NEF02W-NH14JD2×NH16JD2 |
NEF02W-NH14JD2×NH19JD2 |
NEF02W-NH15JD2×NH15JD2 |
NEF02W-NH15JD2×NH16JD2 |
NEF02W-NH15JD2×NH19JD2 |
NEF02W-NH16JD2×NH16JD2 |
NEF02W-NH16JD2×NH19JD2 |
NEF02W-NH19JD2×NH19JD2 |
NEF02W-NR×KH25JD2 |
NEF02W-NH14JD2×KH25JD2 |
NEF02W-NH15JD2×KH25JD2 |
NEF02W-NH16JD2×KH25JD2 |
NEF02W-NH19JD2×KH25JD2 |
NEF02W-KR×NR |
NEF02W-KR×KR |
NEF02W-KH25JD2×KH25JD2 |
