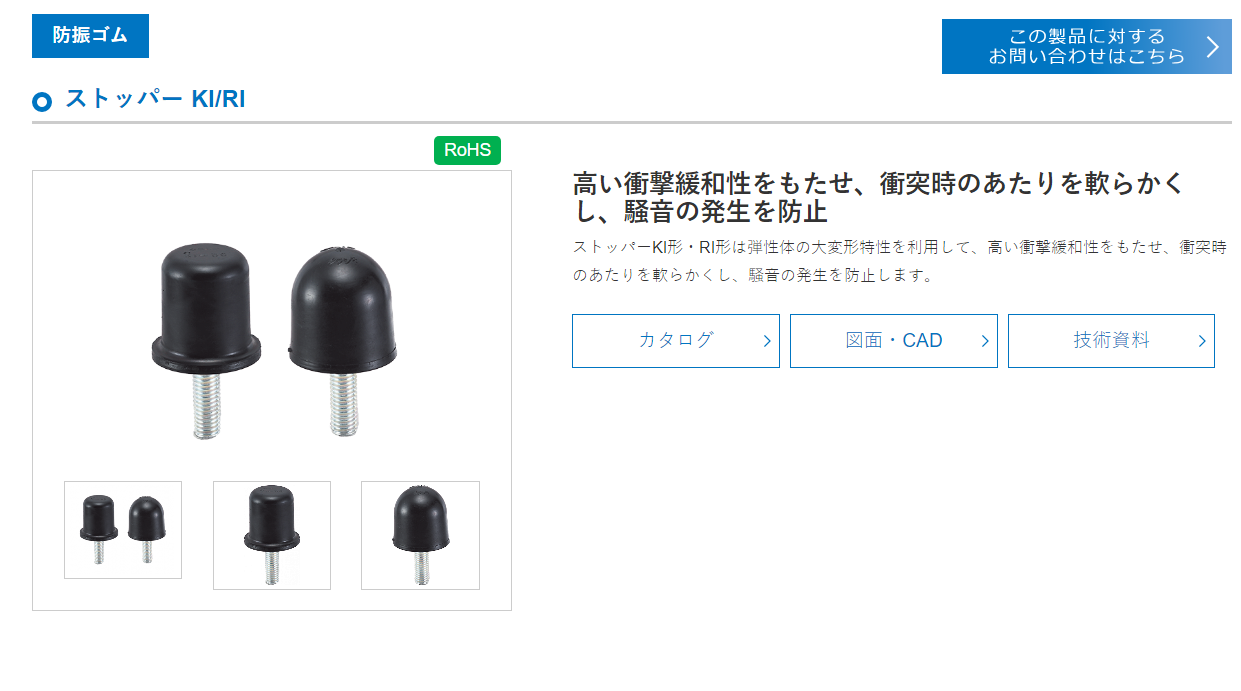

日本具有高冲击缓和性的KURASHIKI KAKO仓敷化工橡胶弹簧：KI-50
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

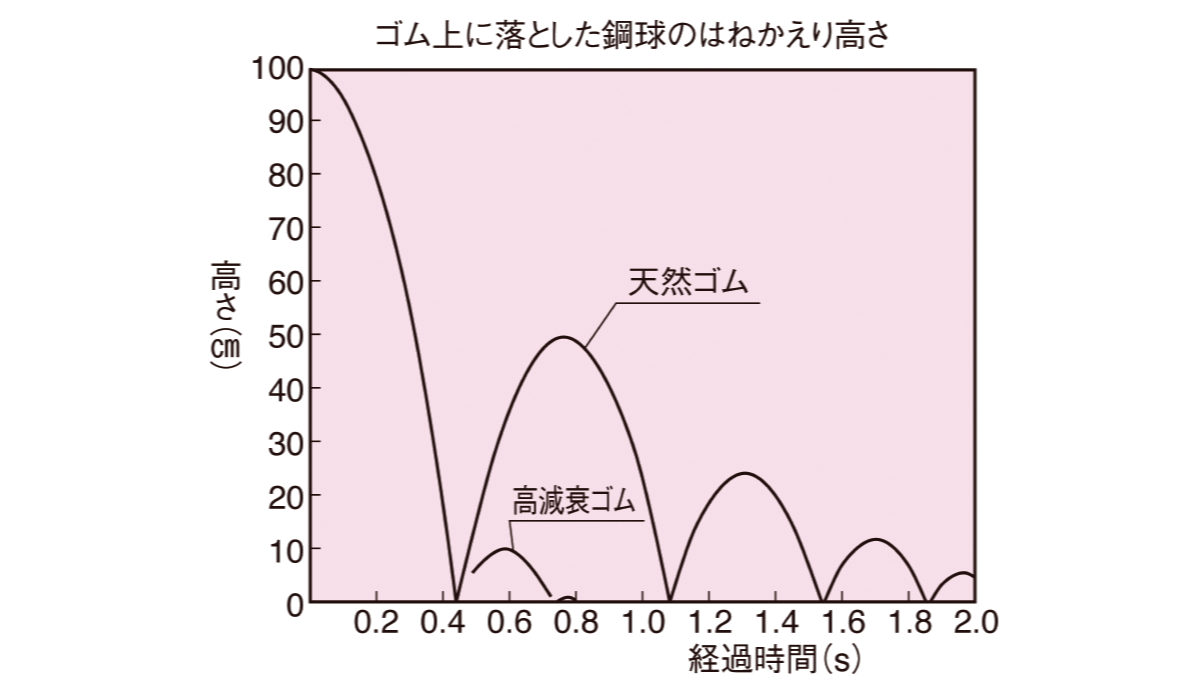

接触時のあたりが軟らかく、たわみ値とともにばね定数が増大し、大きな衝撃力の円滑な吸収、緩和が可能です。 大きな負荷変形に耐え、かつ磨耗もほとんどありません。また接触時に騒音を発しません。 RI形は天然ゴムと高減衰ゴムの2種類のゴム材料を選択することができます。高減衰ゴムHDタイプをお選びいただくことにより高い減衰性能となり、振動や衝突のエネルギーを吸収し、より優れた防振、緩衝性能を示します。 取付けは非常に簡単であり、メンテナンスは不要です。１．大きな衝撃力の緩和に有効
２．騒音の発生防止
３．高い減衰性能
４．取付けが簡単
※六角ナット、スプリングワッシャー各1ヶ付きとします。 高い減衰性能、あるいは振動や衝突の高エネルギーを吸収させたい場合は、高減衰HDタイプをお選びください。 ※六角ナット、スプリングワッシャー各1ヶ付きとします。 ※六角ナット、スプリングワッシャー各1ヶ付きとします。KI形
品番 標準寸法 mm 最大たわみ
mm最大吸収エネルギー
J {kgf-m}最大衝撃力
kN {tonf}A D H t ℓ s d KI-30 30 25 30 2.3 24 20 M8 14 18 { 1.8 } 4.9 { 0.5 } KI-40 40 35 35 2.3 30 25 M8 17 44 { 4.5 } 10.8 { 1.1 } KI-50 50 40 40 3.2 30 25 M10 19 64 { 6.5 } 13.2 { 1.35 } KI-60 60 50 50 3.2 35 35 M12 24 140 { 14 } 22.6 { 2.3 } KI-80 80 65 65 4.5 45 45 M12 30 290 { 30 } 34.3 { 3.5 } KI-100 100 80 85 4.5 55 55 M16 40 590 { 60 } 49.0 { 5.0 }
※ゴム材質は天然ゴム配合硬さ65とします。RI形
高減衰タイプ
品番 標準寸法 mm 最大たわみ
mm最大吸収エネルギー
J {kgf-m}最大衝撃力
kN {tonf}D H R ℓ s d RI-25HD 25 25 10 18 16 M6 11 8.8 { 0.9 } 2.7 { 0.28 } RI-30HD 30 31 14 24 20 M8 14 19 { 1.9 } 3.7 { 0.38 } RI-45HD 45 36 40 29 25 M8 16 60 { 6.1 } 11.8 { 1.20 } RI-65HD 65 45 50 35 35 M12 21 190 { 19 } 32.4 { 3.30 }
※ゴム材質は特殊合成ゴム配合の高減衰硬さ60とします。天然ゴムタイプ
品番 標準寸法 mm 最大たわみ
mm最大吸収エネルギー
J {kgf-m}最大衝撃力
kN {tonf}D H R ℓ s d RI-25 25 25 10 18 16 M6 11 6.9 { 0.7 } 2.2 { 0.22 } RI-30 30 31 14 24 20 M8 14 15 { 1.5 } 3.4 { 0.35 } RI-45 45 36 40 29 25 M8 16 53 { 5.4 } 12.3 { 1.25 } RI-65 65 45 50 35 35 M12 21 160 { 16 } 29.8 { 3.04 }
※ゴム材質は天然ゴム配合硬さ60とします。選定図
・台車、扉などのストッパー
苏州上野机电设备有限公司销售型号如下：
RI-25
RI-30
RI-45
RI-65
RI-25HD
RI-30HD
RI-45HD
RI-65HD
KI-30
KI-40
KI-50
KI-60
KI-80
KI-100
