日本高质量直交轴型的TSUBAKI椿本齿轮转向器型号：ED6M-U-LR-O-Y

发布时间：2022-11-29 11:18:37 点击次数：1592

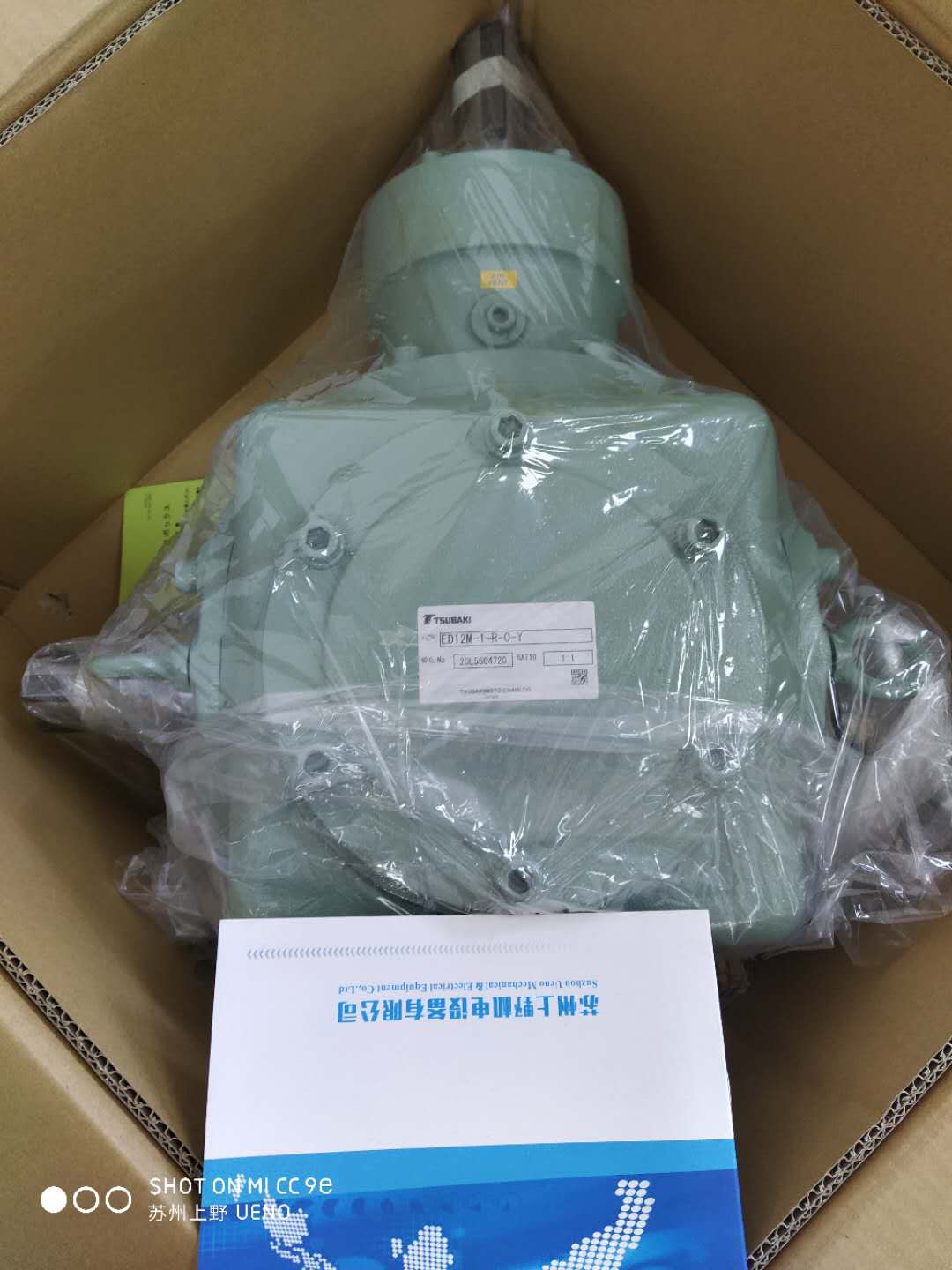

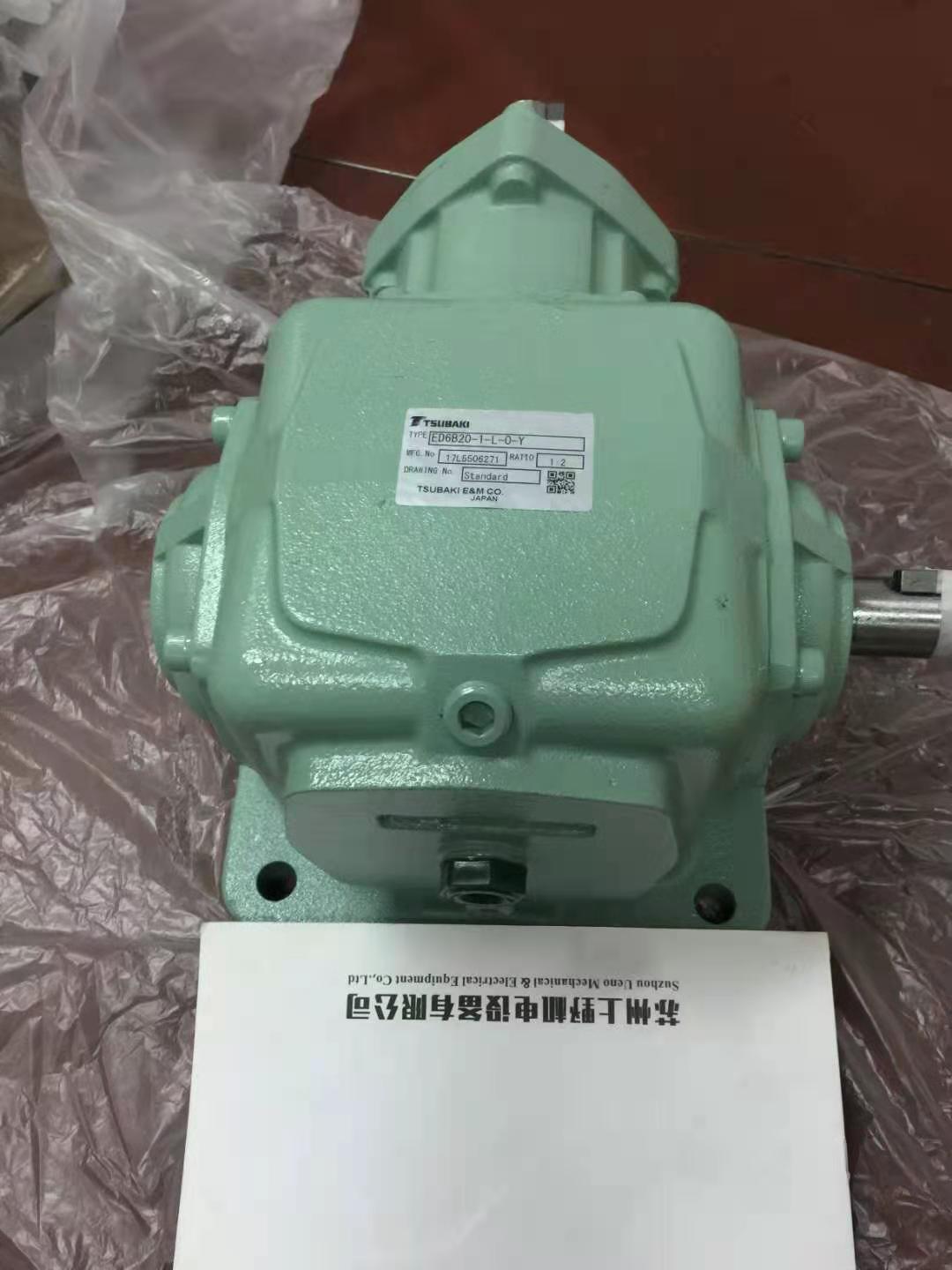

日本高质量直交轴型的TSUBAKI椿本齿轮转向器型号：ED6M-U-LR-O-Y

苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生同微信

采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。

高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。

销售以来的五十多年间，广泛应用于各种用途的长寿产品。

具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。

采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。

特点

・丰富品种

可从丰富的种类中选出最适的一台。

满足各种市场需求，可对应各类特殊形式要求。

・高质量

采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。

・可提供食品润滑油规格。

可提供封入NSF指定的 H1级别食品润滑油的规格。

外形尺寸与标准规格相同。

减速比	横向轴转速 r/min	传动能力：横向单轴型			容许OHL				交叉轴容许扭矩		惯性力矩 {GD²}		背隙度	大概质量 kg	大致油量 (油浴 )
		输入 kW	交叉轴扭矩		横向轴		直交轴		交叉轴容许扭矩		惯性力矩 {GD²}
		输入 kW	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	×10^-3 kg･m²	×10^-3 {kgf･m²}
1:1	3000	22.8	71.1	7.25	1520	155	1912	195	152	15.6	1.40	5.60	0.19 ～ 1.00	21	0.95L
	2000	18.6	87.0	8.87	1716	175	2157	220
	1750	17.1	91.1	9.30	1813	185	2303	235
	1450	14.9	96.0	9.80	1911	195	2450	250
	1150	12.7	103	10.5	2058	210	2597	265
	870	10.5	113	11.5	2205	225	2842	290
	580	7.35	119	12.1	2499	255	3185	325
	300	3.93	123	12.5	3430	350	3528	360
	100	1.36	127	13	3430	350	3528	360
	10	0.14	132	13.5	3430	350	3528	360

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过2000r/min时，为强制注油规格。
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

标准规格

减速部	轴端键槽部	新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
减速部	输出轴端	有螺孔加工
周围条件	设置场所	室内灰尘少，无水淋的场所
	环境温度	-10℃～50℃
	环境湿度	95%以下（无结露）
	高　　度	海拔1000m以下
	环　　境	无腐蚀性气体·爆炸性气体·蒸汽等
	安装方向	有水平，垂直，倾斜,安装角度的限制
涂饰颜色		蒙塞尔　2.5G6/3

苏州上野机电设备有限公司销售型号如下：

横向单轴型

ED6M-1-LR-Y

ED6B15-1-LR-Y

ED6B20-1-LR-Y

ED6B25-1-LR-Y

ED6B30-1-LR-Y

ED6M-1-R-Y

ED6B15-1-R-Y

ED6B20-1-R-Y

ED6B25-1-R-Y

ED6B30-1-R-Y

ED6M-1-L-Y

ED6B15-1-L-Y

ED6B20-1-L-Y

ED6B25-1-L-Y

ED6B30-1-L-Y

ED6M-1-LR-O-Y

ED6B15-1-LR-O-Y

ED6B20-1-LR-O-Y

ED6B25-1-LR-O-Y

ED6B30-1-LR-O-Y

ED6M-1-R-O-Y

ED6B15-1-R-O-Y

ED6B20-1-R-O-Y

ED6B25-1-R-O-Y

ED6B30-1-R-O-Y

ED6M-1-L-O-Y

ED6B15-1-L-O-Y

ED6B20-1-L-O-Y

ED6B25-1-L-O-Y

ED6B30-1-L-O-Y

ED6M-1-UD-Y

ED6B15-1-UD-Y

ED6B20-1-UD-Y

ED6B25-1-UD-Y

ED6B30-1-UD-Y

ED6M-1-U-Y

ED6B15-1-U-Y

ED6B20-1-U-Y

ED6B25-1-U-Y

ED6B30-1-U-Y

ED6M-1-D-Y

ED6B15-1-D-Y

ED6B20-1-D-Y

ED6B25-1-D-Y

ED6B30-1-D-Y

ED6M-1-UD-O-Y

ED6B15-1-UD-O-Y

ED6B20-1-UD-O-Y

ED6B25-1-UD-O-Y

ED6B30-1-UD-O-Y

ED6M-1-U-O-Y

ED6B15-1-U-O-Y

ED6B20-1-U-O-Y

ED6B25-1-U-O-Y

ED6B30-1-U-O-Y

ED6M-1-D-O-Y

ED6B15-1-D-O-Y

ED6B20-1-D-O-Y

ED6B25-1-D-O-Y

ED6B30-1-D-O-Y

ED6M-U-LR-Y

ED6B15-U-LR-Y

ED6B20-U-LR-Y

ED6B25-U-LR-Y

ED6B30-U-LR-Y

ED6M-U-R-Y

ED6B15-U-R-Y

ED6B20-U-R-Y

ED6B25-U-R-Y

ED6B30-U-R-Y

ED6M-U-L-Y

ED6B15-U-L-Y

ED6B20-U-L-Y

ED6B25-U-L-Y

ED6B30-U-L-Y

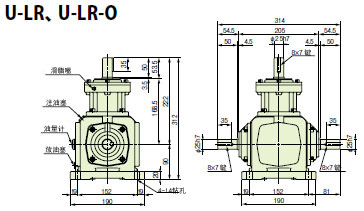

ED6M-U-LR-O-Y

ED6B15-U-LR-O-Y

ED6B20-U-LR-O-Y

ED6B25-U-LR-O-Y

ED6B30-U-LR-O-Y

ED6M-U-R-O-Y

ED6B15-U-R-O-Y

ED6B20-U-R-O-Y

ED6B25-U-R-O-Y

ED6B30-U-R-O-Y

ED6M-U-L-O-Y

ED6B15-U-L-O-Y

ED6B20-U-L-O-Y

ED6B25-U-L-O-Y

ED6B30-U-L-O-Y

ED6M-D-LR-Y

ED6B15-D-LR-Y

ED6B20-D-LR-Y

ED6B25-D-LR-Y

ED6B30-D-LR-Y

ED6M-D-R-Y

ED6B15-D-R-Y

ED6B20-D-R-Y

ED6B25-D-R-Y

ED6B30-D-R-Y

ED6M-D-L-Y

ED6B15-D-L-Y

ED6B20-D-L-Y

ED6B25-D-L-Y

ED6B30-D-L-Y

ED6M-D-LR-O-Y

ED6B15-D-LR-O-Y

ED6B20-D-LR-O-Y

ED6B25-D-LR-O-Y

ED6B30-D-LR-O-Y

ED6M-D-R-O-Y

ED6B15-D-R-O-Y

ED6B20-D-R-O-Y

ED6B25-D-R-O-Y

ED6B30-D-R-O-Y

ED6M-D-L-O-Y

ED6B15-D-L-O-Y

ED6B20-D-L-O-Y

ED6B25-D-L-O-Y

ED6B30-D-L-O-Y

横向双轴型

ED6M-1-1-LR-Y

ED6B15-1-1-LR-Y

ED6B20-1-1-LR-Y

ED6B25-1-1-LR-Y

ED6B30-1-1-LR-Y

ED6M-1-1-R-Y

ED6B15-1-1-R-Y

ED6B20-1-1-R-Y

ED6B25-1-1-R-Y

ED6B30-1-1-R-Y

ED6M-1-1-L-Y

ED6B15-1-1-L-Y

ED6B20-1-1-L-Y

ED6B25-1-1-L-Y

ED6B30-1-1-L-Y

ED6M-1-1-LR-O-Y

ED6B15-1-1-LR-O-Y

ED6B20-1-1-LR-O-Y

ED6B25-1-1-LR-O-Y

ED6B30-1-1-LR-O-Y

ED6M-1-1-R-O-Y

ED6B15-1-1-R-O-Y

ED6B20-1-1-R-O-Y

ED6B25-1-1-R-O-Y

ED6B30-1-1-R-O-Y

ED6M-1-1-L-O-Y

ED6B15-1-1-L-O-Y

ED6B20-1-1-L-O-Y

ED6B25-1-1-L-O-Y

ED6B30-1-1-L-O-Y

ED6M-1-1-UD-Y

ED6B15-1-1-UD-Y

ED6B20-1-1-UD-Y

ED6B25-1-1-UD-Y

ED6B30-1-1-UD-Y

ED6M-1-1-U-Y

ED6B15-1-1-U-Y

ED6B20-1-1-U-Y

ED6B25-1-1-U-Y

ED6B30-1-1-U-Y

ED6M-1-1-D-Y

ED6B15-1-1-D-Y

ED6B20-1-1-D-Y

ED6B25-1-1-D-Y

ED6B30-1-1-D-Y

ED6M-1-1-UD-O-Y

ED6B15-1-1-UD-O-Y

ED6B20-1-1-UD-O-Y

ED6B25-1-1-UD-O-Y

ED6B30-1-1-UD-O -Y

ED6M-1-1-U-O-Y

ED6B15-1-1-U-O

ED6B20-1-1-U-O-Y

ED6B25-1-1-U-O-Y

ED6B30-1-1-U-O-Y

ED6M-1-1-D-O-Y

ED6B15-1-1-D-O-Y

ED6B20-1-1-D-O-Y

ED6B25-1-1-D-O-Y

ED6B30-1-1-D-O-Y

ED6M-U-D-LR-Y

ED6B15-U-D-LR-Y

ED6B20-U-D-LR-Y

ED6B25-U-D-LR-Y

ED6B30-U-D-LR-Y

ED6M-U-D-R-Y

ED6B15-U-D-R-Y

ED6B20-U-D-R-Y

ED6B25-U-D-R-Y

ED6B30-U-D-R-Y

ED6M-U-D-L-Y

ED6B15-U-D-L-Y

ED6B20-U-D-L-Y

ED6B25-U-D-L-Y

ED6B30-U-D-L-Y

ED6M-U-D-LR-O-Y

ED6B15-U-D-LR-O-Y

ED6B20-U-D-LR-O-Y

ED6B25-U-D-LR-O-Y

ED6B30-U-D-LR-O-Y

ED6M-U-D-R-O-Y

ED6B15-U-D-R-O-Y

ED6B20-U-D-R-O-Y

ED6B25-U-D-R-O-Y

ED6B30-U-D-R-O-Y

ED6M-U-D-L-O-Y

ED6B15-U-D-L-O-Y

ED6B20-U-D-L-O-Y

ED6B25-U-D-L-O-Y

ED6B30-U-D-L-O-Y
