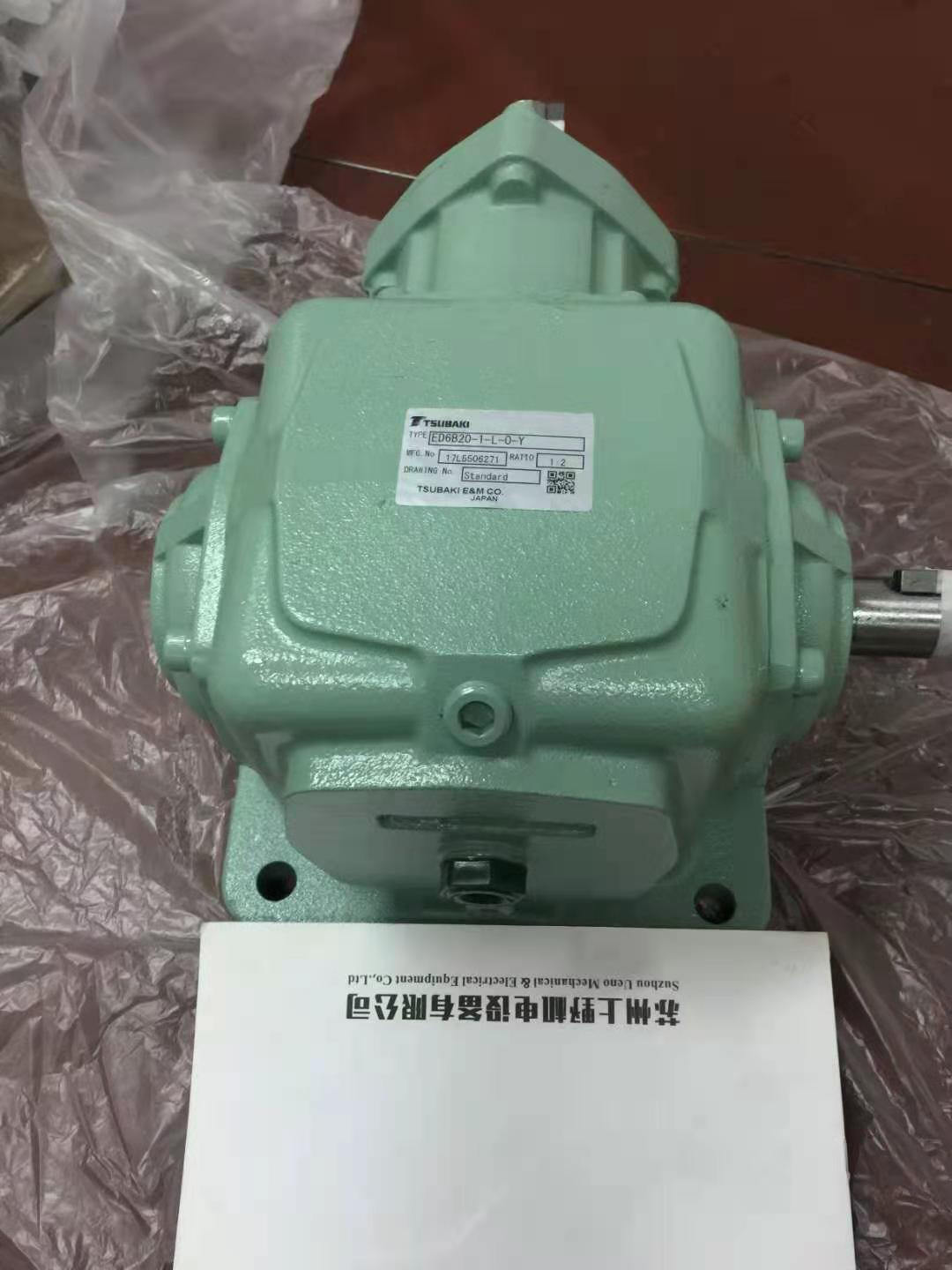

日本长寿命高效率的TSUBAKI椿本齿轮转向器型号：ED2M-U-D-LR-O-Y
发布时间：2022-11-29 10:21:23 点击次数：1491

日本长寿命高效率的TSUBAKI椿本齿轮转向器型号：ED2M-U-D-LR-O-Y


苏州上野机电设备有限公司询价咨询电话：17895046997   刘先生   同微信




高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。

销售以来的五十多年间，广泛应用于各种用途的长寿产品。

具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。

采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。

特点

・丰富品种


可从丰富的种类中选出最适的一台。


满足各种市场需求，可对应各类特殊形式要求。


・高质量


采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。


・可提供食品润滑油规格。


可提供封入NSF指定的 H1级别食品润滑油的规格。


外形尺寸与标准规格相同。


传动能力表


减速比横向轴转速
r/min		传动能力：横向双轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}		背隙
度		大概
质量
kg		润滑
输入
kW		交叉轴扭矩横向轴直交轴
N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}×10-3
kg･m2		×10-3
{kgf･m2}
1:130002.387.420.7512713.011712.032.03.300.080.320.20
～
1.51		2.6润滑脂润滑
20001.707.910.8118619.017618.0
17501.508.050.8121622.019620.0
14501.258.120.8226527.021622.0
11501.008.190.8332333.023524.0
8700.788.470.8640241.025526.0
5800.518.470.8654956.031432.0
3000.278.610.8869671.039240.0
1000.098.890.9198010058860.0
100.019.100.9398010058860.0

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时，变为润滑油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

标准规格


减

速

部

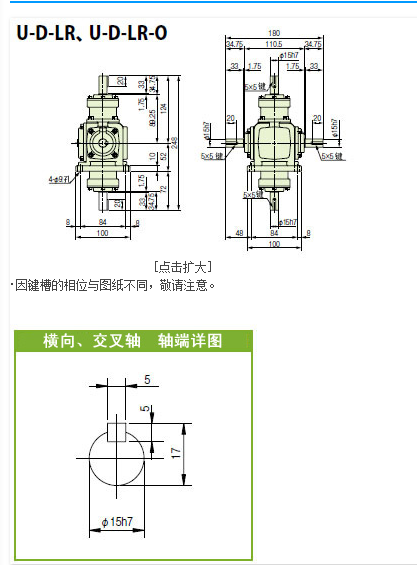

轴端键槽部新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
输出轴端有螺孔加工
周

围

条

件		设置场所室内灰尘少，无水淋的场所
环境温度-10℃～50℃
环境湿度95%以下（无结露）
高　　度海拔1000m以下
环　　境无腐蚀性气体·爆炸性气体·蒸汽等
安装方向可自由选择安装方向
涂饰颜色蒙塞尔　2.5G6/3




苏州上野机电设备有限公司销售型号如下：

横向单轴型

ED2M-1-LR-Y

ED2M-1-R-Y

ED2M-1-L-Y

ED2M-1-LR-O-Y

ED2M-1-R-O-Y

ED2M-1-L-O-Y

ED2M-1-UD-Y

ED2M-1-U-Y

ED2M-1-D-Y

ED2M-1-UD-O-Y

ED2M-1-U-O-Y

ED2M-1-D-O-Y

ED2M-U-LR-Y

ED2M-U-R-Y

ED2M-U-L-Y

ED2M-U-LR-O-Y

ED2M-U-R-O-Y

ED2M-U-L-O-Y

ED2M-D-LR-Y

ED2M-D-R-Y

ED2M-D-L-Y

ED2M-D-LR-O-Y

ED2M-D-R-O-Y

ED2M-D-L-O-Y

横向双轴型

ED2M-1-1-UD-Y

ED2M-1-1-U-Y

ED2M-1-1-D-Y

ED2M-1-1-UD-O-Y

ED2M-1-1-U-O-Y

ED2M-1-1-D-O-Y

ED2M-U-D-LR-Y

ED2M-U-D-R-Y

ED2M-U-D-L-Y

ED2M-U-D-LR-O-Y

ED2M-U-D-R-O-Y

ED2M-U-D-L-O-Y

苏州上野机电设备有限公司销售型号如下：

横向单轴型

ED4M-1-LR-Y

ED4B20-1-LR-Y

ED4M-1-R-Y

ED4B20-1-R-Y

ED4M-1-L-Y

ED4B20-1-L-Y

ED4M-1-LR-O-Y

ED4B20-1-LR-O-Y

ED4M-1-R-O-Y

ED4B20-1-R-O-Y

ED4M-1-L-O-Y

ED4B20-1-L-O-Y

ED4M-1-UD-Y

ED4B20-1-UD-Y

ED4M-1-U-Y

ED4B20-1-U-Y

ED4M-1-D-Y

ED4B20-1-D-Y

ED4M-1-UD-O-Y

ED4B20-1-UD-O-Y

ED4M-1-U-O-Y

ED4B20-1-U-O-Y

ED4M-1-D-O-Y

ED4B20-1-D-O-Y

ED4M-U-LR-Y

ED4B20-U-LR-Y

ED4M-U-R-Y

ED4B20-U-R-Y

ED4M-U-L-Y

ED4B20-U-L-Y

ED4M-U-LR-O-Y

ED4B20-U-LR-O-Y

ED4M-U-R-O-Y

ED4B20-U-R-O-Y

ED4M-U-L-O-Y

ED4B20-U-L-O-Y

ED4M-D-LR-Y

ED4B20-D-LR-Y

ED4M-D-R-Y

ED4B20-D-R-Y

ED4M-D-L-Y

ED4B20-D-L-Y

ED4M-D-LR-O-Y

ED4B20-D-LR-O-Y

ED4M-D-R-O-Y

ED4B20-D-R-O-Y

ED4M-D-L-O-Y

ED4B20-D-L-O-Y

横向双轴型ED4M-1-1-LR-Y

ED4B20-1-1-LR-Y

ED4M-1-1-R-Y

ED4B20-1-1-R-Y

ED4M-1-1-L-Y

ED4B20-1-1-L-Y

ED4M-1-1-LR-O-Y

ED4B20-1-1-LR-O-Y

ED4M-1-1-R-O-Y

ED4B20-1-1-R-O-Y

ED4M-1-1-L-O-Y

ED4B20-1-1-L-O-Y

ED4M-1-1-UD-Y

ED4B20-1-1-UD-Y

ED4M-1-1-U-Y

ED4B20-1-1-U-Y

ED4M-1-1-D-Y

ED4B20-1-1-D-Y

ED4M-1-1-UD-O-Y

ED4B20-1-1-UD-O-Y

ED4M-1-1-U-O-Y

ED4B20-1-1-U-O-Y

ED4M-1-1-D-O-Y

ED4B20-1-1-D-O-Y

ED4M-U-D-LR-Y

ED4B20-U-D-LR-Y

ED4M-U-D-R-Y

ED4B20-U-D-R-Y

ED4M-U-D-L-Y

ED4B20-U-D-L-Y

ED4M-U-D-LR-O-Y

ED4B20-U-D-LR-O-Y

ED4M-U-D-R-O-Y

ED4B20-U-D-R-O-Y

ED4M-U-D-L-O-Y

ED4B20-U-D-L-O-Y
