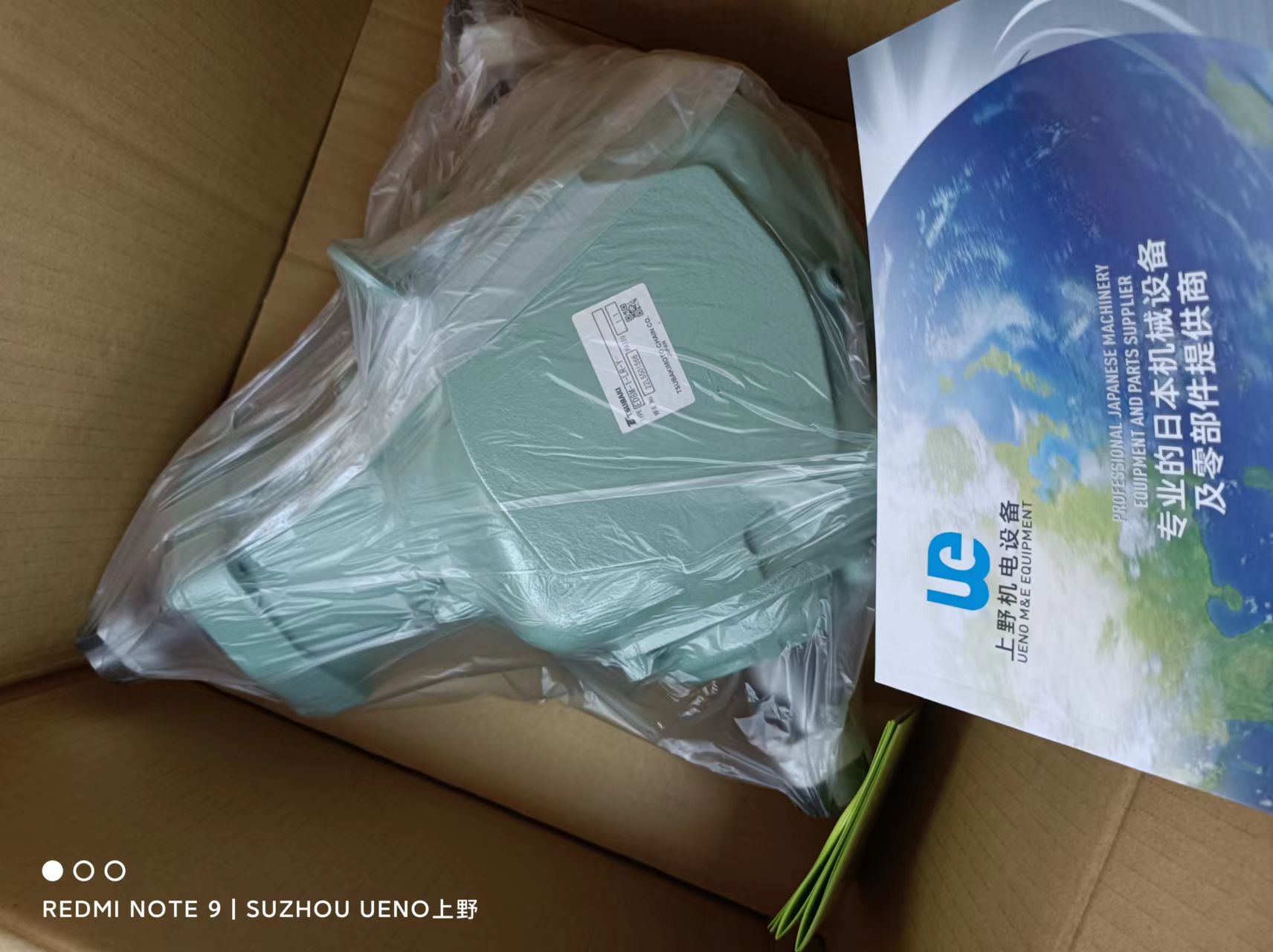

日本原装进口TSUBAKI集团椿本转向器型号：ED10B30-D-R-O-Y
发布时间：2023-08-02 15:43:46 点击次数：395



日本原装进口TSUBAKI集团椿本转向器型号：ED10B30-D-R-O-Y


苏州上野机电设备有限公司询价咨询电话：17895046997    刘先生   同微信


MD齿轮箱


高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。


销售以来的五十多年间，广泛应用于各种用途的长寿产品。


具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。


采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。





特点：


・丰富品种


可从丰富的种类中选出最适的一台。


满足各种市场需求，可对应各类特殊形式要求。


・高质量


采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。


・可提供食品润滑油规格。


可提供封入NSF指定的 H1级别食品润滑油的规格。


外形尺寸与标准规格相同。


机型ED2M, ED4M(B)～25M(B) (10个尺寸)
安装Y, T, K1, K2, K3, K4
减速比1/1(M), 1/1.5～1/3(B)
输入动力0.014～335kW




传动能力表


减速比横向轴转速
r/min		传动能力：横向单轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}		背隙
度		大概
质量
kg		大致油量
(油浴 )
输入
kW		交叉轴扭矩横向轴直交轴
N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}×10-3
kg･m2		×10-3
{kgf･m2}
3:13000---------------------89191.04.6018.40.12
～
0.42		783.5L
200018.625225.841674257845800
175016.827027.544594558232840
145014.027027.651945309212940
115011.327528.16174630104861070
8708.6627928.57448760117601200
5805.8928529.19555975117601200
3003.1129129.799961020117601200
1001.0730030.699961020117601200
100.1130831.499961020117601200

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时，为强制注油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

标准规格


减

速

部
轴端键槽部新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
输出轴端有螺孔加工
周

围

条

件		设置场所室内灰尘少，无水淋的场所
环境温度-10℃～50℃
环境湿度95%以下（无结露）
高　　度海拔1000m以下
环　　境无腐蚀性气体·爆炸性气体·蒸汽等
安装方向有水平，垂直，倾斜,安装角度的限制
涂饰颜色蒙塞尔　2.5G6/3



苏州上野机电设备有限公司销售型号:

ED10M-1-LR-Y                      UENO.................TSUBAKI集团齿轮箱

ED10B15-1-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-UD-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-UD-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-UD-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-UD-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-UD-Y                      UENO.................TSUBAKI集团齿轮箱

ED10M-1-U-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-U-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-U-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-U-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-U-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-D-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-D-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-D-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-D-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-D-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-UD-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-UD-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-UD-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-UD-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-UD-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-1-U-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-U-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-U-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-U-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-U-O-Y                      UENO.................TSUBAKI集团齿轮箱

ED10M-1-D-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-1-D-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-1-D-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-1-D-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-1-D-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-U-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-U-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-U-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-U-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-U-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-D-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-LR-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-LR-Y                      UENO.................TSUBAKI集团齿轮箱

ED10M-D-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-R-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-R-Y                      UENO.................TSUBAKI集团齿轮箱

ED10M-D-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-L-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-D-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-LR-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10M-D-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-R-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-R-O-Y                      UENO.................TSUBAKI集团齿轮箱

ED10M-D-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B15-D-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B20-D-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B25-D-L-O-Y                     UENO.................TSUBAKI集团齿轮箱

ED10B30-D-L-O-Y                     UENO.................TSUBAKI集团齿轮箱
