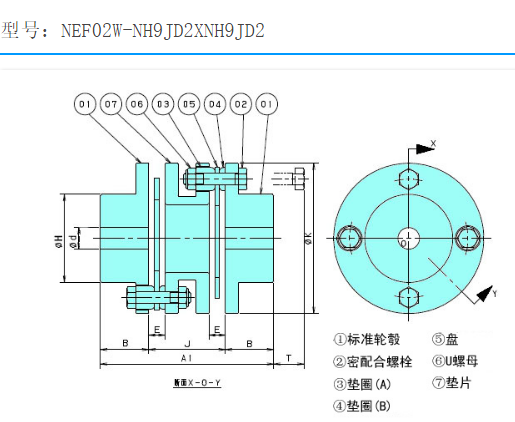

进口TSUBAKI椿本联轴器型号：NEF02W-NH11JD2XNH15JD2日本产
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
| 容许扭矩 | 最高转速 r/min | 底孔 d | 键槽 标准在库 轴孔径 范围 | 键槽最大轴径Φ | 扭转刚性 | 轴向弹簧数量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | 标准轮彀 | 增长型轮毂 | 增大型轮毂 | N･m/rad | {kgf･m/rad} | N/mm | {kgf/mm} | |||
| 19.6 | 2 | 20000 | 8 | 12～25 | 20 | - | 25 | 1.00×104 | 0.10×104 | 34.3 | 3.5 |
| PCD | A1 | A2 | B | BL | E | F | H | HL | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 44 | 63 | - | 20 | － | 4.9 | 5.5 | 32 | 45 | 23 | 57 |
| Dd | N | No | Ni | T | T' | 允许偏差值 | 质量 kg | 惯性 力矩 kg･m2 | GD2 {kgf･cm2} | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 角度误差 deg | 平行误差 | 轴向位移 mm | |||||||||
| 21 | 24 | － | 24 | 11 | － | 2 | 0.3 | ±1.6 | 0.45 | 1.66×10-4 | 6.64 |
注）
1．增大型轮毂·增长型轮毂的尺寸请参照尺寸一览表。增长型轮毂的使用场合、随B尺寸的长度变化、全长随之变化。
2．最高转速取决于联轴器的传动能力。无须调整平衡。
3．质量、惯性力矩、GD2均为标准轮毂在最大轴孔径（键槽）时的值。请在增大形轮毂、增长型轮毂中，加入GD2增加量表中的数值。
4．标准衬块以外的长度也可制作。具体请参照长型衬块页面。
5．容许轴向位移是角度误差为0时的值。
6．请确认键面压力是否符合顾客的使用条件。轮毂材质为S45C。
苏州上野机电设备有限公司销售型号：
NEF02W-NR×NR UENO -------TSUBAKI 联轴器
NEF02W-NR×NH14JD2 UENO -------TSUBAKI 联轴器
NEF02W-NR×NH15JD2 UENO -------TSUBAKI 联轴器
NEF02W-NR×NH16JD2 UENO -------TSUBAKI 联轴器
NEF02W-NR×NH19JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH14JD2×NH14JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH14JD2×NH15JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH14JD2×NH16JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH14JD2×NH19JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH15JD2×NH15JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH15JD2×NH16JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH15JD2×NH19JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH16JD2×NH16JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH16JD2×NH19JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH19JD2×NH19JD2 UENO -------TSUBAKI 联轴器
NEF02W-NR×KH25JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH14JD2×KH25JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH15JD2×KH25JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH16JD2×KH25JD2 UENO -------TSUBAKI 联轴器
NEF02W-NH19JD2×KH25JD2 UENO -------TSUBAKI 联轴器
NEF02W-KR×NR UENO -------TSUBAKI 联轴器
NEF02W-KR×KR UENO -------TSUBAKI 联轴器
NEF02W-KH25JD2×KH25JD2 UENO -------TSUBAKI 联轴器
