日精减速机公司已通过ISO 9001和ISO 14001质量认证,并取得了中国CCC认证，欧州CE认证及美国UL认证。
苏州上野机电设备有限公司销售电话：17895046997 刘经理
基本情報 | 製品名 | |
|---|---|---|
生産情報/代替品情報 | 現行製品 | |

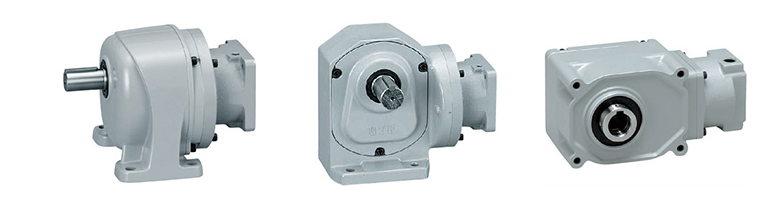

シリーズ | サーボモータ用高精度減速機 | |
標準価格 | - | |
標準納期[工場出荷日] | - | |
性能値 | 定格出力トルク [出力軸許容トルク] ※モータ定格回転速度3000r/minを基準 | 3.1 N・m(0.32 kgf・m) |
起動・停止時ピークトルク | 6.3 N・m(0.64 kgf・m) | |
瞬時最大許容トルク | - | |
出力軸許容 O.H.L | 980N(100kgf) | |
内部慣性モーメント[入力軸換算] | 0.0000349kg・㎡ | |
出力軸許容スラスト荷重 | 333N(34kgf) | |
バックラッシ精度 | 30分 | |
定格入力回転速度 | 3000r/min | |
最高入力回転速度 | 3000r/min | |
連続定格入力トルク | 0.32N・m | |
減速機仕様 | 出力軸タイプ/取付 | 同心中実軸 |
枠番および出力軸径 | 18 mm | |
減速比 (実減速比) | 1/15 (1/15) | |
出力軸キー溝の有無 出力軸キー材の有無 | 出力軸キー溝有り 出力軸キー材有り | |
出力軸材質 | 炭素鋼 | |
定格入力モータ容量 ※3000r/min 基準 | 100W | |
サーボモータ 取付フランジ種別 | F3 | |
モータマッチング・容量形状種別一覧表 | ||
防水・防塵対応 （保護構造相当） | IP44 | |
質量・梱包 | 概略質量 | 3.5 kg |
梱包形状 | 段ボール 307×261×230 |
苏州上野机电设备有限公司销售型号：
| 1 | AF3FZ18R-10L100F3 | 同心中空周 ueno | AF3FZ18R-10L100F3 |
| 2 | AF3FZ18R-10L100F1 | 同心中空周 ueno | AF3FZ18R-10L100F1 |
| 3 | AF3FZ18R-10L100S1 | 同心中空周 ueno | AF3FZ18R-10L100S1 |
| 4 | AF3FZ18R-10L100S3 | 同心中空周 ueno | AF3FZ18R-10L100S3 |
| 5 | AF3FZ18R-15L100F3 | 同心中空周 ueno | AF3FZ18R-15L100F3 |
| 6 | AF3FZ18R-15L100F1 | 同心中空周 ueno | AF3FZ18R-15L100F1 |
| 7 | AF3FZ18R-15L100S1 | 同心中空周 ueno | AF3FZ18R-15L100S1 |
| 8 | AF3FZ18R-15L100S3 | 同心中空周 ueno | AF3FZ18R-15L100S3 |
| 9 | AF3FZ18R-20L100F3 | 同心中空周 ueno | AF3FZ18R-20L100F3 |
| 10 | AF3FZ18R-20L100F1 | 同心中空周 ueno | AF3FZ18R-20L100F1 |
| 11 | AF3FZ18R-20L100S1 | 同心中空周 ueno | AF3FZ18R-20L100S1 |
| 12 | AF3FZ18R-20L100S3 | 同心中空周 ueno | AF3FZ18R-20L100S3 |
| 13 | AF3FZ18R-25L100F3 | 同心中空周 ueno | AF3FZ18R-25L100F3 |
| 14 | AF3FZ18R-25L100F1 | 同心中空周 ueno | AF3FZ18R-25L100F1 |
| 15 | AF3FZ18R-25L100S1 | 同心中空周 ueno | AF3FZ18R-25L100S1 |
| 16 | AF3FZ18R-25L100S3 | 同心中空周 ueno | AF3FZ18R-25L100S3 |
| 17 | AF3FZ18R-30L100F3 | 同心中空周 ueno | AF3FZ18R-30L100F3 |
| 18 | AF3FZ18R-30L100F1 | 同心中空周 ueno | AF3FZ18R-30L100F1 |
| 19 | AF3FZ18R-30L100S1 | 同心中空周 ueno | AF3FZ18R-30L100S1 |
| 20 | AF3FZ18R-30L100S3 | 同心中空周 ueno | AF3FZ18R-30L100S3 |
| 21 | AF3FZ18R-40L100F3 | 同心中空周 ueno | AF3FZ18R-40L100F3 |
| 22 | AF3FZ18R-40L100F1 | 同心中空周 ueno | AF3FZ18R-40L100F1 |
| 23 | AF3FZ18R-40L100S1 | 同心中空周 ueno | AF3FZ18R-40L100S1 |
| 24 | AF3FZ18R-40L100S3 | 同心中空周 ueno | AF3FZ18R-40L100S3 |
| 25 | AF3FZ18R-50L100F3 | 同心中空周 ueno | AF3FZ18R-50L100F3 |
| 26 | AF3FZ18R-50L100F1 | 同心中空周 ueno | AF3FZ18R-50L100F1 |
| 27 | AF3FZ18R-50L100S1 | 同心中空周 ueno | AF3FZ18R-50L100S1 |
| 28 | AF3FZ18R-50L100S3 | 同心中空周 ueno | AF3FZ18R-50L100S3 |
| 29 | AF3FZ18R-60L100F3 | 同心中空周 ueno | AF3FZ18R-60L100F3 |
| 30 | AF3FZ18R-60L100F1 | 同心中空周 ueno | AF3FZ18R-60L100F1 |
| 31 | AF3FZ18R-60L100S1 | 同心中空周 ueno | AF3FZ18R-60L100S1 |
| 32 | AF3FZ18R-60L100S3 | 同心中空周 ueno | AF3FZ18R-60L100S3 |
| 33 | AF3FZ22R-80L100F3 | 同心中空周 ueno | AF3FZ22R-80L100F3 |
| 34 | AF3FZ22R-80L100F1 | 同心中空周 ueno | AF3FZ22R-80L100F1 |
| 35 | AF3FZ22R-80L100S1 | 同心中空周 ueno | AF3FZ22R-80L100S1 |
| 36 | AF3FZ22R-80L100S3 | 同心中空周 ueno | AF3FZ22R-80L100S3 |
| 37 | AF3FZ22R-100L100F3 | 同心中空周 ueno | AF3FZ22R-100L100F3 |
| 38 | AF3FZ22R-100L100F1 | 同心中空周 ueno | AF3FZ22R-100L100F1 |
| 39 | AF3FZ22R-100L100S1 | 同心中空周 ueno | AF3FZ22R-100L100S1 |
| 40 | AF3FZ22R-100L100S3 | 同心中空周 ueno | AF3FZ22R-100L100S3 |
| 41 | AF3FZ22R-120L100F3 | 同心中空周 ueno | AF3FZ22R-120L100F3 |
| 42 | AF3FZ22R-120L100F1 | 同心中空周 ueno | AF3FZ22R-120L100F1 |
| 43 | AF3FZ22R-120L100S1 | 同心中空周 ueno | AF3FZ22R-120L100S1 |
| 44 | AF3FZ22R-120L100S3 | 同心中空周 ueno | AF3FZ22R-120L100S3 |
| 45 | AF3FZ22R-160L100F3 | 同心中空周 ueno | AF3FZ22R-160L100F3 |
| 46 | AF3FZ22R-160L100F1 | 同心中空周 ueno | AF3FZ22R-160L100F1 |
| 47 | AF3FZ22R-160L100S1 | 同心中空周 ueno | AF3FZ22R-160L100S1 |
| 48 | AF3FZ22R-160L100S3 | 同心中空周 ueno | AF3FZ22R-160L100S3 |
| 49 | AF3FZ22R-200L100F3 | 同心中空周 ueno | AF3FZ22R-200L100F3 |
| 50 | AF3FZ22R-200L100F1 | 同心中空周 ueno | AF3FZ22R-200L100F1 |
| 51 | AF3FZ22R-200L100S1 | 同心中空周 ueno | AF3FZ22R-200L100S1 |
| 52 | AF3FZ22R-200L100S3 | 同心中空周 ueno | AF3FZ22R-200L100S3 |
| 53 | AF3FZ22R-240L100F3 | 同心中空周 ueno | AF3FZ22R-240L100F3 |
| 54 | AF3FZ22R-240L100F1 | 同心中空周 ueno | AF3FZ22R-240L100F1 |
| 55 | AF3FZ22R-240L100S1 | 同心中空周 ueno | AF3FZ22R-240L100S1 |
| 56 | AF3FZ22R-240L100S3 | 同心中空周 ueno | AF3FZ22R-240L100S3 |
| 57 | AF3FZ22R-10L200F3 | 同心中空周 ueno | AF3FZ22R-10L200F3 |
| 58 | AF3FZ22R-10L200F1 | 同心中空周 ueno | AF3FZ22R-10L200F1 |
| 59 | AF3FZ22R-10L200F2 | 同心中空周 ueno | AF3FZ22R-10L200F2 |
| 60 | AF3FZ22R-10L200S1 | 同心中空周 ueno | AF3FZ22R-10L200S1 |
| 61 | AF3FZ22R-10L200S2 | 同心中空周 ueno | AF3FZ22R-10L200S2 |
| 62 | AF3FZ22R-10L200S3 | 同心中空周 ueno | AF3FZ22R-10L200S3 |
| 63 | AF3FZ22R-15L200F3 | 同心中空周 ueno | AF3FZ22R-15L200F3 |
| 64 | AF3FZ22R-15L200F1 | 同心中空周 ueno | AF3FZ22R-15L200F1 |
| 65 | AF3FZ22R-15L200F2 | 同心中空周 ueno | AF3FZ22R-15L200F2 |
| 66 | AF3FZ22R-15L200S1 | 同心中空周 ueno | AF3FZ22R-15L200S1 |
| 67 | AF3FZ22R-15L200S2 | 同心中空周 ueno | AF3FZ22R-15L200S2 |
| 68 | AF3FZ22R-15L200S3 | 同心中空周 ueno | AF3FZ22R-15L200S3 |
| 69 | AF3FZ22R-20L200F3 | 同心中空周 ueno | AF3FZ22R-20L200F3 |
| 70 | AF3FZ22R-20L200F1 | 同心中空周 ueno | AF3FZ22R-20L200F1 |
| 71 | AF3FZ22R-20L200F2 | 同心中空周 ueno | AF3FZ22R-20L200F2 |
| 72 | AF3FZ22R-20L200S1 | 同心中空周 ueno | AF3FZ22R-20L200S1 |
| 73 | AF3FZ22R-20L200S2 | 同心中空周 ueno | AF3FZ22R-20L200S2 |
| 74 | AF3FZ22R-20L200S3 | 同心中空周 ueno | AF3FZ22R-20L200S3 |
| 75 | AF3FZ22R-25L200F3 | 同心中空周 ueno | AF3FZ22R-25L200F3 |
| 76 | AF3FZ22R-25L200F1 | 同心中空周 ueno | AF3FZ22R-25L200F1 |
| 77 | AF3FZ22R-25L200F2 | 同心中空周 ueno | AF3FZ22R-25L200F2 |
| 78 | AF3FZ22R-25L200S1 | 同心中空周 ueno | AF3FZ22R-25L200S1 |
| 79 | AF3FZ22R-25L200S2 | 同心中空周 ueno | AF3FZ22R-25L200S2 |
| 80 | AF3FZ22R-25L200S3 | 同心中空周 ueno | AF3FZ22R-25L200S3 |
| 81 | AF3FZ22R-30L200F3 | 同心中空周 ueno | AF3FZ22R-30L200F3 |
| 82 | AF3FZ22R-30L200F1 | 同心中空周 ueno | AF3FZ22R-30L200F1 |
| 83 | AF3FZ22R-30L200F2 | 同心中空周 ueno | AF3FZ22R-30L200F2 |
| 84 | AF3FZ22R-30L200S1 | 同心中空周 ueno | AF3FZ22R-30L200S1 |
| 85 | AF3FZ22R-30L200S2 | 同心中空周 ueno | AF3FZ22R-30L200S2 |
| 86 | AF3FZ22R-30L200S3 | 同心中空周 ueno | AF3FZ22R-30L200S3 |
| 87 | AF3FZ22R-40L200F3 | 同心中空周 ueno | AF3FZ22R-40L200F3 |
| 88 | AF3FZ22R-40L200F1 | 同心中空周 ueno | AF3FZ22R-40L200F1 |
| 89 | AF3FZ22R-40L200F2 | 同心中空周 ueno | AF3FZ22R-40L200F2 |
| 90 | AF3FZ22R-40L200S1 | 同心中空周 ueno | AF3FZ22R-40L200S1 |
| 91 | AF3FZ22R-40L200S2 | 同心中空周 ueno | AF3FZ22R-40L200S2 |
| 92 | AF3FZ22R-40L200S3 | 同心中空周 ueno | AF3FZ22R-40L200S3 |
| 93 | AF3FZ22R-50L200F3 | 同心中空周 ueno | AF3FZ22R-50L200F3 |
| 94 | AF3FZ22R-50L200F1 | 同心中空周 ueno | AF3FZ22R-50L200F1 |
| 95 | AF3FZ22R-50L200F2 | 同心中空周 ueno | AF3FZ22R-50L200F2 |
| 96 | AF3FZ22R-50L200S1 | 同心中空周 ueno | AF3FZ22R-50L200S1 |
| 97 | AF3FZ22R-50L200S2 | 同心中空周 ueno | AF3FZ22R-50L200S2 |
| 98 | AF3FZ22R-50L200S3 | 同心中空周 ueno | AF3FZ22R-50L200S3 |
| 99 | AF3FZ22R-60L200F3 | 同心中空周 ueno | AF3FZ22R-60L200F3 |
| 100 | AF3FZ22R-60L200F1 | 同心中空周 ueno | AF3FZ22R-60L200F1 |
| 101 | AF3FZ22R-60L200F2 | 同心中空周 ueno | AF3FZ22R-60L200F2 |
| 102 | AF3FZ22R-60L200S1 | 同心中空周 ueno | AF3FZ22R-60L200S1 |
| 103 | AF3FZ22R-60L200S2 | 同心中空周 ueno | AF3FZ22R-60L200S2 |
| 104 | AF3FZ22R-60L200S3 | 同心中空周 ueno | AF3FZ22R-60L200S3 |
| 105 | AF3FZ28R-80L200F3 | 同心中空周 ueno | AF3FZ28R-80L200F3 |
| 106 | AF3FZ28R-80L200F1 | 同心中空周 ueno | AF3FZ28R-80L200F1 |
| 107 | AF3FZ28R-80L200F2 | 同心中空周 ueno | AF3FZ28R-80L200F2 |
| 108 | AF3FZ28R-80L200S1 | 同心中空周 ueno | AF3FZ28R-80L200S1 |
| 109 | AF3FZ28R-80L200S2 | 同心中空周 ueno | AF3FZ28R-80L200S2 |
| 110 | AF3FZ28R-80L200S3 | 同心中空周 ueno | AF3FZ28R-80L200S3 |
| 111 | AF3FZ28R-100L200F3 | 同心中空周 ueno | AF3FZ28R-100L200F3 |
| 112 | AF3FZ28R-100L200F1 | 同心中空周 ueno | AF3FZ28R-100L200F1 |
| 113 | AF3FZ28R-100L200F2 | 同心中空周 ueno | AF3FZ28R-100L200F2 |
| 114 | AF3FZ28R-100L200S1 | 同心中空周 ueno | AF3FZ28R-100L200S1 |
| 115 | AF3FZ28R-100L200S2 | 同心中空周 ueno | AF3FZ28R-100L200S2 |
| 116 | AF3FZ28R-100L200S3 | 同心中空周 ueno | AF3FZ28R-100L200S3 |
| 117 | AF3FZ28R-120L200F3 | 同心中空周 ueno | AF3FZ28R-120L200F3 |
| 118 | AF3FZ28R-120L200F1 | 同心中空周 ueno | AF3FZ28R-120L200F1 |
| 119 | AF3FZ28R-120L200F2 | 同心中空周 ueno | AF3FZ28R-120L200F2 |
| 120 | AF3FZ28R-120L200S1 | 同心中空周 ueno | AF3FZ28R-120L200S1 |
| 121 | AF3FZ28R-120L200S2 | 同心中空周 ueno | AF3FZ28R-120L200S2 |
| 122 | AF3FZ28R-120L200S3 | 同心中空周 ueno | AF3FZ28R-120L200S3 |
