M系列的特点。

1.。形状与JIS B 1453“齿轮形轴接头”的形式SS、SE、CC、CE形状相同。目录显示以JIS形式前后加上GC、M的GC-SSM、GC-SEM、GC-CCM、GC-CEM这4种形式为基础，还有其他各种形式。

2.。形号的称呼用联轴器外壳外径尺寸表示。轴部的配合尺寸按照JIS规格，减小了联轴器外径尺寸。因此，与JIS标准相比，体积小，重量轻，积极配合降低贵公司的成本。

3.。与联轴器壳体宽度相比，由于联轴器中心长度较长，所以通过使联轴器壳体在凸台长度内移动，可以容易地对中。另外，齿部的检查也很容易。

4.。用于磨床电机的GC-SMM型号符合JEM-1109标准。

5.。标准化防漏油罩，防止漏油从键槽泄漏。

6.。通过进行热处理，使传输容量增加的MH形标准化。

苏州上野机电设备有限公司销售电话：17895046997  刘经理

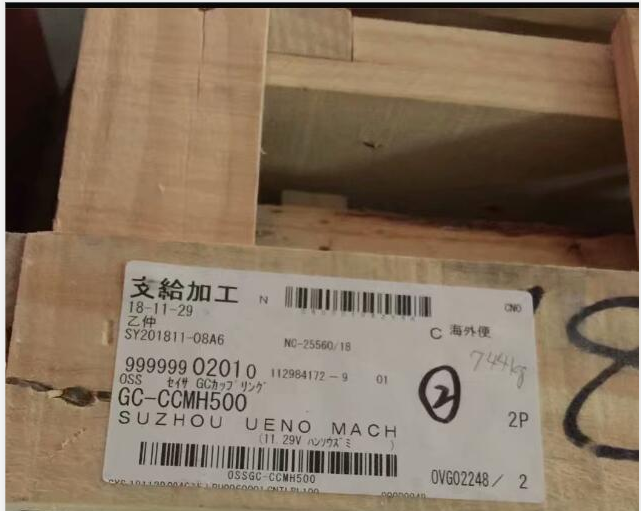

实物图片

苏州上野机电设备有限公司销售型号：

SEISA联轴器GC系列 GC-EEM型产品介绍：

型号表示 许容回转数(rpm) 基准扭力(N;m) 偏角量 偏心量(mm) 轴方向移动量(mm) 外径A(mm) ***小

GC-EEM100 4000 491 1° 0.75 -0.5～+1.0 100 40 17    ueno

GC-EEM112 4000 962 1 -0.5～+1.0 112 50 17     ueno

GC-EEM125 4000 1640 1 -0.5～+1.5 125 56 22     ueno

GC-EEM140 4000 2490 1.25 -0.5～+1.5 140 63 22     ueno

GC-EEM160 4000 3900 1.25 -0.5～+1.5 160 75 22     ueno

GC-EEM180 4000 5940 1.5 -0.5～+1.5 180 80 32     ueno

GC-EEM200 3810 8300 1.5 -0.5～+1.5 200 95 32     ueno

GC-EEM224 3410 12380 1.5 -0.5～+2.0 224 105 42     ueno

GC-EEM250 3050 16770 2 -0.5～+2.0 250 125 42     ueno

GC-EEM280 2720 29030 2 -0.5～+2.5 280 150 42     ueno

GC-EEM315 2420 37660 2.5 -0.5～+3.0 315 180 100     ueno

GC-EEM355 2150 56490 3 -0.5～+3.0 355 200 125     ueno

GC-EEM400 1900 79340 3 -0.5～+3.5 400 236 140     ueno

GC-EEM450 1690 135000 3 -0.5～+2.0 450 225 140     ueno

GC-EEM500 1520 226000 3.5 -0.5～+2.5 500 270 170     ueno

GC-EEM560 1360 337000 4 -0.5～+3.0 560 305 190     ueno

GC-EEM630 1210 569000 4.5 -0.5～+4.0 63     ueno

SEISA联轴器GC系列 GC-EEM型产品介绍：

型号表示 许容回转数(rpm) 基准扭力(N/m) 偏角量 偏心量(mm) 轴方向移动量(mm) 外径A(mm)  ***小

GC-EEM100 4000 491 1° 0.75 -0.5～+1.0 100 40 17     ueno

GC-EEM112 4000 962 1 -0.5～+1.0 112 50 17     ueno

GC-EEM125 4000 1640 1 -0.5～+1.5 125 56 22     ueno

GC-EEM140 4000 2490 1.25 -0.5～+1.5 140 63 22     ueno

GC-EEM160 4000 3900 1.25 -0.5～+1.5 160 75 22     ueno

GC-EEM180 4000 5940 1.5 -0.5～+1.5 180 80 32     ueno

GC-EEM200 3810 8300 1.5 -0.5～+1.5 200 95 32     ueno

GC-EEM224 3410 12380 1.5 -0.5～+2.0 224 105 42     ueno

GC-EEM250 3050 16770 2 -0.5～+2.0 250 125 42     ueno

GC-EEM280 2720 29030 2 -0.5～+2.5 280 150 42     ueno

GC-EEM315 2420 37660 2.5 -0.5～+3.0 315 180 100     ueno

GC-EEM355 2150 56490 3 -0.5～+3.0 355 200 125     ueno

GC-EEM400 1900 79340 3 -0.5～+3.5 400 236 140     ueno

GC-EEM450 1690 135000 3 -0.5～+2.0 450 225 140     ueno

GC-EEM500 1520 226000 3.5 -0.5～+2.5 500 270 170     ueno

GC-EEM560 1360 337000 4 -0.5～+3.0 560 305 190     ueno

GC-EEM630 1210 569000 4.5 -0.5～+4.0     ueno

苏州上野公司批发销售日本SEISA大阪制锁联轴器常用型号如下：

SEISA联轴器GC系列 GC-SSM型产品介绍：

型号表示 许容回转数(rpm) 基准扭力(N?m) 偏角量 偏心量(mm) 轴方向移动量(mm) 外径A(mm)  ***小

GC-SSM100 4000 421 3° 0.75 -0.5～+1.0 100 32 17     ueno

GC-SSM112 4000 788 1 -0.5～+2.0 112 40 17     ueno

GC-SSM125 4000 1400 1 -0.5～+2.5 125 50 22     ueno

GC-SSM140 4000 2010 1.25 -0.5～+2.5 140 56 22     ueno

GC-SSM160 4000 3080 1.25 -0.5～+3.0 160 65 22     ueno

GC-SSM180 4000 4730 1.5 -0.5～+3.0 180 75 32     ueno

GC-SSM200 3810 6750 1.5 -0.5～+3.0 200 85 32     ueno

GC-SSM224 3410 9810 1.5 -0.5～+4.0 224 100 42     ueno

GC-SSM250 3050 14400 2 -0.5～+4.0 250 115 42     ueno

GC-SSM280 2720 22900 2 -0.5～+4.5 280 135 42     ueno

GC-SSM315 2420 36100 2.5 -0.5～+5.5 315 160 100     ueno

GC-SSM355 2150 54400 3 -0.5～+5.5 355 180 125     ueno

GC-SSM400 1900 76400 3 -0.5～+6.5 400 200 140     ueno

SEISA联轴器GC系列 GC-SEM型产品介绍：

型号表示 许容回转数(rpm) 基准扭力(N?m) 偏角量 偏心量(mm) 轴方向移动量(mm) 外径A(mm)

GC-SEM100 4000 421 1.5° 0.75 -0.5～+1.0 100     ueno

GC-SEM112 4000 788 1 -0.5～+1.0 112     ueno

GC-SEM125 4000 1400 1 -0.5～+1.5 125     ueno

GC-SEM140 4000 2010 1.25 -0.5～+1.5 140     ueno

GC-SEM160 4000 3080 1.25 -0.5～+1.5 160     ueno

GC-SEM180 4000 4730 1.5 -0.5～+1.5 180     ueno

GC-SEM200 3810 6750 1.5 -0.5～+1.5 200     ueno

GC-SEM224 3410 9810 1.5 -0.5～+2.0 224     ueno

GC-SEM250 3050 14400 2 -0.5～+2.0 250     ueno

GC-SEM280 2720 22900 2 -0.5～+2.5 280     ueno

GC-SEM315 2420 36100 2.5 -0.5～+3.0 315     ueno

GC-SEM355 2150 54400 3 -0.5～+3.0 355     ueno

GC-SEM400 1900 76400 3 -0.5～+3.0 400     ueno
