P3MBP 系列特点：
超高压5000~15000 bar·高精度0.2~0.5%R.C.。(取决于范围)。
优良的可靠性和稳定性。
测量静态和动态压力变化、峰值压力和压力波动。
保护等级IP67(基于DIN 40050，IEC 529)
苏州上野机电设备有限公司销售电话：17895046997 刘经理
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 5000,10000,15000bar |
| 圧力タイプ | 絶対圧力 | |
|---|---|---|
| 計測原理 | ストレンゲージ | |
| 定格容量 | 5000,10000,15000bar | |
| 初期値 | 0bar | |
| 標準温度における動作範囲 | 120% | |
| 標準温度における限界圧 | 120% | |
| テスト圧 | 5000bar:200% 10000bar:130% 15000bar:100% | |
| 破壊圧 | 5000bar:>200% 10000bar:>130% 15000bar:>100% | |
| 最大動的圧力(※1) | 5000bar:>100% 10000bar:>70% 15000bar:>55% | |
| 動的圧力 | 許容振動振幅(※1) | 5000bar:3500bar 10000bar:5000bar 15000bar:6000bar |
| 固有振動数 | >100kHz | |
| 自己体積(概算) | 5000bar:615mm³ 10000bar:150mm³ 15000bar:100mm³ | |
| パッキン含む場合(5000barのみ) | 5000bar:200mm³ | |
| コントロール部体積 | 1mm³ | |
| 材質 | 被測定物接触部の材質 | 5000bar:1.4301,1.4542 10000,15000bar:1.4542 |
| 外気接触部の材質 | 1.4542、1.4301、ニッケルメッキ黄銅 | |
| 定格感度 | 1mV/V | |
|---|---|---|
| 感度公差 | 5000bar:<±0.3% 10000bar:<±0.6% 15000bar:<±0.8% | |
| 零点の温度影響(※1) | 定格温度範囲において | 5000bar:±0.1% 10000bar:±0.2% 15000bar:±0.2% |
| 許容温度範囲において | 5000bar:±0.15% 10000bar:±0.25% 15000bar:±0.25% | |
| 出力の温度影響(※1) | 定格温度範囲において | 5000bar:±0.1% 10000bar:±0.2% 15000bar:±0.2% |
| 許容温度範囲において | 5000bar:±0.3% 10000bar:±0.4% 15000bar:±0.4% | |
| ヒステリシスを含む非直線性 | 5000bar:0.2% 10000bar:0.4% 15000bar:0.5% | |
| 繰り返し性(DIN1319に基づく) | <±0.05% | |
| ブリッジ印加電圧 | 定格ブリッジ印加電圧 | 5V |
| ブリッジ印加電圧の動作範囲 | 0.5～12V | |
| 標準温度における入力抵抗 | 350±5Ω | |
| 標準温度における出力抵抗 | 350±1.5Ω | |
| 100V ACにおける絶縁抵抗 | 5000MΩ | |

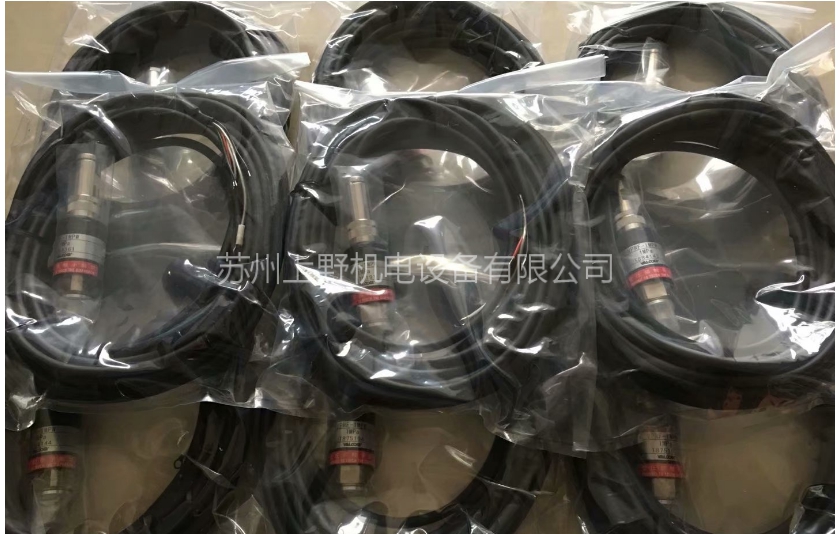

实物图片| 標準温度 | +23℃ | |
|---|---|---|
| 温度補償範囲 | -10～+80℃ | |
| 許容温度範囲 | -40～+100℃ | |
| 保存温度範囲 | -50～+100℃ | |
| 機械的衝撃試験(DIN 40046試験条件) | 衝撃加速度 | 1000m/s² |
| 衝撃パルス幅 | 4ms | |
| 衝撃フォーム | 半正弦波 | |
| 圧力導入部1-P3MB | M20×1.5 58℃ シーリングコーンパッキン(※3) | |
|---|---|---|
| 接続コネクタ型番 | ERA.2E.310.SLL(レモ社) | |
| 曲げ半径 | 静的 | 35mm |
| 動的 | 75mm | |
| 取付位置 | 任意 | |
| 寸法 | φ25×123mm | |
| 保護等級 | IP67 | |
| 質量 | 200g(ケーブル除く) | |
| 付属品 | ダブルコーンシール1個 | |
