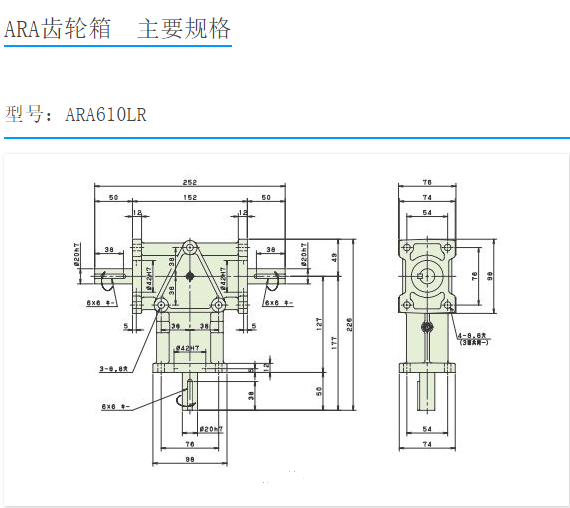

日本小型轻量美观的TSUBAKI椿本齿轮转向器型号：ARA610LR
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
小型、超轻量型的MD齿轮箱。
采用高性能螺旋伞齿，实现高传动·高效率。
轴用材质采用耐腐蚀性优秀的不锈钢。
可全方向安装的通用安装类型。
特点
・小型，轻量，美观
箱体采用铝压铸件(ADC)。
・耐腐蚀性能高
轴材采用耐腐蚀性优异的不锈钢（SUS304）
・通用安装
可全方向安装，安装简单。
・高效率・高传动能力・低噪音・低振动
采用高精度螺旋伞齿，具有多种高性能。
・可提供食品润滑油规格。
可提供封入NSF指定的 H1级别食品润滑油的规格。
外形尺寸与标准规格相同。
| 减速比 | 横向轴转速 r/min | 输入 kW | 交叉轴容许扭矩 | 容许OHL | 惯性力矩 {GD2} | 背隙 度 | 大概 质量 kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | N | {kgf} | ×10-5 kg･m2 | ×10-5 {kgf･m2} | |||||
| 1:1 | 3600 | 3.15 | 8.13 | 0.83 | 441 | 45.0 | 22.0 | 87.0 | 0.18 ～ 1.16 | 3.1 |
| 2750 | 2.75 | 9.31 | 0.95 | |||||||
| 1900 | 2.26 | 11.07 | 1.13 | |||||||
| 1750 | 2.19 | 11.66 | 1.19 | |||||||
| 1450 | 1.92 | 12.25 | 1.25 | |||||||
| 1150 | 1.73 | 14.01 | 1.43 | |||||||
| 870 | 1.47 | 15.78 | 1.61 | |||||||
| 580 | 1.10 | 17.74 | 1.81 | |||||||
| 400 | 0.76 | 17.74 | 1.81 | |||||||
| 300 | 0.57 | 17.74 | 1.81 | |||||||
| 200 | 0.38 | 17.74 | 1.81 | |||||||
| 150 | 0.28 | 17.74 | 1.81 | |||||||
| 100 | 0.19 | 17.74 | 1.81 | |||||||
| 50 | 0.095 | 17.74 | 1.81 | |||||||
・在各转速间使用时，请用插值法计算。
・横向轴转速低于50r/min时，请使用50r/min时的数值。
・容许OHL是处于横向，交叉轴的轴中央的数值。
・背隙是横向轴固定时的交叉轴上的产品背隙。
轮 箱 | 齿轮 | 螺旋伞齿齿轮箱 |
|---|---|---|
| 润滑方式 | 润滑脂浴方式 已填充 | |
| 箱体材质 | 铝压铸 | |
| 轴材料 | SUS304 | |
| 键规格 | JIS B1301-1976[带键] *横向·交叉轴的键位相并不完全一致。 | |
| 减速比 | 实际减速比 | |
| 涂装规格 | 无涂装 | |
| 安装方式 | 安装方向自由 | |
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下 | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·蒸气及无结露，尘埃少 |

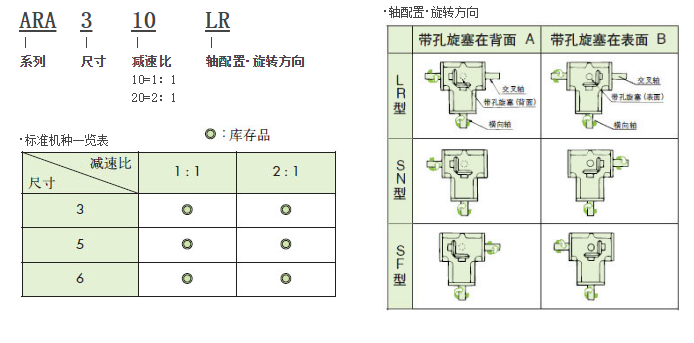

苏州上野机电设备有限公司销售型号：
ARA310LR 椿本齿轮箱-苏州上野
ARA310SN 椿本齿轮箱-苏州上野
ARA310SF 椿本齿轮箱-苏州上野
ARA320LR 椿本齿轮箱-苏州上野
ARA320SN 椿本齿轮箱-苏州上野
ARA320SF 椿本齿轮箱-苏州上野
ARA510LR 椿本齿轮箱-苏州上野
ARA510SN 椿本齿轮箱-苏州上野
ARA510SF 椿本齿轮箱-苏州上野
ARA520LR 椿本齿轮箱-苏州上野
ARA520SN 椿本齿轮箱-苏州上野
ARA520SF 椿本齿轮箱-苏州上野
ARA610LR 椿本齿轮箱-苏州上野
ARA610SN 椿本齿轮箱-苏州上野
ARA610SF 椿本齿轮箱-苏州上野
ARA620LR 椿本齿轮箱-苏州上野
ARA620SN 椿本齿轮箱-苏州上野
ARA620SF 椿本齿轮箱-苏州上野
