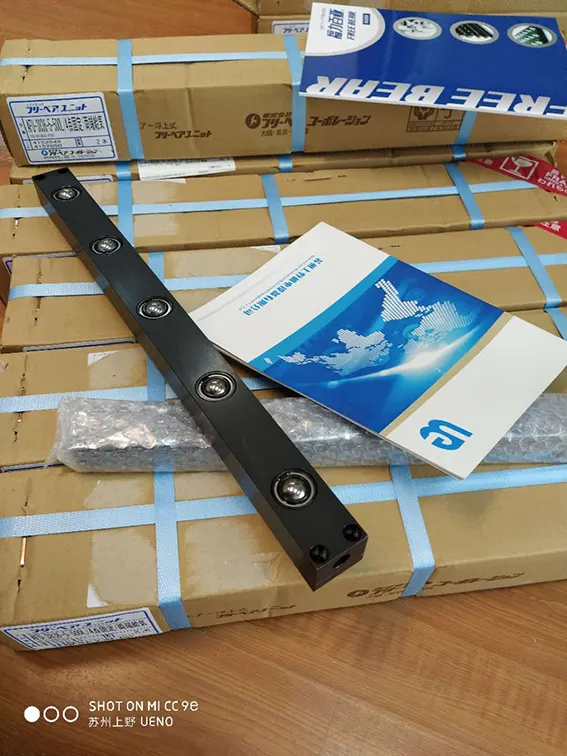

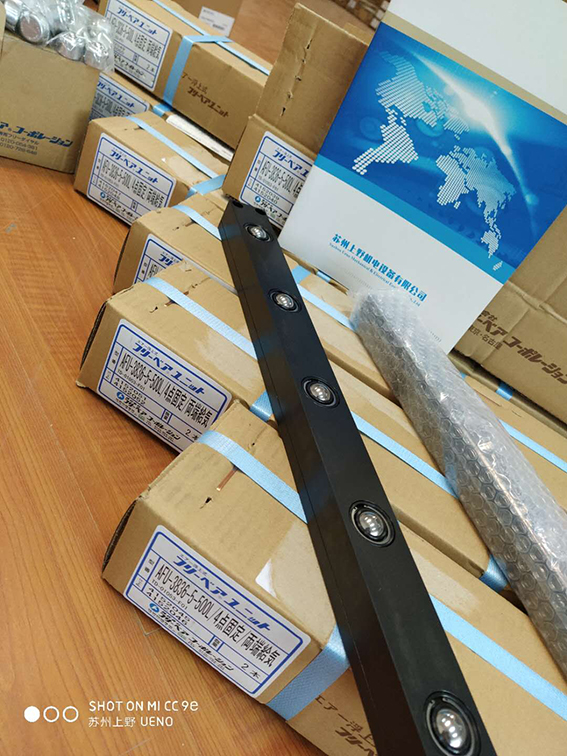

連結時寸法図
全長計算式 A=36+（L1の合計）+（接続本数）
（単位：mm）
| 型式 | 本体寸法（mm） | 自重 | 使用空気圧 | データ ダウンロード （DXF/PDF） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | kg | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | ||||||
| 負荷能力 | ||||||||||||||
| kN | kgf | kN | kgf | kN | kgf | kN | kgf | |||||||
| AFU-5050-4P-1 | 120 | 83 | 84 | – | 2.0 | 0.39 | 39.30 | 0.51 | 52.00 | 0.64 | 65.30 | 0.77 | 78.50 | |
| AFU-5050-4P-2 | 170 | 133 | 134 | 50 | 2.8 | 0.77 | 78.50 | 1.02 | 104.00 | 1.28 | 130.50 | 1.54 | 157.00 | |
| AFU-5050-4P-3 | 220 | 183 | 184 | 2×P50=100 | 3.6 | 1.16 | 117.80 | 1.53 | 156.00 | 1.92 | 195.80 | 2.31 | 235.60 | |
| AFU-5050-4P-4 | 270 | 233 | 234 | 3×P50=150 | 4.5 | 1.54 | 157.10 | 2.04 | 208.00 | 2.56 | 261.00 | 3.08 | 314.10 | |

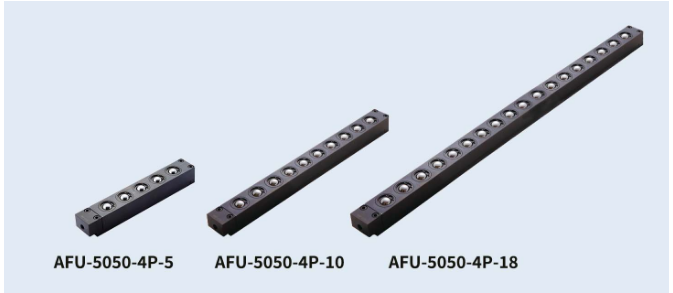

| AFU-5050-4P-5 | 320 | 283 | 284 | 4×P50=200 | 5.3 | 1.93 | 196.30 | 2.55 | 260.00 | 3.20 | 326.30 | 3.85 | 392.60 | |
| AFU-5050-4P-6 | 370 | 333 | 334 | 5×P50=250 | 6.1 | 2.31 | 235.60 | 3.06 | 312.00 | 3.84 | 391.60 | 4.62 | 471.10 | |
| AFU-5050-4P-7 | 420 | 383 | 384 | 6×P50=300 | 6.9 | 2.70 | 274.80 | 3.57 | 364.00 | 4.48 | 456.80 | 5.39 | 549.60 | |
| AFU-5050-4P-8 | 470 | 433 | 434 | 7×P50=350 | 7.7 | 3.08 | 314.10 | 4.08 | 416.00 | 5.12 | 522.10 | 6.16 | 628.10 | |
| AFU-5050-4P-9 | 520 | 483 | 484 | 8×P50=400 | 8.6 | 3.47 | 353.40 | 4.59 | 468.00 | 5.76 | 587.40 | 6.93 | 706.70 | |
| AFU-5050-4P-10 | 570 | 533 | 534 | 9×P50=450 | 9.4 | 3.85 | 392.60 | 5.10 | 520.10 | 6.40 | 652.60 | 7.70 | 785.20 | |
| AFU-5050-4P-11 | 620 | 583 | 584 | 10×P50=500 | 10.2 | 4.24 | 431.90 | 5.61 | 572.10 | 7.04 | 717.90 | 8.47 | 863.70 | |
| AFU-5050-4P-12 | 670 | 633 | 634 | 11×P50=550 | 11.0 | 4.62 | 471.10 | 6.12 | 624.10 | 7.68 | 783.10 | 9.24 | 942.20 | |
| AFU-5050-4P-13 | 720 | 683 | 684 | 12×P50=600 | 11.8 | 5.01 | 510.40 | 6.63 | 676.10 | 8.32 | 848.40 | 10.01 | 1020.70 | |
| AFU-5050-4P-14 | 770 | 733 | 734 | 13×P50=650 | 12.6 | 5.39 | 549.70 | 7.14 | 728.10 | 8.96 | 913.70 | 10.78 | 1099.30 | |
| AFU-5050-4P-15 | 820 | 783 | 784 | 14×P50=700 | 13.4 | 5.78 | 588.90 | 7.65 | 780.10 | 9.60 | 978.90 | 11.55 | 1177.80 | |
| AFU-5050-4P-16 | 870 | 833 | 834 | 15×P50=750 | 14.3 | 6.16 | 628.20 | 8.16 | 832.10 | 10.24 | 1044.20 | 12.32 | 1256.30 | |
| AFU-5050-4P-17 | 920 | 883 | 884 | 16×P50=800 | 15.1 | 6.55 | 667.40 | 8.67 | 884.10 | 10.88 | 1109.50 | 13.09 | 1334.80 | |
| AFU-5050-4P-18 | 970 | 933 | 934 | 17×P50=850 | 15.9 | 6.93 | 706.70 | 9.18 | 936.10 | 11.52 | 1174.70 | 13.86 | 1413.30 | |
| フリーベア1個当たり | 0.39 | 39.30 | 0.51 | 52.00 | 0.64 | 65.30 | 0.77 | 78.50 | ||||||
