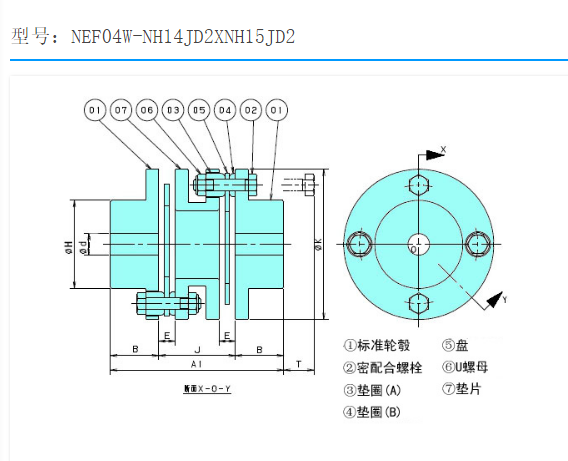

有高刚性高弹性的TSUBAKI椿本膜片联轴器：NEF04W-NH14JD2XNH15JD2
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
盘式联轴器的终极版，产品种类丰富。
采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。
・扭矩范围：19.6～6860N・m/适用轴径：Φ9mm～Φ130mm
特点
・长寿命：无磨损部，可长时间使用。
・无需润滑：无滑动部，无转动部，完全无需润滑。
・高扭力刚性：具有高扭力刚性和优异的弹性。
・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。
・轴联结方式：产品阵容丰富详细请参考下列2项
・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。备有长垫块类型库存品
| 容许扭矩 | 最高转速 r/min | 底孔 d | 键槽 标准在库 轴孔径 范围 | 键槽最大轴径Φ | 扭转刚性 | 轴向弹簧数量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | 标准轮彀 | 增长型轮毂 | 增大型轮毂 | N･m/rad | {kgf･m/rad} | N/mm | {kgf/mm} | |||
| 245 | 25 | 15000 | 15 | 17～42 | 42 | 42 | 48 | 12.7×104 | 1.3×104 | 78.4 | 8 |
| PCD | A1 | A2 | B | BL | E | F | H | HL | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 82 | 120 | 136.5 | 33.5 | 50 | 11.2 | 9 | 61 | 78 | 53 | 104 |
| Dd | N | No | Ni | T | T' | 允许偏差值 | 质量 kg | 惯性 力矩 kg･m2 | GD2 {kgf･cm2} | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 角度误差 deg | 平行误差 | 轴向位移 mm | |||||||||
| 45 | 47 | 58 | 47 | 21 | 4.5 | 2 | 0.7 | ±2.8 | 3.0 | 41×10-4 | 166 |
注）
1．增大型轮毂·增长型轮毂的尺寸请参照尺寸一览表。增长型轮毂的使用场合、随B尺寸的长度变化、全长随之变化。
2．最高转速取决于联轴器的传动能力。无须调整平衡。
3．质量、惯性力矩、GD2均为标准轮毂在最大轴孔径（键槽）时的值。请在增大形轮毂、增长型轮毂中，加入GD2增加量表中的数值。
4．标准衬块以外的长度也可制作。具体请参照长型衬块页面。
5．容许轴向位移是角度误差为0时的值。
6．请确认键面压力是否符合顾客的使用条件。轮毂材质为S45C。
苏州上野机电设备有限公司销售型号如下：
NEF04W-NH10JD2×NH10JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH11JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH12JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH14JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH15JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH11JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH12JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH14JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH15JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH12JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH14JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH15JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH14JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH15JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH15JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH16JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×NH17JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×NH18JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×NH19JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH20JD2×NH20JD2 椿本联轴器/苏州上野公司
NEF04W-NH20JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH22JD2×NH22JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH10JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH11JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH12JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH14JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH15JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH16JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH17JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH18JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH19JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH20JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH20JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH20JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-NH22JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-NH22JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-NH22JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-KH24JD2×KH24JD2 椿本联轴器/苏州上野公司
NEF04W-KH24JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-KH24JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-KH25JD2×KH25JD2 椿本联轴器/苏州上野公司
NEF04W-KH25JD2×KH28JD2 椿本联轴器/苏州上野公司
NEF04W-KH28JD2×KH28JD2 椿本联轴器/苏州上野公司
