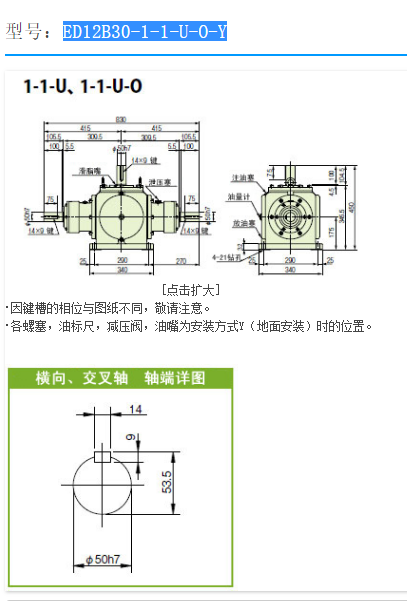

日本TSUBAKI椿本横向双向轴型齿轮转向器型号：ED12B30-1-1-U-O-Y

发布时间：2022-11-11 16:15:55 点击次数：1126

日本TSUBAKI椿本横向双向轴型齿轮转向器型号：ED12B30-1-1-U-O-Y

苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生同微信

äº§åç§ç

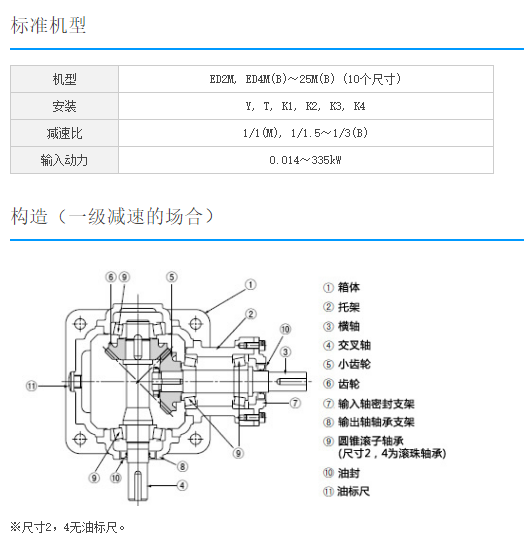

高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。

销售以来的五十多年间，广泛应用于各种用途的长寿产品。

具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。

采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。

特点

・丰富品种
可从丰富的种类中选出最适的一台。
满足各种市场需求，可对应各类特殊形式要求。
・高质量
采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。
・可提供食品润滑油规格。
可提供封入NSF指定的 H1级别食品润滑油的规格。
外形尺寸与标准规格相同。

传动能力表

减速比	横向轴转速 r/min	传动能力：横向双轴型			容许OHL				交叉轴容许扭矩		惯性力矩 {GD²}		背隙度	大概质量 kg	大致油量 (油浴 )
		输入 kW	交叉轴扭矩		横向轴		直交轴		交叉轴容许扭矩		惯性力矩 {GD²}
		输入 kW	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	×10^-3 kg･m²	×10^-3 {kgf･m²}
3:1	3000	---	---	---	---	---	---	---	1225	125	19.0	76.0	0.10 ～ 0.37	159	7.4L
	2000	---	---	---	---	---	---	---
	1750	19.7	316	32.2	5096	520	9212	940
	1450	16.5	320	32.7	5978	610	10486	1070
	1150	13.3	324	33.1	7252	740	12151	1240
	870	10.2	328	33.5	8869	905	14504	1480
	580	6.94	336	34.2	11466	1170	14504	1480
	300	3.70	346	35.3	11858	1210	14504	1480
	100	1.27	357	36.4	11858	1210	14504	1480
	10	0.12	368	37.6	11858	1210	14504	1480

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

标准规格

减速部	轴端键槽部	新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
减速部	输出轴端	有螺孔加工
周围条件	设置场所	室内灰尘少，无水淋的场所
	环境温度	-10℃～50℃
	环境湿度	95%以下（无结露）
	高　　度	海拔1000m以下
	环　　境	无腐蚀性气体·爆炸性气体·蒸汽等
	安装方向	有水平，垂直，倾斜,安装角度的限制
涂饰颜色		蒙塞尔　2.5G6/3

苏州上野机电设备有限公司销售型号如下：

ED12M-1-LR-Y

ED12B15-1-LR-Y

ED12B20-1-LR-Y

ED12B25-1-LR-Y

ED12B30-1-LR-Y

ED12M-1-R-Y

ED12B15-1-R-Y

ED12B20-1-R-Y

ED12B25-1-R-Y

ED12B30-1-R-Y

ED12M-1-L-Y

ED12B15-1-L-Y

ED12B20-1-L-Y

ED12B25-1-L-Y

ED12B30-1-L-Y

ED12M-1-LR-O-Y

ED12B15-1-LR-O-Y

ED12B20-1-LR-O-Y

ED12B25-1-LR-O-Y

ED12B30-1-LR-O-Y

ED12M-1-R-O-Y

ED12B15-1-R-O-Y

ED12B20-1-R-O-Y

ED12B25-1-R-O-Y

ED12B30-1-R-O-Y

ED12M-1-L-O-Y

ED12B15-1-L-O-Y

ED12B20-1-L-O-Y

ED12B25-1-L-O-Y

ED12B30-1-L-O-Y

ED12M-1-UD-Y

ED12B15-1-UD-Y

ED12B20-1-UD-Y

ED12B25-1-UD-Y

ED12B30-1-UD-Y

ED12M-1-U-Y

ED12B15-1-U-Y

ED12B20-1-U-Y

ED12B25-1-U-Y

ED12B30-1-U-Y

ED12M-1-D-Y

ED12B15-1-D-Y

ED12B20-1-D-Y

ED12B25-1-D-Y

ED12B30-1-D-Y

ED12M-1-UD-O-Y

ED12B15-1-UD-O-Y

ED12B20-1-UD-O-Y

ED12B25-1-UD-O-Y

ED12B30-1-UD-O-Y

ED12M-1-U-O-Y

ED12B15-1-U-O-Y

ED12B20-1-U-O-Y

ED12B25-1-U-O-Y

ED12B30-1-U-O-Y

ED12M-1-D-O-Y

ED12B15-1-D-O-Y

ED12B20-1-D-O-Y

ED12B25-1-D-O-Y

ED12B30-1-D-O-Y

ED12M-U-LR-Y

ED12B15-U-LR-Y

ED12B20-U-LR-Y

ED12B25-U-LR-Y

ED12B30-U-LR-Y

ED12M-U-R-Y

ED12B15-U-R-Y

ED12B20-U-R-Y

ED12B25-U-R-Y

ED12B30-U-R-Y

ED12M-U-L-Y

ED12B15-U-L-Y

ED12B20-U-L-Y

ED12B25-U-L-Y

ED12B30-U-L-Y

ED12M-U-LR-O-Y

ED12B15-U-LR-O-Y

ED12B20-U-LR-O-Y

ED12B25-U-LR-O-Y

ED12B30-U-LR-O-Y

ED12M-U-R-O-Y

ED12B15-U-R-O-Y

ED12B20-U-R-O-Y

ED12B25-U-R-O-Y

ED12B30-U-R-O-Y

ED12M-U-L-O-Y

ED12B15-U-L-O-Y

ED12B20-U-L-O-Y

ED12B25-U-L-O-Y

ED12B30-U-L-O-Y

ED12M-D-LR-Y

ED12B15-D-LR-Y

ED12B20-D-LR-Y

ED12B25-D-LR-Y

ED12B30-D-LR-Y

ED12M-D-R-Y

ED12B15-D-R-Y

ED12B20-D-R-Y

ED12B25-D-R-Y

ED12B30-D-R-Y

ED12M-D-L-Y

ED12B15-D-L-Y

ED12B20-D-L-Y

ED12B25-D-L-Y

ED12B30-D-L-Y

ED12M-D-LR-O-Y

ED12B15-D-LR-O-Y

ED12B20-D-LR-O-Y

ED12B25-D-LR-O-Y

ED12B30-D-LR-O-Y

ED12M-D-R-O-Y

ED12B15-D-R-O-Y

ED12B20-D-R-O-Y

ED12B25-D-R-O-Y

ED12B30-D-R-O-Y

ED12M-D-L-O-Y

ED12B15-D-L-O-Y

ED12B20-D-L-O-Y

ED12B25-D-L-O-Y

ED12B30-D-L-O-Y

ED12M-1-1-LR-Y

ED12B15-1-1-LR-Y

ED12B20-1-1-LR-Y

ED12B25-1-1-LR-Y

ED12B30-1-1-LR-Y

ED12M-1-1-R-Y

ED12B15-1-1-R-Y

ED12B20-1-1-R-Y

ED12B25-1-1-R-Y

ED12B30-1-1-R-Y

ED12M-1-1-L-Y

ED12B15-1-1-L-Y

ED12B20-1-1-L-Y

ED12B25-1-1-L-Y

ED12B30-1-1-L-Y

ED12M-1-1-LR-O-Y

ED12B15-1-1-LR-O-Y

ED12B20-1-1-LR-O-Y

ED12B25-1-1-LR-O-Y

ED12B30-1-1-LR-O-Y

ED12M-1-1-R-O-Y

ED12B15-1-1-R-O-Y

ED12B20-1-1-R-O-Y

ED12B25-1-1-R-O-Y

ED12B30-1-1-R-O-Y

ED12M-1-1-L-O-Y

ED12B15-1-1-L-O-Y

ED12B20-1-1-L-O-Y

ED12B25-1-1-L-O-Y

ED12B30-1-1-L-O-Y

ED12M-1-1-UD-Y

ED12B15-1-1-UD-Y

ED12B20-1-1-UD-Y

ED12B25-1-1-UD-Y

ED12B30-1-1-UD-Y

ED12M-1-1-U-Y

ED12B15-1-1-U-Y

ED12B20-1-1-U-Y

ED12B25-1-1-U-Y

ED12B30-1-1-U-Y

ED12M-1-1-D-Y

ED12B15-1-1-D-Y

ED12B20-1-1-D-Y

ED12B25-1-1-D-Y

ED12B30-1-1-D-Y

ED12M-1-1-UD-O-Y

ED12B15-1-1-UD-O-Y

ED12B20-1-1-UD-O-Y

ED12B25-1-1-UD-O-Y

ED12B30-1-1-UD-O-Y

ED12M-1-1-U-O-Y

ED12B15-1-1-U-O-Y

ED12B20-1-1-U-O-Y

ED12B25-1-1-U-O-Y

ED12B30-1-1-U-O-Y

ED12M-1-1-D-O-Y

ED12B15-1-1-D-O-Y

ED12B20-1-1-D-O-Y

ED12B25-1-1-D-O-Y

ED12B30-1-1-D-O-Y

ED12M-U-D-LR-Y

ED12B15-U-D-LR-Y

ED12B20-U-D-LR-Y

ED12B25-U-D-LR-Y

ED12B30-U-D-LR-Y

ED12M-U-D-R-Y

ED12B15-U-D-R-Y

ED12B20-U-D-R-Y

ED12B25-U-D-R-Y

ED12B30-U-D-R-Y

ED12M-U-D-L-Y

ED12B15-U-D-L-Y

ED12B20-U-D-L-Y

ED12B25-U-D-L-Y

ED12B30-U-D-L-Y

ED12M-U-D-LR-O-Y

ED12B15-U-D-LR-O-Y

ED12B20-U-D-LR-O-Y

ED12B25-U-D-LR-O-Y

ED12B30-U-D-LR-O-Y

ED12M-U-D-R-O-Y

ED12B15-U-D-R-O-Y

ED12B20-U-D-R-O-Y

ED12B25-U-D-R-O-Y

ED12B30-U-D-R-O-Y

ED12M-U-D-L-O-Y

ED12B15-U-D-L-O-Y

ED12B20-U-D-L-O-Y

ED12B25-U-D-L-O-Y

ED12B30-U-D-L-O-Y
