万向球台是将若干具有承载力的万向球以一定的密度固定在钢板上形成平台，由于万向球的滚动灵活，使在其 上运行的工作板、物料箱等物体能非常灵活的滑移，从而大大减小工人的劳动强度；根据不同的承载要求可以任意设定万向球的分布密度，也可以选择不同承载能力的万向球。万向球有碳钢镀锌和不锈钢两种材质。由于万向球台的结构灵活多样性，被广泛运用在流水线的输送、过渡、转弯等场合。
苏州上野机电设备有限公司销售电话：17895046997 QQ : 2461896109 刘经理

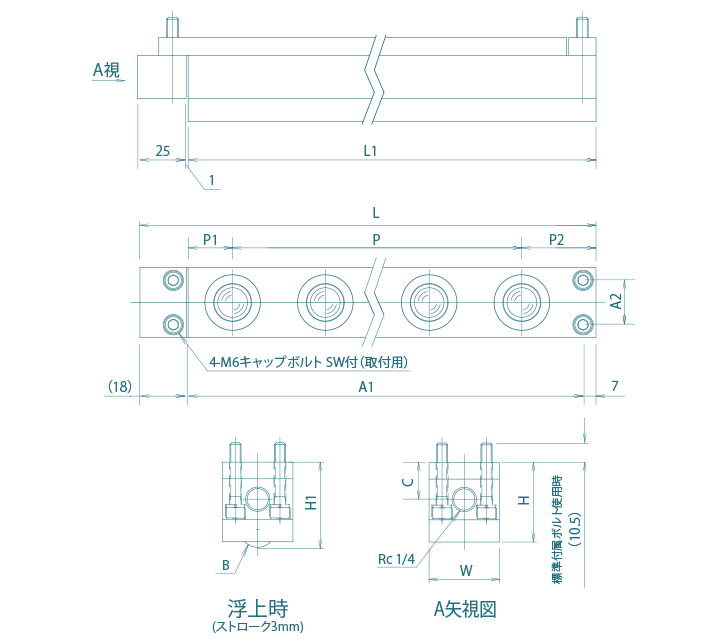

| 型式 | H | H1 | W | C | L | L1 | P | P1 | P2 | A1 | A2 | B | 自重 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AFU-3843D-5-CR | 43 | 46 | 38 | 20 | 290 | 264 | 4×P50＝200 | 24 | 40 | 265 | 24 | 3/4”球 （φ19.05） | 3.2 |
| 型式 | 空気圧と負荷能力との関係 | データ ダウンロード （DXF/PDF） | |||||
|---|---|---|---|---|---|---|---|
| AFU 1本 | フリーベア1個 | ||||||
| 使用空気圧 Mpa（kgf/㎠） | 使用空気圧 Mpa（kgf/㎠） | ||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | ||
| AFU-3843D-5-CR | 1.15 （117.3） | 1.55 （158.1） | 1.95 （198.8） | 0.23 （23.5） | 0.31 （31.6） | 0.39 （39.8） | DXF |

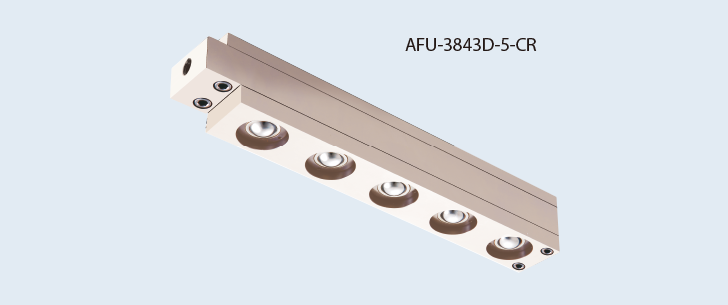

AFU-3843D-5-CR
