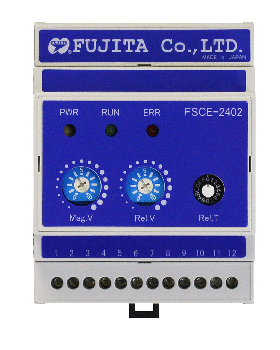

電磁石コントローラ FSCE型はDC24V電源でご使用いただけます。
吸着電圧、離脱電圧、離脱時間の調整が可能です。
消費電流最大2Aまで制御可能です。
电话：0512-66051469
传真：0512-66051489
邮箱：2461896109@qq.com
地址：苏州市吴中区南湖路71号天贸大厦509
专业的日本机械设备及零部件提供商
全心致力于中国工控产品销售和技术服务
统一咨询热线：
0512-66051469

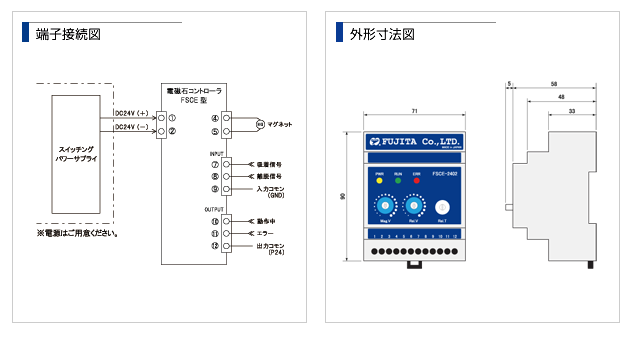

Ｗ７１×Ｈ９０×Ｄ５８ｍｍと小型設計。
ＤＩＮレールに取付可能です。
離脱時間は０．２秒と高速で、スムーズな離脱が可能です。
吸着時の磁力と離脱設定がボリュームとロータリースイッチだけで簡単にご使用いただけます。
苏州上野公司销售电话：17895046997 QQ:2461896109 刘经理
| 電 源 | 定格入力電源 | 直流24V |
|---|---|---|
| 許容電圧範囲 | 直流22.8V〜25.2V | |
| 入力電源効率 | 95%以上 | |
| 出 力 | 最大出力電圧 | 約 入力電圧×0.98V（最大電流出力時） |
| 最大出力電流 | Max 2A | |
| 運 転 仕 様 | 防御方式 | PWM方式 |
| 外部入力回路 | フォトカプラ絶縁型 マイナスコモン（吸着/離脱） ２点（DC24V 10mA Max） | |
| 外部出力回路 | フォトカプラ絶縁型 プラスコモン（動作中/エラー） ２点（オープンコレクタDC24Ｖ 20mA Max） | |
| 制御 仕様 | 吸着電圧 | 0〜100% ボリューム調整 |
| 離脱電圧 | 0〜100% ボリューム調整 | |
| 離脱時間 | 16進ロータリースイッチ調整 | |
| 使用 条件 | 周囲温度 | -10℃〜40℃ |
| 湿度 | 10〜90%RH（ただし結露なきこと） | |
| 雰囲気 | 腐食性ガス・爆発性ガス・オイルミスト・塵埃 蒸気のないこと | |
| 振動 | 振動周波数10〜20Hz未満では4.9m/s 20〜50Hzでは9.8m/sまで許容 | |
| 標高 | 1,000m以下 | |
| 保護機能 | 過電流保護 | |
| 保存 | 腐食性ガスおよび塵埃がなく温度変化の少ない所 | |
| 外形寸法 | -20℃〜70℃ W71mm×H90mm×D58mm | |
| 取付け | DINレール専用 | |
| 質量 | 約130g | |
苏州上野机电设备有限公司销售型号：
| 型 式 | 最大吸着力 N [kgf] | 電 圧 V | 電 流 A | 使用率 %ED | 寸 法 | 重 量 Kg | |
|---|---|---|---|---|---|---|---|
| ΦD | H | ||||||
| FSGP-20 | 28 [2.8] | DC24 | 0.07 | 100 | 20 | 40 | 0.06 |
| FSGP-30 | 180 [18] | 0.19 | 30 | 0.15 | |||
| FSGP-40 | 400 [40] | 0.24 | 40 | 0.3 | |||
| FSGP-50 | 600 [60] | DC90 | 0.12 | 50 | 50 | 0.56 | |
| FSGP-60 | 1100 [110] | 0.19 | 60 | 60 | 1 | ||
| FSGP-70 | 1500 [150] | 0.2 | 70 | 1.4 | |||
| FSGP-80 | 2000 [200] | 0.26 | 80 | 1.7 | |||
| FSGP-90 | 3300 [330] | 0.35 | 90 | 2.2 | |||
薄型タイプ
| 型 式 | 最大吸着力 N [kgf] | 電 圧 V | 電 流 A | 使用率 %ED | 寸 法 | 重 量 Kg | |
|---|---|---|---|---|---|---|---|
| ΦD | H | ||||||
| FSGP-20D | 18 [1.8] | DC24 | 0.04 | 100 | 20 | 25 | 0.03 |
| FSGP-30D | 80 [8] | 0.09 | 30 | 0.1 | |||
| FSGP-40D | 220 [22] | 0.12 | 40 | 0.19 | |||
| FSGP-50D | 350 [35] | DC90 | 0.15 | 50 | 40 | 0.45 | |
| FSGP-60D | 600 [60] | 0.2 | 60 | 0.7 | |||
FSGP-20
FSGP-30
FSGP-40
FSGP-50
FSGP-60
FSGP-70
FSGP-80
FSGP-90
FSGP-20D
FSGP-30D
FSGP-40D
FSGP-50D
FSGP-60D
| 型 式 | 最大吸着力 N [kgf] | 電 圧 V | 電 流 A | 使用率 %ED | 寸 法 | 重 量 Kg | |
|---|---|---|---|---|---|---|---|
| L | W | ||||||
| FSGK-150-40/30 | 150 [15] | DC24 | 0.6 | 100 | 150 | 40 | 0.9 |
| FSGK-200-40/30 | 200 [20] | 0.9 | 200 | 1.1 | |||
| FSGK-250-40/30 | 280 [28] | 1.1 | 250 | 1.4 | |||
| FSGK-150-50/30 | 180 [18] | 0.7 | 150 | 50 | 1.2 | ||
| FSGK-200-50/30 | 260 [26] | 0.8 | 200 | 1.5 | |||
| FSGK-250-50/30 | 350 [35] | 1.2 | 250 | 1.8 | |||
FSGK-150-40/30
FSGK-200-40/30
FSGK-250-40/30
FSGK-150-50/30
FSGK-200-50/30
FSGK-250-50/30
| 型 式 | 最大吸着力 N [kgf] | 電 圧 V | 電 流 A | 使用率 %ED | 寸 法 | 重 量 Kg | ||
|---|---|---|---|---|---|---|---|---|
| L | W | H | ||||||
| FSGB-75-25/55 | 120 [12] | DC24 | 0.25 | 100 | 75 | 23 | 55 | 0.5 |
| FSGB-100-25/55 | 180 [18] | 0.32 | 100 | 0.6 | ||||
| FSGB-100-40/59 | 800 [80] | 0.53 | 40 | 59 | 1.3 | |||
| FSGB-150-40/59 | 1500 [150] | 0.77 | 150 | 1.9 | ||||
| FSGB-100-50/75 | 1700 [170] | DC90 | 0.21 | 100 | 50 | 75 | 2.6 | |
| FSGB-150-50/75 | 2200 [220] | 0.28 | 150 | 3.2 | ||||
| FSGB-150-65/77 | 2500 [250] | 0.35 | 65 | 77 | 4.2 | |||
| FSGB-200-65/77 | 3300 [330] | 0.42 | 200 | 5.7 | ||||
| FSGB-250-65/77 | 4200 [420] | 0.62 | 250 | 6.8 | ||||
| FSGB-150-75/77 | 3000 [300] | 0.32 | 150 | 75 | 5.0 | |||
| FSGB-200-75/77 | 4000 [400] | 0.42 | 200 | 6.6 | ||||
| FSGB-250-75/77 | 5000 [500] | 0.67 | 250 | 8.2 | ||||
FSGB-75-25/55
FSGB-100-25/55
FSGB-100-40/59
FSGB-150-40/59
FSGB-100-50/75
FSGB-150-50/75
FSGB-150-65/77
FSGB-200-65/77
FSGB-250-65/77
FSGB-150-75/77
FSGB-200-75/77
FSGB-250-75/77
