TNB エアインデックス
エアー駆動の多点停止インデックステーブル。
■左右両方向へエンドレスに回転が可能。
■動作確認及び割り出し完了確認スイッチ搭載。
■旋回衝撃吸収用アブソーバを標準装備。
■中空（φ15） を装備。
■高精度、高剛性。
苏州上野公司销售电话：178-9504-6997 刘经理

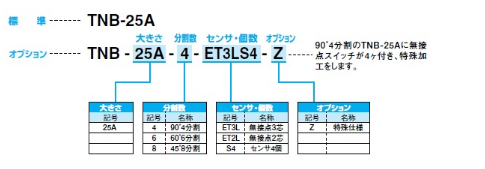

| 型式 | TNB-25 |
|---|---|
| 駆動源 | エアー 0.3～0.7 MPa |
| 潤滑 | 無給油またはタービン油１種(ISOVG32) |
| 周囲温度(℃) | 5～60 |
| 旋回角度(°) | 90°(4分割)､60°(6分割)､45°(8分割) 右回転、左回転可能 360°ｴﾝﾄﾞﾚｽ |
| 旋回トルク(N･m) | 4.0(0.5MPa時) |
| 耐荷重ｽﾗｽﾄ(N) | 260 |
| 耐荷重ﾗｼﾞｱﾙ(N) | 525 |
| 許容モーメンﾄ(N･m) | 34.3 |
| 許容運動エネルギー(J) | 0.07 |
| 割り出し精度(分) | ±10 |
| 繰り返し精度(分) | ±2 |
| 旋回時間(秒/90°) | 0.3～2.5 ※ |
| 本体質量(kg) | 3.4 |
| オプション | 旋回確認センサ･位置決め確認センサ(ET3L･ET2L) |
