Freebear万向球单元

适用于输送生产线的省力化可大幅节省输送重物是的劳动力。另外，也可以定制适配现有装置产品。构建低成本的输送系统。

统一咨询热线：0512-66051469

在线咨询

产品详情

适用于输送生产线的省力化

可大幅节省输送重物是的劳动力。

另外，也可以定制适配现有装置产品。

构建低成本的输送系统。

Freebear单元

运输线上节省劳动力的理想选择

运输重物时可显着节省劳动力。
此外，我们还可以支持与现有设备相匹配的定制产品，我们可以低成本构建满足您需求的运输系统。

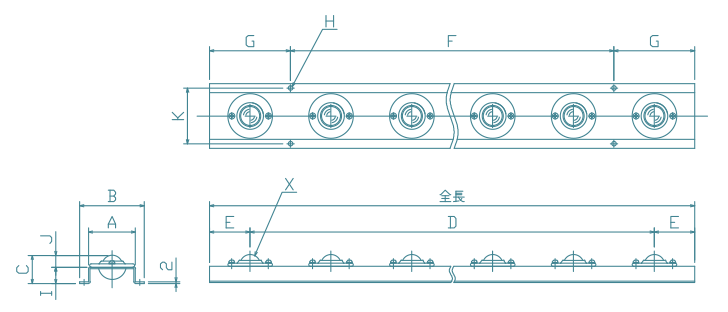

自由熊单位

FU-5L系列

（单位：毫米）
型号 A B C D E F G H I J 总长度 ķ X（使用免费熊）自重数据
下载
(DXF / PDF)
FU-5L-9 42 59 21 50 间距 x 17 = 850 25 200 间距 x 4 = 800 50 10-φ4.5 10.8 10.2 900 51 C-5L
（18个） 1.8公斤
FU-5L-18 50 间距 x 35 = 1,750 200 间距 x 8 = 1,600 100 18-φ4.5 1,800 C-5L
（36个） 3.4公斤

安装自由轴承可根据应用选择不锈钢、球树脂等。

型号	A	B	C	D	E	F	G	H	I	J	总长度	ķ	X（使用免费熊）	自重	数据下载 (DXF / PDF)
FU-5L-9	42	59	21	50 间距 x 17 = 850	25	200 间距 x 4 = 800	50	10-φ4.5	10.8	10.2	900	51	C-5L （18个）	1.8公斤
FU-5L-18	50 间距 x 35 = 1,750	200 间距 x 8 = 1,600	100	18-φ4.5	1,800	C-5L （36个）	3.4公斤

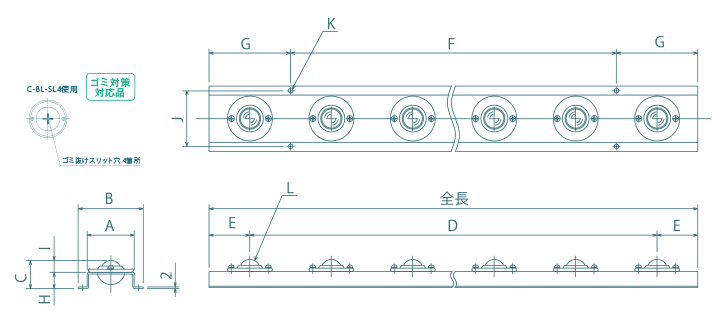

FU系列

（单位：毫米）
型号 A B C D E F G
（参考值） H I 全长
（参考值） Ĵ ķ L（免费熊使用）数据
下载
(DXF / PDF)
FU-1 58 80 34.6 – – 50 – – 50 20 14.6 100 68.5 2-φ5.5 C-8L-SL4
（1个） DXF PDF格式
FU-2 100 100 200 4-φ5.5 C-8L-SL4
（2个） DXF PDF格式
FU-3 100 间距 x 2 = 200 100 间距 x 2 = 200 300 6-φ5.5 C-8L-SL4
（3个） DXF PDF格式
FU-4 100 间距 x 3 = 300 100 间距 x 3 = 300 400 8-φ5.5 C-8L-SL4
（4个） DXF PDF格式
FU-5 100 间距 x 4 = 400 100 间距 x 4 = 400 500 10-φ5.5 C-8L-SL4
（5个） DXF PDF格式
FU-6 100 间距 x 5 = 500 200 间距 x 2 = 400 100 600 6-φ5.5 C-8L-SL4
（6个） DXF PDF格式
FU-7 100 间距 x 6 = 600 100 间距 x 6 = 600 50 700 700 14-φ5.5 C-8L-SL4
（7个） DXF PDF格式
FU-8 100 间距 x 7 = 700 100 间距 x 7 = 700 800 16-φ5.5 C-8L-SL4
（8个） DXF PDF格式
FU-9 100 间距 x 8 = 800 200 间距 x 4 = 800 900 10-φ5.5 C-8L-SL4
（9个） DXF PDF格式
FU-10 100 间距 x 9 = 900 100 间距 x 9 = 900 1000 20-φ5.5 C-8L-SL4
（10个） DXF PDF格式
FU-11 100 间距 x 10 = 1000 100 间距 x 10 = 1000 1100 22-φ5.5 C-8L-SL4
（11个） DXF PDF格式
FU-12 100 间距 x 11 = 1100 200 间距 x 5 = 1000 100 1200 12-φ5.5 C-8L-SL4
（12个） DXF PDF格式
FU-13 100 间距 x 12 = 1200 100 间距 x 12 = 1200 50 1300 26-φ5.5 C-8L-SL4
（13个） DXF PDF格式
FU-14 100 间距 x 13 = 1300 100 间距 x 13 = 1300 1400 28-φ5.5 C-8L-SL4
（14个） DXF PDF格式
FU-15 100 间距 x 14 = 1400 100 间距 x 14 = 1400 1500 30-φ5.5 C-8L-SL4
（15个） DXF PDF格式
FU-16 100 间距 x 15 = 1500 100 间距 x 15 = 1500 1600 32-φ5.5 C-8L-SL4
（16个） DXF PDF格式
FU-17 100 间距 x 16 = 1600 100 间距 x 16 = 1600 1700 34-φ5.5 C-8L-SL4
（17个） DXF PDF格式
FU-18 100 间距 x 17 = 1700 200 间距 x 8 = 1600 100 1800 18-φ5.5 C-8L-SL4
（18个） DXF PDF格式
FU-9-75 75 间距 x 11 = 825 200 间距 x 4 = 800 50 900 10-φ5.5 C-8L-SL4
（12个） DXF PDF格式
FU-18-75 75 间距 x 23 = 1,725 200 间距 x 8 = 1,600 100 1,800 18-φ5.5 C-8L-SL4
（24个） DXF PDF格式
安装自由轴承可根据应用选择不锈钢、球树脂等。

型号	A	B	C	D	E	F	G （参考值）	H	I	全长（参考值）	Ĵ	ķ	L（免费熊使用）	数据下载 (DXF / PDF)
FU-1	58	80	34.6	– –	50	– –	50	20	14.6	100	68.5	2-φ5.5	C-8L-SL4 （1个）	DXF PDF格式
FU-2	100	100	200	4-φ5.5	C-8L-SL4 （2个）	DXF PDF格式
FU-3	100 间距 x 2 = 200	100 间距 x 2 = 200	300	6-φ5.5	C-8L-SL4 （3个）	DXF PDF格式
FU-4	100 间距 x 3 = 300	100 间距 x 3 = 300	400	8-φ5.5	C-8L-SL4 （4个）	DXF PDF格式
FU-5	100 间距 x 4 = 400	100 间距 x 4 = 400	500	10-φ5.5	C-8L-SL4 （5个）	DXF PDF格式
FU-6	100 间距 x 5 = 500	200 间距 x 2 = 400	100	600	6-φ5.5	C-8L-SL4 （6个）	DXF PDF格式
FU-7	100 间距 x 6 = 600	100 间距 x 6 = 600	50	700 700	14-φ5.5	C-8L-SL4 （7个）	DXF PDF格式
FU-8	100 间距 x 7 = 700	100 间距 x 7 = 700	800	16-φ5.5	C-8L-SL4 （8个）	DXF PDF格式
FU-9	100 间距 x 8 = 800	200 间距 x 4 = 800	900	10-φ5.5	C-8L-SL4 （9个）	DXF PDF格式
FU-10	100 间距 x 9 = 900	100 间距 x 9 = 900	1000	20-φ5.5	C-8L-SL4 （10个）	DXF PDF格式
FU-11	100 间距 x 10 = 1000	100 间距 x 10 = 1000	1100	22-φ5.5	C-8L-SL4 （11个）	DXF PDF格式
FU-12	100 间距 x 11 = 1100	200 间距 x 5 = 1000	100	1200	12-φ5.5	C-8L-SL4 （12个）	DXF PDF格式
FU-13	100 间距 x 12 = 1200	100 间距 x 12 = 1200	50	1300	26-φ5.5	C-8L-SL4 （13个）	DXF PDF格式
FU-14	100 间距 x 13 = 1300	100 间距 x 13 = 1300	1400	28-φ5.5	C-8L-SL4 （14个）	DXF PDF格式
FU-15	100 间距 x 14 = 1400	100 间距 x 14 = 1400	1500	30-φ5.5	C-8L-SL4 （15个）	DXF PDF格式
FU-16	100 间距 x 15 = 1500	100 间距 x 15 = 1500	1600	32-φ5.5	C-8L-SL4 （16个）	DXF PDF格式
FU-17	100 间距 x 16 = 1600	100 间距 x 16 = 1600	1700	34-φ5.5	C-8L-SL4 （17个）	DXF PDF格式
FU-18	100 间距 x 17 = 1700	200 间距 x 8 = 1600	100	1800	18-φ5.5	C-8L-SL4 （18个）	DXF PDF格式
FU-9-75	75 间距 x 11 = 825	200 间距 x 4 = 800	50	900	10-φ5.5	C-8L-SL4 （12个）	DXF PDF格式
FU-18-75	75 间距 x 23 = 1,725	200 间距 x 8 = 1,600	100	1,800	18-φ5.5	C-8L-SL4 （24个）	DXF PDF格式

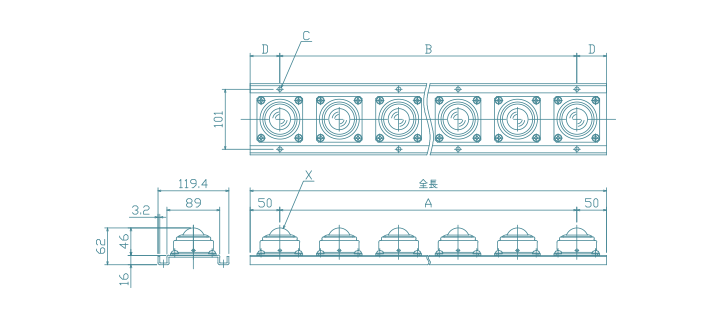

FU-12K系列

（单位：毫米）
型号 A B C D 总长度 X（使用免费熊）自重数据
下载
(DXF / PDF)
FU-12K-9 100 间距 x 8 = 800 200 间距 x 4 = 800 10-φ7 50 900 C-12K
（9 件） 8.2公斤
FU-12K-18 100 间距 x 17 = 1,700 200 间距 x 8 = 1,600 18-φ7 100 1,800 C-12K
（18 件） 16.4公斤
安装自由轴承可根据应用选择不锈钢、球树脂等。

型号	A	B	C	D	总长度	X（使用免费熊）	自重	数据下载 (DXF / PDF)
FU-12K-9	100 间距 x 8 = 800	200 间距 x 4 = 800	10-φ7	50	900	C-12K （9 件）	8.2公斤
FU-12K-18	100 间距 x 17 = 1,700	200 间距 x 8 = 1,600	18-φ7	100	1,800	C-12K （18 件）	16.4公斤

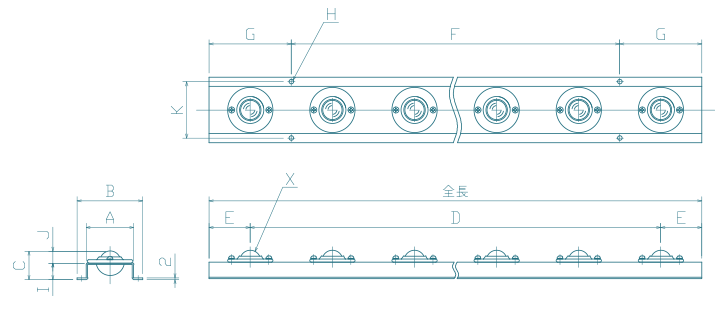

FU-P5L系列

（单位：毫米）
模型 A B C D E F G H I Ĵ 总长度 ķ X（使用免费熊）自重数据
下载
(DXF / PDF)
FU-P5L-9 42 59 21 50 间距 x 17 = 850 二十五 200 间距 x 4 = 800 50 10-φ4.5 10.8 10.2 900 51 P-5L
（18个） 1.6公斤
FU-P5L-18 50 间距 x 35 = 1750 200 间距 x 8 = 1600 100 18-φ4.5 1800 P-5L
（36个） 2.9公斤
安装自由轴承可根据应用选择不锈钢、球树脂等。

模型	A	B	C	D	E	F	G	H	I	Ĵ	总长度	ķ	X（使用免费熊）	自重	数据下载 (DXF / PDF)
FU-P5L-9	42	59	21	50 间距 x 17 = 850	二十五	200 间距 x 4 = 800	50	10-φ4.5	10.8	10.2	900	51	P-5L （18个）	1.6公斤
FU-P5L-18	50 间距 x 35 = 1750	200 间距 x 8 = 1600	100	18-φ4.5	1800	P-5L （36个）	2.9公斤

FU-P系列

（单位：毫米）

型号 A B C D E F G
（参考值） H I 全长
（参考值） J K L（免费熊使用）数据
下载
(DXF / PDF)
FU-P1 58 80 34.6 – – 50 – – 50 20 14.6 100 68.5 2-φ5.5 P-8L-SL4
（1个） DXF PDF格式
FU-P2 100 100 200 4-φ5.5 P-8L-SL4
（2个） DXF PDF格式
FU-P3 100 间距 x 2 = 200 100 间距 x 2 = 200 300 6-φ5.5 P-8L-SL4
（3个） DXF PDF格式
FU-P4 100 间距 x 3 = 300 100 间距 x 3 = 300 400 8-φ5.5 P-8L-SL4
（4个） DXF PDF格式
FU-P5 100 间距 x 4 = 400 100 间距 x 4 = 400 500 10-φ5.5 P-8L-SL4
（5个） DXF PDF格式
FU-P6 100 间距 x 5 = 500 200 间距 x 2 = 400 100 600 6-φ5.5 P-8L-SL4
（6个） DXF PDF格式
FU-P7 100 间距 x 6 = 600 100 间距 x 6 = 600 50 700 700 14-φ5.5 P-8L-SL4
（7个） DXF PDF格式
FU-P8 100 间距 x 7 = 700 100 间距 x 7 = 700 800 16-φ5.5 P-8L-SL4
（8个） DXF PDF格式
FU-P9 100 间距 x 8 = 800 200 间距 x 4 = 800 900 10-φ5.5 P-8L-SL4
（9个） DXF PDF格式
FU-P10 100 间距 x 9 = 900 100 间距 x 9 = 900 1000 20-φ5.5 P-8L-SL4
（10个） DXF PDF格式
FU-P11 100 间距 x 10 = 1000 100 间距 x 10 = 1000 1100 22-φ5.5 P-8L-SL4
（11个） DXF PDF格式
FU-P12 100 间距 x 11 = 1100 200 间距 x 5 = 1000 100 1200 12-φ5.5 P-8L-SL4
（12个） DXF PDF格式
FU-P13 100 间距 x 12 = 1200 100 间距 x 12 = 1200 50 1300 26-φ5.5 P-8L-SL4
（13个） DXF PDF格式
FU-P14 100 间距 x 13 = 1300 100 间距 x 13 = 1300 1400 28-φ5.5 P-8L-SL4
（14个） DXF PDF格式
FU-P15 100 间距 x 14 = 1400 100 间距 x 14 = 1400 1500 30-φ5.5 P-8L-SL4
（15个） DXF PDF格式
FU-P16 100 间距 x 15 = 1500 100 间距 x 15 = 1500 1600 32-φ5.5 P-8L-SL4
（16个） DXF PDF格式
FU-P17 100 间距 x 16 = 1600 100 间距 x 16 = 1600 1700 34-φ5.5 P-8L-SL4
（17个） DXF PDF格式
FU-P18 100 间距 x 17 = 1700 200 间距 x 8 = 1600 100 1800 18-φ5.5 P-8L-SL4
（18个） DXF PDF格式
FU-P9-75 75 间距 x 11 = 825 200 间距 x 4 = 800 50 900 10-φ5.5 P-8L-SL4
（12个） DXF PDF格式
FU-P18-75 75 间距 x 23 = 1,725 200 间距 x 8 = 1,600 100 1,800 18-φ5.5 P-8L-SL4
（24个） DXF PDF格式
安装自由轴承可根据应用选择不锈钢等。

型号	A	B	C	D	E	F	G （参考值）	H	I	全长（参考值）	J	K	L（免费熊使用）	数据下载 (DXF / PDF)
FU-P1	58	80	34.6	– –	50	– –	50	20	14.6	100	68.5	2-φ5.5	P-8L-SL4 （1个）	DXF PDF格式
FU-P2	100	100	200	4-φ5.5	P-8L-SL4 （2个）	DXF PDF格式
FU-P3	100 间距 x 2 = 200	100 间距 x 2 = 200	300	6-φ5.5	P-8L-SL4 （3个）	DXF PDF格式
FU-P4	100 间距 x 3 = 300	100 间距 x 3 = 300	400	8-φ5.5	P-8L-SL4 （4个）	DXF PDF格式
FU-P5	100 间距 x 4 = 400	100 间距 x 4 = 400	500	10-φ5.5	P-8L-SL4 （5个）	DXF PDF格式
FU-P6	100 间距 x 5 = 500	200 间距 x 2 = 400	100	600	6-φ5.5	P-8L-SL4 （6个）	DXF PDF格式
FU-P7	100 间距 x 6 = 600	100 间距 x 6 = 600	50	700 700	14-φ5.5	P-8L-SL4 （7个）	DXF PDF格式
FU-P8	100 间距 x 7 = 700	100 间距 x 7 = 700	800	16-φ5.5	P-8L-SL4 （8个）	DXF PDF格式
FU-P9	100 间距 x 8 = 800	200 间距 x 4 = 800	900	10-φ5.5	P-8L-SL4 （9个）	DXF PDF格式
FU-P10	100 间距 x 9 = 900	100 间距 x 9 = 900	1000	20-φ5.5	P-8L-SL4 （10个）	DXF PDF格式
FU-P11	100 间距 x 10 = 1000	100 间距 x 10 = 1000	1100	22-φ5.5	P-8L-SL4 （11个）	DXF PDF格式
FU-P12	100 间距 x 11 = 1100	200 间距 x 5 = 1000	100	1200	12-φ5.5	P-8L-SL4 （12个）	DXF PDF格式
FU-P13	100 间距 x 12 = 1200	100 间距 x 12 = 1200	50	1300	26-φ5.5	P-8L-SL4 （13个）	DXF PDF格式
FU-P14	100 间距 x 13 = 1300	100 间距 x 13 = 1300	1400	28-φ5.5	P-8L-SL4 （14个）	DXF PDF格式
FU-P15	100 间距 x 14 = 1400	100 间距 x 14 = 1400	1500	30-φ5.5	P-8L-SL4 （15个）	DXF PDF格式
FU-P16	100 间距 x 15 = 1500	100 间距 x 15 = 1500	1600	32-φ5.5	P-8L-SL4 （16个）	DXF PDF格式
FU-P17	100 间距 x 16 = 1600	100 间距 x 16 = 1600	1700	34-φ5.5	P-8L-SL4 （17个）	DXF PDF格式
FU-P18	100 间距 x 17 = 1700	200 间距 x 8 = 1600	100	1800	18-φ5.5	P-8L-SL4 （18个）	DXF PDF格式
FU-P9-75	75 间距 x 11 = 825	200 间距 x 4 = 800	50	900	10-φ5.5	P-8L-SL4 （12个）	DXF PDF格式
FU-P18-75	75 间距 x 23 = 1,725	200 间距 x 8 = 1,600	100	1,800	18-φ5.5	P-8L-SL4 （24个）	DXF PDF格式

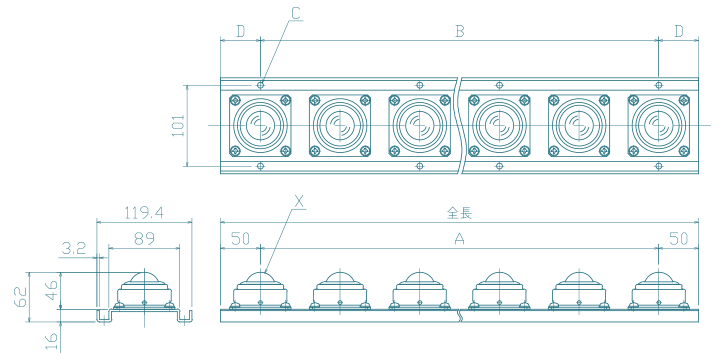

FU-P12K系列

（单位：毫米）
型号 A B C D 总长度 X（使用免费熊）自重数据
下载
(DXF / PDF)
FU-P12K-9 100 间距 x 8 = 800 200 间距 x 4 = 800 10-φ7 50 900 P-12K
（9 件） 6.6公斤 DXF PDF格式
FU-P12K-18 100 间距 x 17 = 1700 200 间距 x 8 = 1600 18-φ7 100 1800 P-12K
（18 件） 13.1

型号	A	B	C	D	总长度	X（使用免费熊）	自重	数据下载 (DXF / PDF)
FU-P12K-9	100 间距 x 8 = 800	200 间距 x 4 = 800	10-φ7	50	900	P-12K （9 件）	6.6公斤	DXF PDF格式
FU-P12K-18	100 间距 x 17 = 1700	200 间距 x 8 = 1600	18-φ7	100	1800	P-12K （18 件）	13.1
