用于在压力机的缓冲销孔或机器的底座上钻孔并嵌入它们。 工件搬运定位后，可将球部浸入水中，通过夹紧工件固定工件。 * 也可以制造耐热规格。
统一咨询热线：0512-66051469
在线咨询快速换模技术是由日本现场改善专家新乡重夫先生于1969年在丰田汽车以1000顿的压床由4小時的换线（模）时间,历经六个月的改善降到1.5小时换线(模)时间,再经3个月的改善，换线（模）时间再降至3分钟內完成的实际换线（模）。所有设定预备工作的改善能在9分钟/台之个位数(Single)分钟內完成的作法称为（Single Set-Up），亦即"快速换线（模）"之意。
特点：
缩短换模时间；增加换模次数；
更具小批量生能力；更具平准化生产能力；
缩短交期时间；减少资源波动；
降低库存数量；增加库存周转率；
减少仓储空间；减少管理工作负荷。
用于在压力机的缓冲销孔或机器的底座上钻孔并嵌入它们。
工件搬运定位后，可将球部浸入水中，通过夹紧工件固定工件。
* 也可以制造耐热规格。

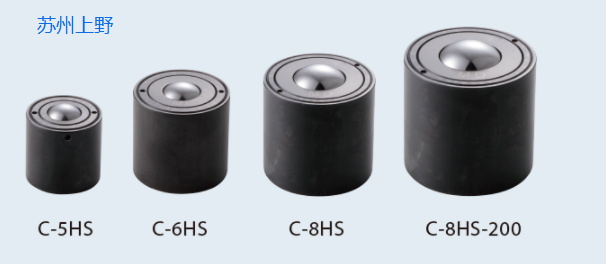

HS-type
HD-type C-5HS 应用于摩擦焊接机器搬送模具

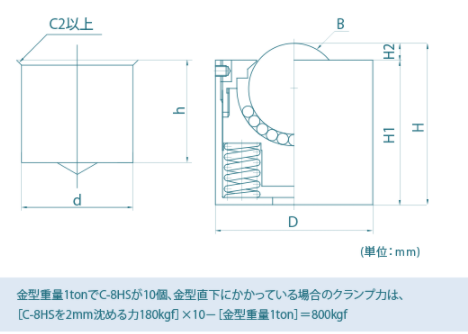

| 型号 | 安装孔尺寸（mm） | 机身尺寸（mm） | 自重（克） | |||||
|---|---|---|---|---|---|---|---|---|
| d | H | H | H1 | H2 | D | E | ||
| C-5HS | ∅30+1.0+0.5 | 29 | 31 | 28 28 | 3 | ∅30 | 5/8 英寸球 (∅15.875) | 115 115 |
| C-6HS | ∅38+1.0+0.5 | 36 | 38 | 35 | ∅38 | 3/4" 球体 (∅ 19.05) | 230 230 | |
| C-8HS | ∅44+1.0+0.5 | 43 | 45 45 | 40.3 | 4.7 | ∅44 | 1 英寸球 (∅25.4) | 345 |
| C-8HS-200 | ∅60+1.0+0.5 | 58 | 60 | 55 55 | 五 | ∅60 | 800 | |
| 型号 | 负载试验数据（平均值） kN (kgf) | 数据 下载 (DXF / PDF) | |||
|---|---|---|---|---|---|
| 下沉量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-5HS | 0.23 (24) | 0.25 (26) | 0.27 (28) | 0.29 (30) | 联系苏州上野 |
| C-6HS | 0.58 (60) | 0.63 (65) | 0.68 (70) | 0.73 (75) | 联系苏州上野 |
| C-8HS | 1.17 (120) | 1.37 (140) | 1.56 (160) | 1.76 (180) | 联系苏州上野 |
| C-8HS-200 | 2.35 (240) | 2.54 (260) | 2.74 (280) | 2.94 (300) | 联系苏州上野 |

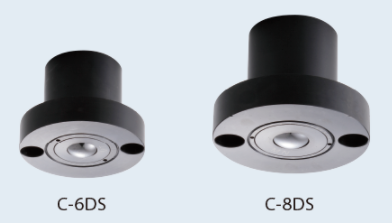

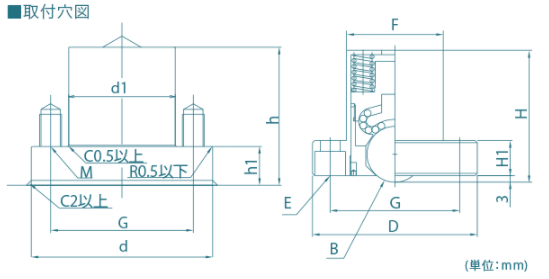

| 型号 | 安装孔尺寸（mm） | 机身尺寸（mm） | 自重（克） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | H | h1 | m | G | H | H1 | D | F | E（装瓶孔） | B | ||
| C-6DS | ∅61+1.0+0.5 | ∅38+1.0+0.5 | 46 | 14±0.1 | M6 | 48 | 47.5 | 13 | ∅60 | ∅38 | 2-∅6.5 ∅11 沉孔深度 8 | 3/4" 球体 (∅ 19.05) | 470 |
| C-8DS | ∅76+1.0+0.5 | ∅44+1.0+0.5 | 58.5 | 17±0.1 | M8 | 59 | 60 | 16 16 | ∅75 | ∅44 | 2-∅9 ∅14 沉孔深度 11 | 1 英寸球 (∅25.4) | 825 |
| 型号 | 负载试验数据（平均值） kN (kgf) | 数据 下载 (DXF / PDF) | |||
|---|---|---|---|---|---|
| 下沉量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-6DS | 0.58 (60) | 0.63 (65) | 0.68 (70) | 0.73 (75) | 联系苏州上野 |
| C-8DS | 1.17 (120) | 1.37 (140) | 1.56 (160) | 1.76 (180) | 联系苏州上野 |

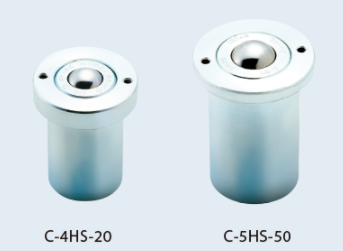

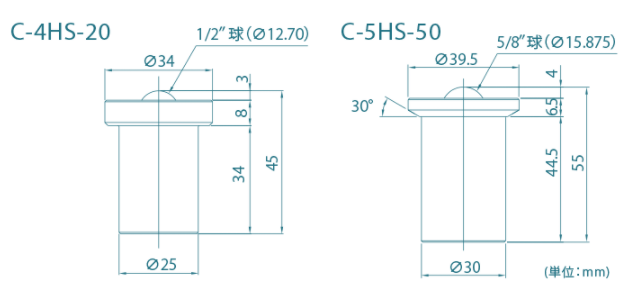

| 模型 | 自重（克） | 负载试验数据（平均值） kN (kgf) | 数据 下载 (DXF / PDF) | |||
|---|---|---|---|---|---|---|
| 下沉量 | ||||||
| C-4HS-20 | 130 | 0.5mm | 1.0mm | 1.5mm | 2.0mm | 联系苏州上野 |
| 0.23 (24) | 0.25 (26) | 0.27 (28) | 0.29 (30) | |||
| C-5HS-50 | 220 220 | 1.0mm | 2.0mm | 3.0mm | 4.0mm | 联系苏州上野 |
| 0.56 (57) | 0.62 (63) | 0.68 (69) | 0.74 (75) | |||
* 所列产品的规格如有更改，恕不另行通知。请联系我们获取更多信息。
请到freebear 中国区正规代理商咨询；
苏州上野机电设备有限公司代理型号:
苏州上野销售电话：17895046997 刘经理
苏州上野Freebear C-5HS
苏州上野Freebear C-6HS
苏州上野Freebear C-8HS
苏州上野Freebear C-8HS-200
苏州上野Freebear C-6DS
苏州上野Freebear C-8DS
苏州上野Freebear C-4HS-20
苏州上野Freebear C-5HS-50
