直线电动缸动力千斤顶

椿本电动缸 TSUBAKI POWER CYLINDER ,也叫直线电动缸、千斤顶、

统一咨询热线:0512-66051469

在线咨询

椿本电动缸 TSUBAKI POWER CYLINDER ,也叫直线电动缸、直线作动机、千斤顶、应用范围非常广;


应用在激光切割定位、水切割定位、超声焊接定位、食品设备,金属处理设备,纺织品机械,木工设备,移载设备,往复喷涂机,印刷设备,机械手臂,包装机设备,化学制品设备,自动点胶设备,自动化加工设备工件定位设备,贴标签机、医疗设备,太阳能设备等。

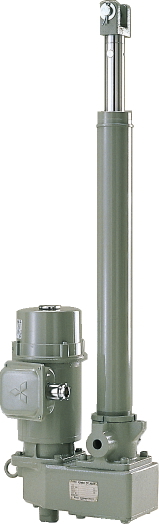

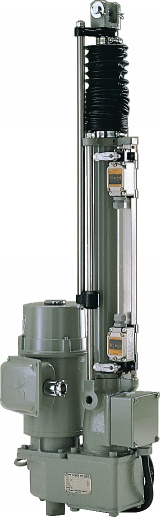

一、 U系列  额定推力:58.8~490kN 推力6吨以上,小型轻量的电动动力缸U系列

根据不同推力,苏州上野公司推荐相对应的型号;

关键还有2个要素,速度mm/s  和 行程 mm 多少就基本可以确认到具体型号:

额定速度分别以S、L、M、H区分:


1、额定推力 58.8kN{6000kgf} (型号LPUB6000~ LPUC6000~)苏州上野推荐的型号如下:

LPUB6000S5,LPUB6000S10,LPUB6000S15,LPUB6000S20、LPUB6000L5、LPUB6000L10、LPUB6000L15

LPUB6000L20、LPUB6000M5、LPUB6000M10、LPUB6000M15、LPUB6000M20

LPUB6000H5、LPUB6000H、LPUB8000S、LPUB8000L、LPUB8000M、LPUB8000H、LPUB12000L、LPUB12000M、LPUB12000H

LPUB16000L、LPUB16000M、LPUB16000H、LPUB16000S

LPUB22000L、LPUB22000M、LPUB22000H、LPUB32000L、LPUB32000H、LPUB32000M

LPUB50000L、LPUB50000H、LPUB50000M20、

UENO推荐的带推力检测装置C

LPUC6000L,LPUC6000M、LPUC6000H、LPUC6000S、78.4N


  2、额定推力 78.4kN{8000kgf} (型号LPUB8000~ LPUC8000~)苏州上野推荐的型号如下

   LPUB8000S5、LPUB8000S10、LPUB8000S15、LPUB8000L5、LPUB8000L10、LPUB8000L15、LPUB8000M5、LPUB8000H5、

   LPUB8000M10、LPUB8000M15、LPUB8000H10、LPUB8000H15、

  suzhou UENO推荐的带推力检测装置:C

   LPUC8000S5、LPUC8000S10、LPUC8000S15、LPUC8000L5、LPUC8000L10、LPUC8000L15、LPUC8000M5、LPUC8000H5、

      LPUC8000M10、LPUC8000M15、LPUC8000H10、LPUC8000H15、


  3、额定推力 117kN{12000kgf} (型号LPUB12000~ LPUC12000~)苏州上野推荐的型号如下



     LPUB12000L5、LPUB12000L10、LPUB12000L15、LPUB12000L20、LPUB12000M5、LPUB12000M10、LPUB12000M15、LPUB12000M20、     LPUB12000H5、LPUB12000H10、LPUB12000H15、LPUB12000H20、

    UENO推荐的带推力检测装置:C

   LPUC12000L5、LPUC12000L10、LPUC12000L15、LPUC12000L20、LPUC12000M5、LPUC12000M10、LPUC12000M15、LPUC12000M20、         LPUC12000H5、LPUC12000H10、LPUC12000H15、LPUC12000H20、



  4、额定推力 156kN{16000kgf} (型号LPUB16000~ LPUC16000~)苏州上野推荐的型号如下


    LPUB16000L5、LPUB16000L10、LPUB16000L15、LPUB16000L20、LPUB16000M5、LPUB16000M10、LPUB16000M15、LPUB16000M20、

    LPUB16000H5、LPUB16000H10、LPUB16000H15、LPUB16000H20、

   UENO推荐的带推力检测装置:C

     LPUC16000L5、LPUC16000L10、LPUC16000L15、LPUC16000L20、LPUC16000M5、LPUC16000M10、LPUC16000M15、LPUC16000M20、    LPUC16000H5、LPUC16000H10、LPUC16000H15、LPUC16000H20、


  5、额定推力 215kN{22000kgf} (型号LPUB22000~ LPUC22000~)苏州上野推荐的型号如下

    LPUB22000L5、LPUB22000L10、LPUB22000L15、LPUB22000L20 LPUB22000M5、LPUB22000M10、LPUB22000M15、LPUB22000M20、 LPUB22000H5、LPUB22000H10、LPUB22000H15、LPUB22000H20

  UENO推荐的带推力检测装置:C

 LPUC22000L5、LPUC22000L10、LPUC22000L15、LPUC22000L20 LPUC22000M5、LPUC22000M10、LPUC22000M15、LPUC22000M20、 LPUC22000H5、LPUC22000H10、LPUC22000H15、LPUC22000H20

  6、额定推力 313kN{32000kgf} (型号LPUB32000~ LPUC32000~)苏州上野推荐的型号如下

   LPUB32000L5、LPUB32000L10、LPUB32000L15、LPUB32000L20、LPUB32000M5、LPUB32000M10、LPUB32000M15、LPUB32000M20、LPUB32000H5、LPUB32000H10、LPUB32000H15、LPUB32000H20

UENO推荐的带推力检测装置:C

   LPUC32000L5、LPUC32000L10、LPUC32000L15、LPUC32000L20、LPUC32000M5、LPUC32000M10、LPUC32000M15、LPUC32000M20、LPUC32000H5、LPUC32000H10、LPUC32000H15、LPUC32000H20

7、额定推力  490kN{50000kgf} (型号LPUB50000~ LPUC50000~)苏州上野推荐的型号如下

LPUB50000L5、LPUB50000L10、LPUB50000L15、LPUB50000L20、LPUB50000M5、LPUB50000M10、LPUB50000M15、LPUB50000M20、LPUB50000H5、LPUB50000H10、LPUB50000H15、LPUB50000H20

UENO推荐的带推力检测装置:C

LPUC50000L5、LPUC50000L10、LPUC50000L15、LPUC50000L20、LPUC50000M5、LPUC50000M10、LPUC50000M15、LPUC50000M20、LPUC50000H5、LPUC50000H10、LPUC50000H15、LPUC50000H20

电动缸 U系列 复合规格

LPUA8000BR5




























































































































































系列名









容许推力
6000:58.8kN{6000kgf}
8000:78.4kN{8000kgf}
12000:117kN{12000kgf}
16000:156kN{16000kgf}
22000:215kN{22000kgf}
32000:313kN{32000kgf}









旋转·伸缩关系
R、L
※请参照下图

额定行程
5:500mm
10:1000mm
15:1500mm
20:2000mm





























































































































































A:无过载保护装置
C:带推力检测装置
带伞齿轮




























































































































































二、电动缸 T系列

型号示例

LPTB1000L4












































































































































































































系列名
电动缸
T系列













额定推力
250:2.45kN{250kgf}
500:4.90kN{500kgf}
1000:9.80kN{1000kgf}
2000:19.6kN{2000kgf}
4000:39.2kN{4000kgf}
32000:313kN{32000kgf}













额定行程
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm













































































































































































































B:湿式滑动离合器型
C:推力检测装置型
额定速度
S、L、M、H

 实际速度请参照详细情况。















































































































































































































电动缸 T系列 复合规格

LPTB1000BR4




























































































系列名
电动缸
复合系列












容许推力
500:4.90kN{500kgf}
1000:9.80kN{1000kgf}
2000:19.6kN{2000kgf}
4000:39.2kN{4000kgf}
6000:58.8kN{6000kgf}
8000:78.4kN{8000kgf}
12000:117kN{12000kgf}
16000:156kN{16000kgf}
32000:313kN{32000kgf}












旋转·伸缩关系
R、L
※请参照下图

额定行程
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm





























































































B:无推力检测装置
C:带推力检测装置
带伞齿轮





























































































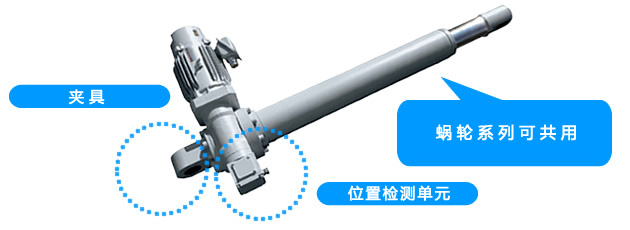

三、电动缸 蜗杆系列

形状

型号示例

LPWB5000DR10□□C

系列名

螺杆种类

容许推力

本体形状

行程

选项类
电动缸
蜗杆系列
B:滚珠丝杆
直角形2:200mm
5:500mm
10:1000mm



四、电动缸 G系列

型号示例

LPGC300LT5











































































系列名
电动缸
G系列







额定推力
070: 700N{71.4kgf}
100:1.00kN{102kgf}
150:1.50kN{153kgf}
300:3.00kN{306kgf}







本体形状
T:直行
K:并行

额定行程
 1: 100mm
 2: 200mm
 3: 300mm
 4: 400mm
 5: 500mm
 6: 600mm
 8: 800mm
10:1000mm
12:1200mm












































































A:无过载保护装置
B:带湿式滑动离合器
C:带推力检测装置
额定速度
L、M、H、U
 实际速度请参照详细情况。














































































五、电动缸 F系列

型号示例

LPF040L2.0V

系列名

额定推力

额定速度

行程

电压符号
电动缸
F系列
010:100N{10.2kgf}
020:200N{20.4kgf}
040:400N{40.8kgf}
100:1.00kN{102kgf}
200:2.00kN{204kgf}
300:3.00kN{306kgf}
600:6.00kN{612kgf}
L、M、H
 关于各机型的速度值请参照详细信息。
0.5:50mm
1.0:100mm
1.5:150mm
2.0:200mm
2.5:250mm
3.0:300mm
4.0:400mm
5.0:500mm
6.0:600mm
无代号:DC12V
    V:DC24V




六、电动缸 环保系列伺服型

型号示例

LPES1500R5T10G5LASUJ

系列名

电动缸
环保系列伺服型


容许推力

□45框架
   15:150N{15.3kgf}
   30:300N{30.6kgf}
□70框架
  150:1500N{153kgf}
  300:3000N{306kgf}
□105框架
 1500:15000N{1530kgf}




























行程

 3: 300mm
10:1000mm




















选项类

W:防水规格IP65(只在70·105框架)
M:负载止转规格(只在45框架)
S:带3个磁性传感器
U:U型顶端夹具(无代号 要安装I形顶端夹具)
N:N型顶端夹具(只在45框架)
J:防尘罩(只在70·105框架)

本体形状

T:直行

减速比

3:1 / 3
4:1 / 4
5:1 / 5
7:1 / 7
9:1 / 9
A:1 / 10


电机安装

A:用户安装
B:客户提供


安装代号

G5L:例)三菱电机 750W


电机安装方式

F:电机直接联结(减速比未填入。)
R:带精密行星减速机

七、电动缸 环保系列 CDS型

型号示例

LPE100LK5

系列名

额定推力

额定速度

本体形状

行程
电动缸
环保系列
025: 250N{25.5kgf}
050: 500N{51.0kgf}
100:1000N{102kgf}
L、H
 实际速度请参照详细情况。
T:直行
K:并行
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm



八、电动高速丝杆

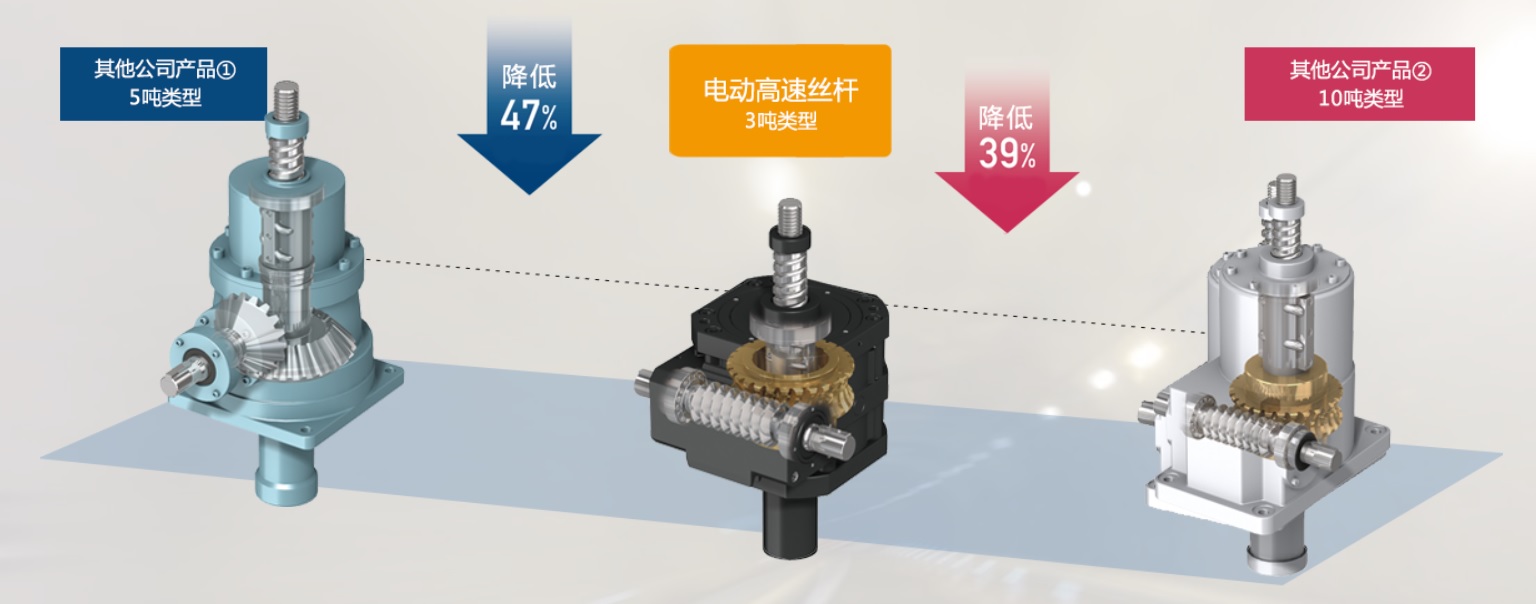

电动高速丝杆的壳体内置滚珠螺母,简化结构,消除了现有螺母高度所造成的无用空间,实现了低地化。装置全体的高度降低,为升降方向留出富余。


低地化/结构紧凑

型号示例

SJ015H-TSR1
SJ030H-TUT4
SJ050H-BCL15

系列名
电动高速丝杆

容许推力
015:15kN
030:30kN
050:50kN

速度
H:最大200mm/s

安装形式
(请参照下图)

轴配置
(请参照下图)

额定行程
1:100mm 6:600mm
2:200mm 8:800mm
3:300mm 10:1000mm
4:400mm 12:1200mm
5:500mm 15:1500mm


安装形式


U
端面安装
S
法兰盘·丝杆侧
C
法兰盘·盖罩侧

丝杆朝上的方向
TU


TS
丝杆压缩负荷

TC
丝杆拉伸负荷


丝杆朝下的方向
BU



BS


丝杆压缩负荷
BC


丝杆拉伸负荷

九、动力千斤顶 JWB (滚珠丝杆型)

型号示例

JWB050USH10U

系列名
动力千斤顶












基本容量
005:4.90kN{0.5tf}
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}


















蜗轮蜗杆减速比
L、H
 实际减速比请参照详细情况。

额定行程
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm

法兰安装方法
※滑动螺母规格时必需注明。
丝杆类型
S:基本型
M:止转规格
R:滑动螺母类型
螺杆种类
B:滚珠丝杆
安装形状
U:上提用
D:下吊用

十、动力千斤顶 JWH (高导程滚珠丝杆型)

型号示例

JWH050USH10U

系列名
动力千斤顶











基本容量
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}


















蜗轮蜗杆减速比
H
 实际减速比请参照详细情况。

额定行程
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm

法兰安装方法
※滑动螺母规格时必需注明。
丝杆类型
S:基本型
R:滑动螺母类型
螺杆种类
H:高导程滚珠丝杆
安装形状
U:上提用
D:下吊用



十一、动力千斤顶 JWM (梯形螺杆型)

型号示例

JWM050USH10U

系列名
动力千斤顶












基本容量
002:1.96kN{0.2tf}
005:4.90kN{0.5tf}
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}


















蜗轮蜗杆减速比
L、H
 实际减速比请参照详细情况。

额定行程
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm

法兰安装方法
※滑动螺母规格时必需注明。
丝杆类型
S:基本型
M:止转规格
R:滑动螺母类型
螺杆种类
M:梯形螺杆
安装形状
U:上提用
D:下吊用
