業界最小のコンパクトボディに多機能満載！！
48(W)×24(H)のボディにあらゆる機能を凝縮
スケーリング機能[実入力に対する表示値を自由に設定]
ゼロシフト機能[簡単操作でゼロ点調整]
自動AZ機能[初回の計測値を自動的にゼロ補正]
オートゼロ機能[直前の表示値を“ゼロ”と測定(風袋引き)]
トラッキングゼロ機能[ゆったりとしたゼロ点の移動を内部で自動補正]
オートピークホールド機能[設定した値を超えると自動的にピークホールドモードで計測]
アナログ出力機能[アナログ出力範囲を自由にスケーリング]
レベルコンパレータ機能[計測値をレベル比較して信号を出力]
ウィンドコンパレータ機能[計測値をウィンド(エリア)比較して信号を出力]※VGM2Bのみ
制御入力チャタリング除去機能[内部フィルタでチャタリングによる誤動作を防止]
キープロテクト機能[不用意なキー操作による誤設定や誤動作を防止]
リニアライズ機能[アナログ出力や表示値の傾きを補正]※VGM2Aのみ
苏州上野机电设备有限公司销售电话：17895046997 刘经理

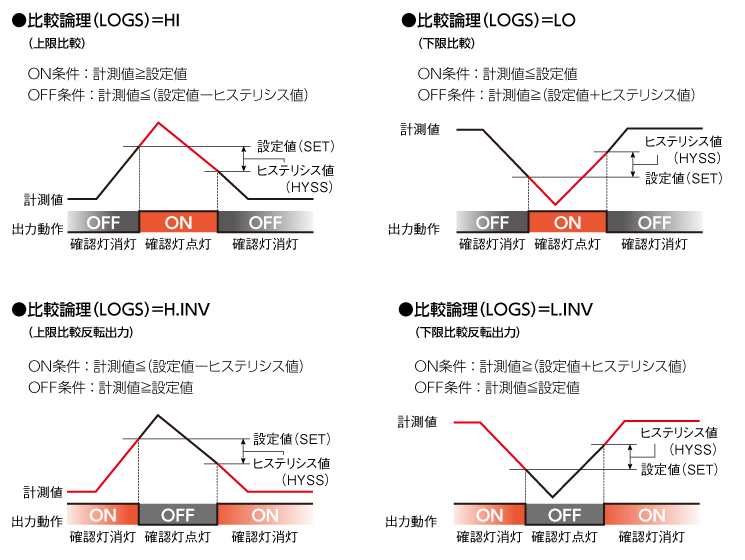

計測値に対してレベル比較を行い、比較判定結果をS1～S3出力に反映させます。
比較データの比較設定(SET1～SET3 以下 SET)で、設定値を設定します。
ヒステリシス設定(HYS1～HYS3 以下 HYSS)で、比較動作にヒステリシスを設けることができます。

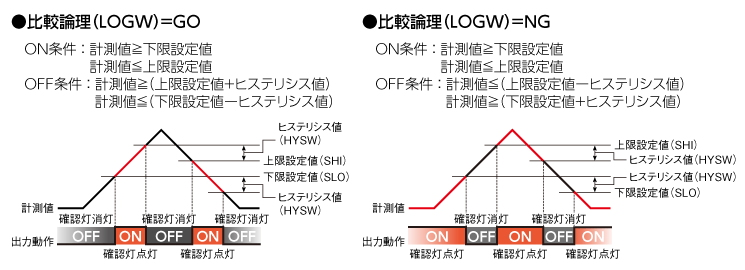

計測値に対してウィンド(エリア)比較を行い、比較判定結果をS2出力に反映させます。
ウィンド上限設定値とウィンド下限設定値を設定します。
比較動作にヒステリシスを設けることもできます。

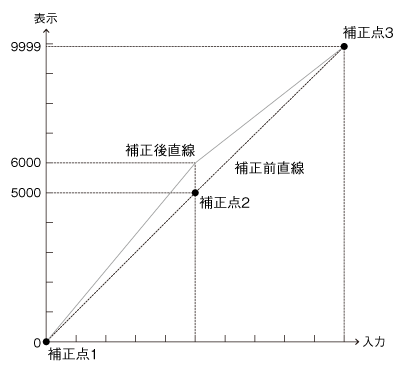

センサ入力に対するアナログ出力や表示値の傾きを補正することができる。
| 適合センサ | ストレンゲージ式各種センサ(120Ω～1kΩ) |
|---|---|
| センサ供給電源 | DC5V±10% 60mA |
| 計測レンジ | ±4mV/V |
| スパン調整範囲 | VGM2A：±3.000mV/V |
| VGM2B：0.001～3.000mV/V | |
| ゼロ調整範囲 | ±1.000mV/V |
| 表示設定範囲 | ±9999(小数点は任意の位置に設定可能) |
| 最小計測感度 | 0.2μV/V/digit (スパン0.2mV/Vで1000分解能、スパン2.0mV/Vで9999分解能) |
| A/D変換方式 | 逐次比較方式 |
| サンプリング速度 | 1～1000回/秒の範囲で任意に設定可能 |
| 計測フィルタ方式 | 移動平均方式(OFF～256回の範囲で任意に設定可能) |
| 確度(※1) | ±0.1%F.S.±1digit(23℃±5℃、サンプリング速度20回/秒以下) ±0.15%F.S.±1digit(23℃±5℃、標準) |
| 温度特性 | ±(0.005% of rdg+0.5digit)/℃ |
| 計測値表示部 | 7セグメント赤色LED(文字高7mm) |
| オーバーレンジ警告 | 計測限界値で点滅 |
※1 選択された圧力センサまたはロードセルの精度を加算してください。
| 制御方式 | マイクロコンピュータ演算方式 |
|---|---|
| 比較方式 | VGM2A：3点 MOS FET リレー出力(レベルコンパレータ3点(S1～S3)) |
| VGM2B：2点 MOS FET リレー出力(レベルコンパレータ1点(S1)、 ウィンドコンパレータ1点(S2)) | |
| S1比較条件 | 上限判定/下限判定を任意に選択可能 |
| S2比較条件 | VGM2A：上限判定／下限判定を任意に選択可能 |
| VGM2B：GO判定／NG判定を任意に選択可能 | |
| S3比較条件 ※VGM2Aのみ | 上限判定／下限判定を任意に選択可能 |
| 設定範囲 | ±9999 |
| 比較周期 | サンプリング周期に同期 |
| 比較出力 | 光絶縁にて本体回路と絶縁(MOS FET リレー AC/DC250V、80mA) |
| ヒステリシス | 各設定値に対して1～999digitの範囲で任意に設定可能 |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
| 出力レンジ | 表示値の変化(領域を任意に設定可能)に対応して、 A3：4～20mA A4：0～5V A5：0～10V |
|---|---|
| 出力周期 | サンプリング周期に同期 |
| 負荷抵抗 | A3：250Ω以下 A4：10kΩ以上 A5：10kΩ以上 |
| 出力精度 | ±0.5%F.S.(23±5℃)(表示値に対して) 温度係数:±200ppm/℃ |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
| 分解能 | A3：4～20mAに対して約45000分解能 A4：0～5Vに対して約55000分解能 A5：0～10Vに対して約55000分解能 |
| 電気的定格 | 「0」レベル：0～1V、「1」レベル：3～5V 入力電流：5mA以下 |
|---|
| 諸機能 | トラッキングゼロ機能、ゼロシフト機能など |
|---|---|
| メモリバックアップ | EEPROMを使用(書き込み約100万回保証) |
| メモリ異常警告 | 電源投入ごとにメモリチェックを行い、異常の場合エラー表示 |
| 使用温度範囲 | 0～50℃ |
| 使用湿度範囲 | 35～85%RH(結露不可) |
| 電源 | DC24V±10% |
| 消費電流 | 100mA(TYP)DC24V時 |
| 耐電圧 | 電源端子・その他の端子 DC500V 1分間 |
| 絶縁抵抗 | 電源端子・その他の端子 DC500V 100MΩ以上 |
| 付属品 | 取扱説明書1部、取付ブラケット、パッキン、単位シール |
