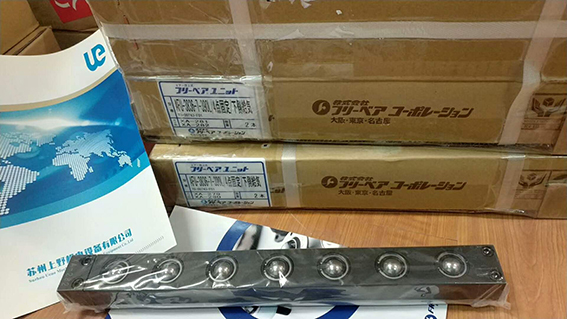

实物图片
| 型式 | 本体寸法 | 自重(kg) | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） | ||||
|---|---|---|---|---|---|---|---|---|
| 使用空気圧 MPa（kgf/㎠） | ||||||||
| L | L2 | P | 0.40（4.1） | 0.50（5.1） | 0.60（6.1） | |||
| AFU-3836AL-1 | 80 | 66 | ー | 0.4 | 0.31kN(32kgf) | 0.39kN(40kgf) | 0.47kN(48kgf) | DXFPDF |
| AFU-3836AL-2 | 120 | 106 | 40 | 0.6 | 0.62kN(63kgf) | 0.78kN(80kgf) | 0.94kN(96kgf) | DXFPDF |
| AFU-3836AL-3 | 160 | 146 | 2×P40=80 | 0.8 | 0.93kN(95kgf) | 1.17kN(119kgf) | 1.41kN(144kgf) | DXFPDF |
| AFU-3836AL-4 | 200 | 186 | 3×P40=120 | 1.0 | 1.24kN(126kgf) | 1.56kN(159kgf) | 1.88kN(192kgf) | DXFPDF |
| AFU-3836AL-5 | 240 | 226 | 4×P40=160 | 1.2 | 1.55kN(158kgf) | 1.95kN(199kgf) | 2.35kN(240kgf) | DXFPDF |
| AFU-3836AL-6 | 280 | 266 | 5×P40=200 | 1.4 | 1.86kN(190kgf) | 2.34kN(239kgf) | 2.82kN(288kgf) | DXFPDF |
| AFU-3836AL-7 | 320 | 306 | 6×P40=240 | 1.6 | 2.17kN(221kgf) | 2.73kN(278kgf) | 3.29kN(335kgf) | DXFPDF |
| AFU-3836AL-8 | 360 | 346 | 7×P40=280 | 1.8 | 2.48kN(253kgf) | 3.12kN(318kgf) | 3.76kN(383kgf) | DXFPDF |
| AFU-3836AL-9 | 400 | 386 | 8×P40=320 | 2.0 | 2.79kN(285kgf) | 3.51kN(358kgf) | 4.23kN(431kgf) | DXFPDF |
| AFU-3836AL-10 | 440 | 426 | 9×P40=360 | 2.2 | 3.10kN(316kgf) | 3.90kN(398kgf) | 4.70kN(479kgf) | DXFPDF |
| AFU-3836AL-11 | 480 | 466 | 10×P40=400 | 2.4 | 3.41kN(348kgf) | 4.29kN(437kgf) | 5.17kN(527kgf) | DXFPDF |
| AFU-3836AL-12 | 520 | 506 | 11×P40=440 | 2.6 | 3.72kN(379kgf) | 4.68kN(477kgf) | 5.64kN(575kgf) | DXFPDF |
| AFU-3836AL-13 | 560 | 546 | 12×P40=480 | 2.8 | 4.03kN(411kgf) | 5.07kN(517kgf) | 6.11kN(623kgf) | DXFPDF |
| AFU-3836AL-14 | 600 | 586 | 13×P40=520 | 3.0 | 4.34kN(443kgf) | 5.46kN(557kgf) | 6.58kN(671kgf) | DXFPDF |
| AFU-3836AL-15 | 640 | 626 | 14×P40=560 | 3.3 | 4.65kN(474kgf) | 5.85kN(597kgf) | 7.05kN(719kgf) | DXFPDF |
| AFU-3836AL-16 | 680 | 666 | 15×P40=600 | 3.5 | 4.96kN(506kgf) | 6.24kN(636kgf) | 7.52kN(767kgf) | DXFPDF |
| AFU-3836AL-17 | 720 | 706 | 16×P40=640 | 3.7 | 5.27kN(537kgf) | 6.63kN(676kgf) | 7.99kN(815kgf) | DXFPDF |
| AFU-3836AL-18 | 760 | 746 | 17×P40=680 | 3.9 | 5.58kN(569kgf) | 7.02kN(716kgf) | 8.46kN(863kgf) | DXFPDF |
| AFU-3836AL-19 | 800 | 786 | 18×P40=720 | 4.1 | 5.89kN(601kgf) | 7.41kN(756kgf) | 8.93kN(911kgf) | DXFPDF |
| AFU-3836AL-20 | 840 | 826 | 19×P40=760 | 4.3 | 6.20kN(632kgf) | 7.80kN(795kgf) | 9.40kN(959kgf) | DXFPDF |
| AFU-3836AL-21 | 880 | 866 | 20×P40=800 | 4.5 | 6.51kN(664kgf) | 8.19kN(835kgf) | 9.87kN(1006kgf) | DXFPDF |
| AFU-3836AL-22 | 920 | 906 | 21×P40=840 | 4.7 | 6.82kN(695kgf) | 8.58kN(875kgf) | 10.34kN(1054kgf) | DXFPDF |
| AFU-3836AL-23 | 960 | 946 | 22×P40=880 | 4.9 | 7.13kN(727kgf) | 8.97kN(915kgf) | 10.81kN(1102kgf) | DXFPDF |
| AFU-3836AL-24 | 1000 | 986 | 23×P40=920 | 5.1 | 7.44kN(759kgf) | 9.36kN(954kgf) | 11.28kN(1150kgf) | DXFPDF |
| AFU-3836AL-25 | 1040 | 1026 | 24×P40=960 | 5.3 | 7.75kN(790kgf) | 9.75kN(994kgf) | 11.75kN(1198kgf) | DXFPDF |
| AFU-3836AL-26 | 1080 | 1066 | 25×P40=1000 | 5.5 | 8.06kN(822kgf) | 10.14kN(1034kgf) | 12.22kN(1246kgf) | |
苏州上野机电设备有限公司销售型号：
AFU-3836AL-1 苏州上野 万向滚珠
AFU-3836AL-2 苏州上野 举模器
AFU-3836AL-3 苏州上野 万向滚珠
AFU-3836AL-4 苏州上野 举模器
AFU-3836AL-5 苏州上野 万向滚珠
AFU-3836AL-6 苏州上野 举模器
AFU-3836AL-7 苏州上野 万向滚珠
AFU-3836AL-8 苏州上野 举模器
AFU-3836AL-9 苏州 上野 万向滚珠
AFU-3836AL-10 苏州上野 举模器
AFU-3836AL-11 苏州上野 万向滚珠
AFU-3836AL-12 苏州上野 举模器
AFU-3836AL-13 苏州上野 万向滚珠
AFU-3836AL-14 苏州上野 举模器
AFU-3836AL-15 苏州上野 万向滚珠
AFU-3836AL-16 苏州上野 举模器
AFU-3836AL-17 苏州上野 万向滚珠
AFU-3836AL-18 苏州上野 举模器
AFU-3836-1 苏州上野 万向滚珠
AFU-3836-2 苏州上野 举模器
AFU-3836-3 苏州上野 万向滚珠
AFU-3836-4 苏州上野 举模器
AFU-3836-5 苏州上野 万向滚珠
AFU-3836-6 苏州上野 举模器
AFU-3836-7 苏州上野 万向滚珠
AFU-3836-8 苏州上野 举模器
AFU-3836-9 苏州上野 万向滚珠
AFU-3836-10 苏州上野 举模器
AFU-3836-11 苏州上野 万向滚珠
AFU-3836-12 苏州上野 举模器
AFU-3836-13 苏州上野 万向滚珠
AFU-3836-14 苏州上野 举模器
AFU-3836-15 苏州上野 万向滚珠
AFU-3836-16 苏州上野 举模器
AFU-3836-17 苏州上野 万向滚珠
AFU-3836-18 苏州上野 举模器
苏州上野机电设备有限公司销售型号：
AFU-5050-1 苏州上野 万向滚珠
AFU-5050-2 苏州上野 举模器
AFU-5050-3 苏州上野 万向滚珠
AFU-5050-4 苏州上野 举模器
AFU-5050-5 苏州上野 万向滚珠
AFU-5050-6 苏州上野 举模器
AFU-5050-7 苏州上野 万向滚珠
AFU-5050-8 苏州上野 举模器
AFU-5050-9 苏州上野 万向滚珠
AFU-5050-10 苏州上野 举模器
AFU-5050-11 苏州上野 万向滚珠
AFU-5050-12 苏州上野 举模器
AFU-5050-13 苏州上野 万向滚珠
AFU-5050-14 苏州上野 举模器
AFU-5050-15 苏州上野 万向滚珠
AFU-5050-16 苏州上野 举模器
AFU-5050-17 苏州上野 万向滚珠
AFU-5050-18 苏州上野 举模器
AFU-5050W-1 苏州上野 万向滚珠
AFU-5050W-2 苏州上野 举模器
AFU-5050W-3 苏州上野 万向滚珠
AFU-5050W-4 苏州上野 举模器
AFU-5050W-5 苏州上野 万向滚珠
AFU-5050W-6 苏州上野 举模器
AFU-5050W-7 苏州上野 万向滚珠
AFU-5050W-8 苏州上野 举模器
AFU-5050W-9 苏州上野 万向滚珠
AFU-5050W-10 苏州上野 举模器
AFU-5050W-11 苏州上野 万向滚珠
AFU-5050W-12 苏州上野 举模器
AFU-5050W-13 苏州上野 万向滚珠
AFU-5050W-14 苏州上野 举模器
AFU-5050W-15 苏州上野 万向滚珠
AFU-5050W-16 苏州上野 举模器
AFU-5050W-17 苏州上野 万向滚珠
AFU-5050W-18 苏州上野 举模器
AFU-5036M-12 苏州上野 举模器/万向滚珠
