高传动能力高效率TSUBAKI椿本齿轮转向器型号：ED4M-1-1-LR-O-Y
发布时间：2023-11-17 10:20:45 点击次数：276

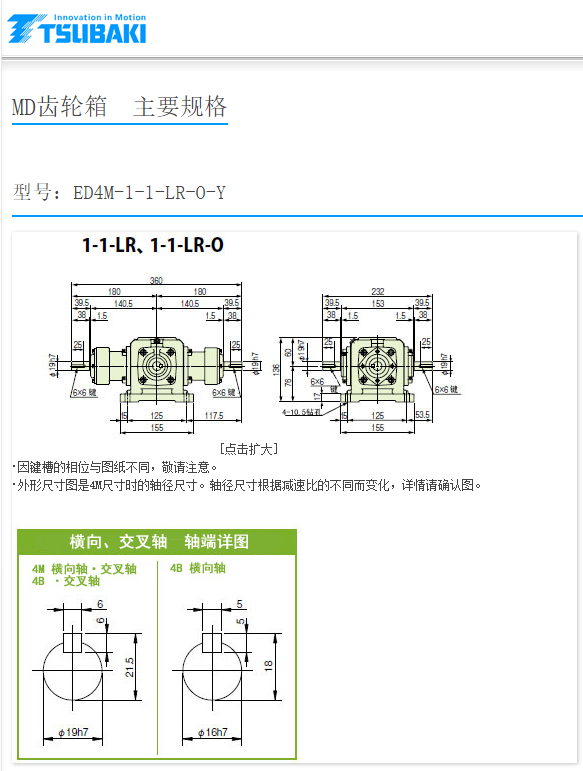

高传动能力高效率TSUBAKI椿本齿轮转向器型号：ED4M-1-1-LR-O-Y


苏州上野机电设备有限公司询价咨询电话：17895046997    刘先生   同微信



MD齿轮箱


高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。


销售以来的五十多年间，广泛应用于各种用途的长寿产品。


具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。


采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。



特点：


・丰富品种


可从丰富的种类中选出最适的一台。


满足各种市场需求，可对应各类特殊形式要求。


・高质量


采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。


・可提供食品润滑油规格。


可提供封入NSF指定的 H1级别食品润滑油的规格。


外形尺寸与标准规格相同。




减速比横向轴转速
r/min		传动能力：横向双轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}		背隙
度		大概
质量
kg		润滑
输入
kW		交叉轴扭矩横向轴直交轴
N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}×10-3
kg･m2		×10-3
{kgf･m2}
1:130005.3916.81.7164766.076478.066.06.800.230.920.15
～
1.16		12.5润滑脂润滑
20004.1719.51.9974576.086288.0
17503.9221.02.1478480.090292.0
14503.4522.32.2783385.095197.0
11502.9323.82.4388290.01029105
8702.4226.02.6596098.01127115
5801.7127.62.8210781101323135
3000.9128.32.8915191551960200
1000.3029.32.9919111951960200
100.0230.13.0719111951960200

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时，变为润滑油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

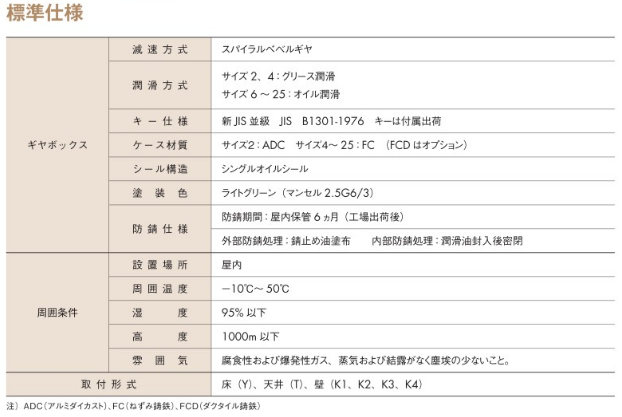

标准规格


减

速

部
轴端键槽部新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
输出轴端有螺孔加工
周

围

条

件		设置场所室内灰尘少，无水淋的场所
环境温度-10℃～50℃
环境湿度95%以下（无结露）
高　　度海拔1000m以下
环　　境无腐蚀性气体·爆炸性气体·蒸汽等
安装方向可自由选择安装方向
涂饰颜色蒙塞尔　2.5G6/3


苏州上野机电设备有限公司销售型号：

横向单轴型

ED2M-1-LR-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-1-R-Y

ED2M-1-L-Y

ED2M-1-LR-O-Y

ED2M-1-R-O-Y

ED2M-1-L-O-Y

ED2M-1-UD-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-1-U-Y

ED2M-1-D-Y

ED2M-1-UD-O-Y

ED2M-1-U-O-Y

ED2M-1-D-O-Y

ED2M-U-LR-Y

ED2M-U-R-Y

ED2M-U-L-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-U-LR-O-Y

ED2M-U-R-O-Y

ED2M-U-L-O-Y

ED2M-D-LR-Y

ED2M-D-R-Y

ED2M-D-L-Y

ED2M-D-LR-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-D-R-O-Y

ED2M-D-L-O-Y

横向双轴型

ED2M-1-1-UD-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-1-1-U-Y

ED2M-1-1-D-Y

ED2M-1-1-UD-O-Y

ED2M-1-1-U-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-1-1-D-O-Y

ED2M-U-D-LR-Y

ED2M-U-D-R-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-U-D-L-Y

ED2M-U-D-LR-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED2M-U-D-R-O-Y

ED2M-U-D-L-O-Y

苏州上野机电设备有限公司销售型号：

向单轴型

ED4M-1-LR-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-LR-Y

ED4M-1-R-Y

ED4B20-1-R-Y

ED4M-1-L-Y

ED4B20-1-L-Y

ED4M-1-LR-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-LR-O-Y

ED4M-1-R-O-Y

ED4B20-1-R-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-L-O-Y

ED4B20-1-L-O-Y

ED4M-1-UD-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-UD-Y

ED4M-1-U-Y

ED4B20-1-U-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-D-Y

ED4B20-1-D-Y

ED4M-1-UD-O-Y

ED4B20-1-UD-O-Y

ED4M-1-U-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-U-O-Y

ED4M-1-D-O-Y

ED4B20-1-D-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-U-LR-Y

ED4B20-U-LR-Y

ED4M-U-R-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-U-R-Y

ED4M-U-L-Y

ED4B20-U-L-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-U-LR-O-Y

ED4B20-U-LR-O-Y

ED4M-U-R-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-U-R-O-Y

ED4M-U-L-O-Y

ED4B20-U-L-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-D-LR-Y

ED4B20-D-LR-Y

ED4M-D-R-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-D-R-Y

ED4M-D-L-Y

ED4B20-D-L-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-D-LR-O-Y

ED4B20-D-LR-O-Y

ED4M-D-R-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-D-R-O-Y

ED4M-D-L-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-D-L-O-Y

横向双轴型

ED4M-1-1-LR-Y

ED4B20-1-1-LR-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-1-R-Y

ED4B20-1-1-R-Y

ED4M-1-1-L-Y

ED4B20-1-1-L-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-1-LR-O-Y

ED4B20-1-1-LR-O-Y

ED4M-1-1-R-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-1-R-O-Y

ED4M-1-1-L-O-Y

ED4B20-1-1-L-O-Y

ED4M-1-1-UD-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-1-1-UD-Y

ED4M-1-1-U-Y

ED4B20-1-1-U-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-1-D-Y

ED4B20-1-1-D-Y

ED4M-1-1-UD-O-Y

ED4B20-1-1-UD-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-1-1-U-O-Y

ED4B20-1-1-U-O-Y

ED4M-1-1-D-O-Y

ED4B20-1-1-D-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-U-D-LR-Y

ED4B20-U-D-LR-Y

ED4M-U-D-R-Y               苏州上野----------UENO -------椿本齿轮箱

ED4B20-U-D-R-Y

ED4M-U-D-L-Y

ED4B20-U-D-L-Y

ED4M-U-D-LR-O-Y

ED4B20-U-D-LR-O-Y               苏州上野----------UENO -------椿本齿轮箱

ED4M-U-D-R-O-Y

ED4B20-U-D-R-O-Y

ED4M-U-D-L-O-Y

ED4B20-U-D-L-O-Y               苏州上野----------UENO -------椿本齿轮箱
