回转式脚轮。
特长: 可以组合使用。 根据用途，可以选择车轮的材质及车径。 可以选择有无挡块。
用途: 用于DIY相关商品等。

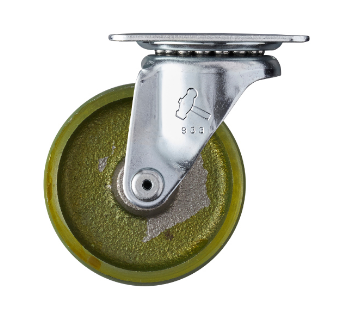

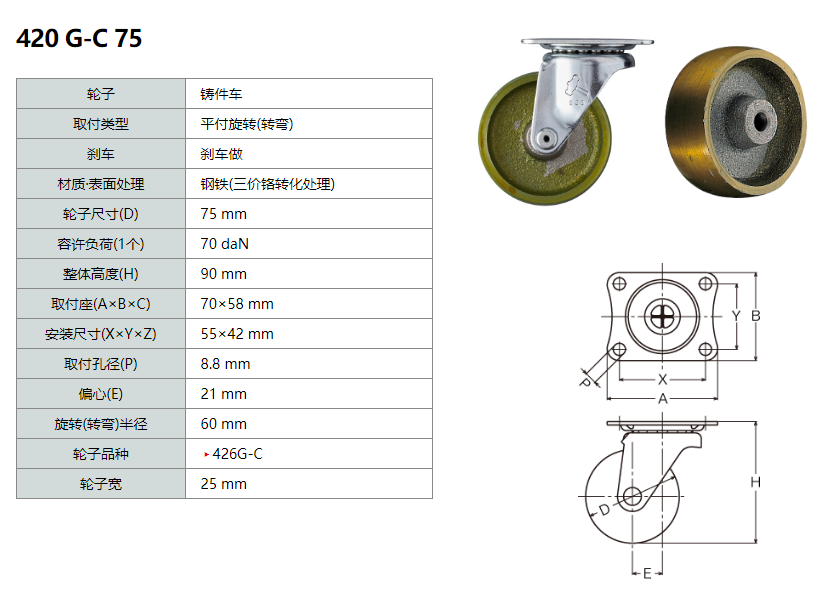

材质：钢铁HAMMER-CASTER哈玛回转式脚轮型号：420G-C75
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
| 車輪特性 | 耐熱性 / 耐寒性 | 許容荷重 1個(daN) | 70 |
|---|---|---|---|
| 荷重区分 | 軽荷重 | キャスタタイプ | 平付けプレート旋回式 |
| 車輪材質 | イモノ | 取付高 H もしくは H1,H2(mm) | 90 |
| 車輪径 D(φ) | 75 | 取付座A プレート長さ)(mm) | 70 |
| 取付座B (プレート幅)(mm) | 58 | 取付穴ピッチ 長手方向(X)(mm) | 55 |
| 取付穴ピッチ 短手方向(Y)(mm) | 42 | ストッパ | なし |
| 荷重範囲(daN) | 35.01～80.00 | 旋回半径(mm) | 60 |
| 金具材質 | スチール | 取付穴種類 | 丸穴 |
| 種類 | キャスタ | 取付穴径 P(mm) | 8.8 |
| 偏心 E もしくは E1,E2(mm) | 21.0 | （金具・本体）処理 仕上 | 三価クロム化成処理 |
| 旋回式/固定式 | 旋回式 | 品番 | G |
| 車種 | C | 車輪幅(mm) | 25 |
| 車輪構成 | イモノ一体車輪 | - | - |
| 商品記号 | 許容荷重 1個（daN） | 車輪構成 | 車輪記号 | 車輪幅 （mm） | |||
|---|---|---|---|---|---|---|---|
| 品番・品種 | 車種 | 車輪径（mm） | |||||
| 420 G | - R | 25 | 8 | ゴム一体車輪 樹脂ブッシュ入 | 425G - R | 25 | 12 |
| 32 | 12 | 32 | 14 | ||||
| 38 | 20 | 38 | 17 | ||||
| 420 G 415 G | - R | 50 | 30 | ナイロンホイール ゴム巻車輪 | 425G - R | 50 | 20 |
| 65 | 40 | 65 | 27 | ||||
| 75 | 50 | 75 | 27 | ||||
| 420 G | - N | 25 | 10 | ナイロン一体車輪 | 429G - N | 25 | 12 |
| 32 | 18 | 32 | 14 | ||||
| 38 | 28 | 38 | 16 | ||||
| 420 G 415 G | - N | 50 | 38 | ナイロン一体車輪 | 429G - N | 50 | 21 |
| 65 | 55 | 65 | 25 | ||||
| 75 | 65 | 75 | 25 | ||||
| 420 G | - UR | 25 | 10 | ナイロンホイール 熱可塑性ウレタン巻車輪 | 439G - UR | 25 | 12 |
| 32 | 18 | 32 | 14 | ||||
| 38 | 28 | 38 | 16 | ||||
| 420 G 415 G | - UR | 50 | 38 | ナイロンホイール 熱可塑性ウレタン巻車輪 | 439G - UR | 50 | 21 |
| 420 G 415 G | - UR | 65 | 55 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439G - UR | 65 | 27 |
| 75 | 65 | 75 | 27 | ||||
| 420 G | - C | 25 | 12 | イモノ一体車輪 | 426G - C | 25 | 12 |
| 32 | 20 | 32 | 14 | ||||
| 38 | 30 | 38 | 17 | ||||
| 420 G 415 G | - C | 50 | 40 | イモノ一体車輪 | 426G - C | 50 | 21 |
| 65 | 60 | 65 | 25 | ||||
| 75 | 70 | 75 | 25 | ||||
| 420 G | - MC | 38 | 30 | MCナイロン一体車輪 | 499G - MC | 38 | 17 |
| 420 G 415 G | - MC | 50 | 40 | MCナイロン一体車輪 | 499G - MC | 50 | 20 |
| 65 | 60 | 65 | 25 | ||||
| 75 | 70 | 75 | 25 | ||||
| 品番・品種 | 車輪径 Dmm | 取付高 Hmm | 取付座 A×Bmm | 取付寸法 X×Ymm | 取付穴径 Pmm | 偏心 Emm | 旋回半径 mm |
|---|---|---|---|---|---|---|---|
| 420 G | 25 | 35 | 35×30 | 28×23 | 4.2 | 9.0 | 23 |
| 32 | 42 | 38×32 | 30×24 | 4.2 | 11.0 | 28 | |
| 38 | 50 | 46×38 | 36×28 | 5.3 | 13.0 | 33 | |
| 50 | 65 | 59×47 | 46×35 | 6.5 | 16.0 | 42 | |
| 65 | 80 | 70×58 | 55×42 | 8.8 | 21.0 | 55 | |
| 75 | 90 | 70×58 | 55×42 | 8.8 | 21.0 | 60 | |
| 415 G | 50 | 65 | 59×47 | 46×35 | 6.5 | 16.0 | 55 |
| 65 | 80 | 70×58 | 55×42 | 8.8 | 21.0 | 60 | |
| 75 | 90 | 70×58 | 55×42 | 8.8 | 21.0 | 60 |
苏州上野机电设备有限公司销售型号：
415G-C50
415G-C65
415G-C75
415G-MC50
415G-MC65
415G-MC75
415G-N50
415G-N65
415G-N75
415G-R50
415G-R65
415G-R75
415G-UR50
415G-UR65
415G-UR75
420G-C25
420G-C32
420G-C38
420G-C50
420G-C65
420G-C75
420G-MC38
420G-MC50
420G-MC65
420G-MC75
420G-N25
420G-N32
420G-N38
420G-N50
420G-N65
420G-N75
420G-R25
420G-R32
420G-R38
420G-R50
420G-R65
420G-R75
420G-UR25
420G-UR32
420G-UR38
420G-UR50
420G-UR65
420G-UR75
