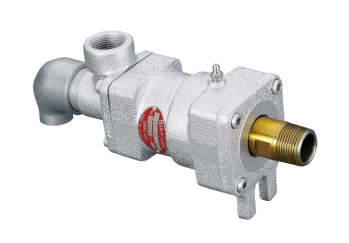

净重9.3kgSHOWA pearl joint昭和技研旋转接头型号：AC32A-15ALH
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

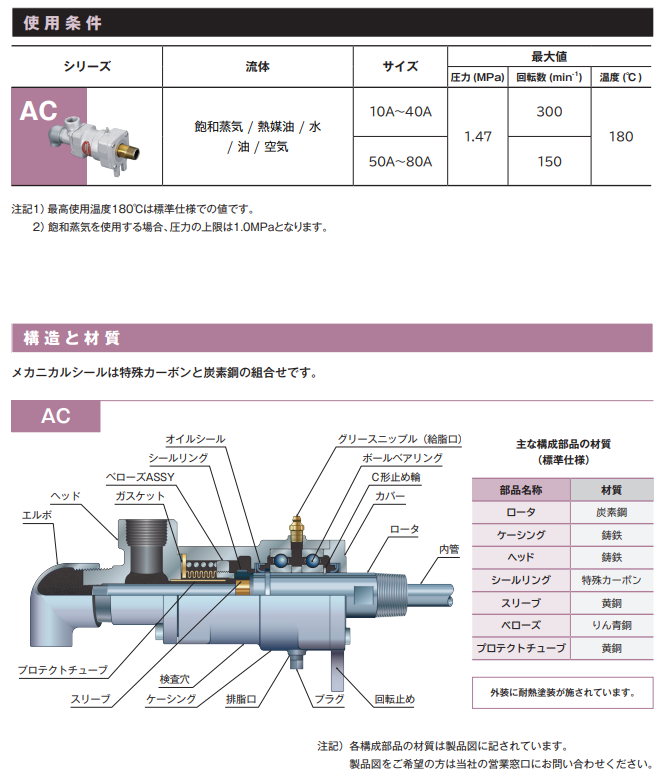

是用于向旋转设备稳定供给介质的旋转接头。
特长： 可交替使用加热、冷却 磨损少，能长期保持性能优良 可在高温、高压下高速旋转 请确认使用说明书。
| 種類 | 複式内管固定 | 使用流体 | 水 / 空気 / 蒸気 / 油 |
|---|---|---|---|
| 最高使用温度(℃) | 180 | 最高使用圧力(MPa) | 1.47 |
| 最高使用回転数(r.p.m) | 300 | 接続種類 | ネジ取付式 |
| 接続ねじ種類 エルボ側（複式） | Rc | 接続ねじ種類 ヘッド側（複式） | Rc |
| 接続ねじ種類 ローター側 | R | 接続ねじの呼び エルボ側（複式） | 1B(25A) |
| 接続ねじの呼び ヘッド側（複式） | 1B(25A) | 取付ネジ方向 | LH(左ネジ) |
| 内管サイズ | 15A | 呼称寸法 | 32A |
| 呼称寸法 | A | C | E | H1 | H | J | K | M | N | L1 | L2 | l | L3 | L | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10A | 3/8B | 3/8 | 3/8 | 8 | 43 | 55 | 24 | 78 | 15 | 35 | 18 | 38 | 9 | 164 | 179 | ||
| 15A | 1/2B | 1/2 | 1/2 | 12 | 43 | 55 | 24 | 78 | 15 | 35 | 18 | 38 | 9 | 164 | 179 | ||
| 20A | 3/4B | 3/4 | 3/4 | 18 | 45 | 65 | 28 | 90 | 20 | 45 | 20 | 38 | 12 | 180 | 198 | ||
| 25A | 1B | 1 | 1 | 24 | 60 | 75 | 32 | 110 | 20 | 50 | 25 | 48 | 12 | 204 | 227 | ||
| 32A | 1 1/4B | 1 1/4 | 1 1/4 | 30 | 75 | 95 | 40 | 130 | 20 | 50 | 25 | 52 | 14 | 239 | 270 | ||
| 40A | 1 1/2B | 1 1/2 | 1 1/2 | 34 | 75 | 95 | 40 | 130 | 20 | 50 | 25 | 52 | 14 | 239 | 270 | ||
| 50A | 2B | 2 | 2 | 46 | 85 | 100 | 40 | 138 | 20 | 55 | 30 | 63 | 15 | 268 | 307 | ||
| 65A | 2 1/2B | 2 1/2 | 2 1/2 | 60 | 97 | 120 | 46 | 180 | 25 | 60 | 30 | 78 | 19 | 319 | 367 | ||
| 80A | 3B | 3 | 3 | 72 | 100 | 130 | 52 | 193 | 30 | 70 | 34 | 85 | 20 | 346 | 401 | ||
苏州上野机电设备有限公司销售型号：
AC20A-6ALH
AC20A-6ARH
AC20A-8ALH
AC20A-8ARH
AC32A-15ALH
AC32A-15ARH
AC40A-15ALH
AC40A-15ARH
AC40A-20ALH
AC40A-20ARH
AC20A-6ALH
AC20A-6ARH
AC20A-8ALH
AC20A-8ARH
AC32A-15ALH
AC32A-15ARH
AC40A-15ALH
AC40A-15ARH
AC40A-20ALH
AC40A-20ARH
