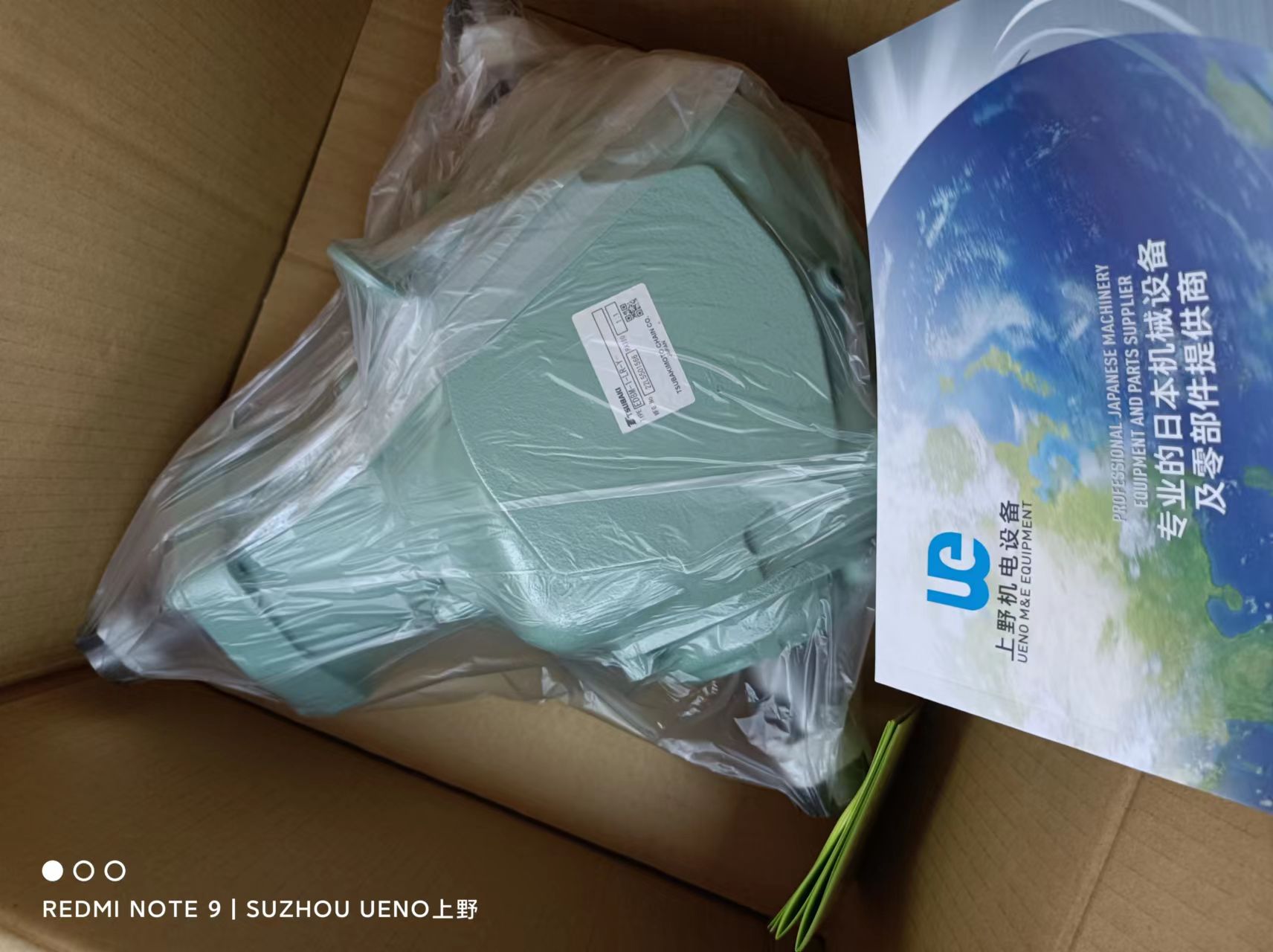

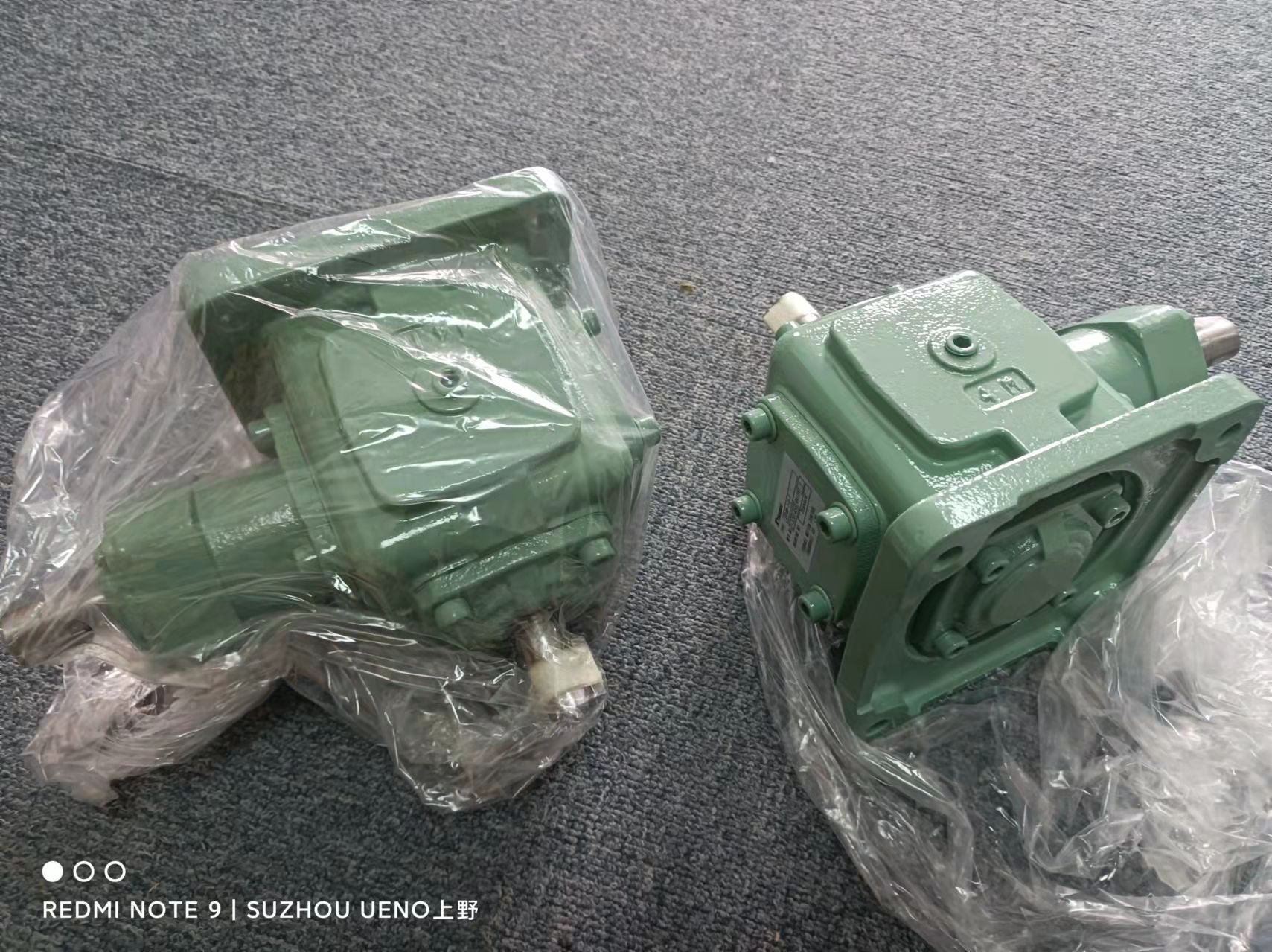

日本TSUBAKI椿本齿轮转向器型号：ED20B20-1-U-O-Y 净重297kg
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
| 机型 | ED2M, ED4M(B)～25M(B) (10个尺寸) |
|---|---|
| 安装 | Y, T, K1, K2, K3, K4 |
| 减速比 | 1/1(M), 1/1.5～1/3(B) |
| 输入动力 | 0.014～335kW |
性能：
高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。
销售以来的五十多年间，广泛应用于各种用途的长寿产品。
具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。
采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。
特点：
・丰富品种
可从丰富的种类中选出最适的一台。
满足各种市场需求，可对应各类特殊形式要求。
・高质量
采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。
・可提供食品润滑油规格。
可提供封入NSF指定的 H1级别食品润滑油的规格。
外形尺寸与标准规格相同。
| 速比 | 横向轴转速 r/min | 传动能力：横向单轴型 | 容许OHL | 交叉轴容许扭矩 | 惯性力矩 {GD2} | 背隙 度 | 大概 质量 kg | 大致油量 (油浴 ) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 交叉轴扭矩 | 横向轴 | 直交轴 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 2:1 | 3000 | --- | --- | --- | --- | --- | --- | --- | 3626 | 370 | 76.0 | 304 | 0.09 ～ 0.43 | 297 | 11L |
| 2000 | --- | --- | --- | --- | --- | --- | --- | ||||||||
| 1750 | --- | --- | --- | --- | --- | --- | --- | ||||||||
| 1450 | 126 | 1578 | 161 | 7693 | 785 | 14602 | 1490 | ||||||||
| 1150 | 102 | 1607 | 164 | 8771 | 895 | 17934 | 1830 | ||||||||
| 870 | 79.0 | 1646 | 168 | 9506 | 970 | 19453 | 1985 | ||||||||
| 580 | 54.2 | 1695 | 173 | 10780 | 1100 | 22001 | 2245 | ||||||||
| 300 | 29.0 | 1754 | 179 | 13132 | 1340 | 27342 | 2790 | ||||||||
| 100 | 10.1 | 1833 | 187 | 18228 | 1860 | 33320 | 3400 | ||||||||
| 10 | 1.06 | 1921 | 196 | 28420 | 2900 | 33320 | 3400 | ||||||||
・在各转速间使用时，请用插值法计算。
・横向轴转速低于10r/min时，请使用10r/min时的数值。
・横向轴转速超过1150r/min使用时，为强制注油规格。(特殊规格的介绍)
因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

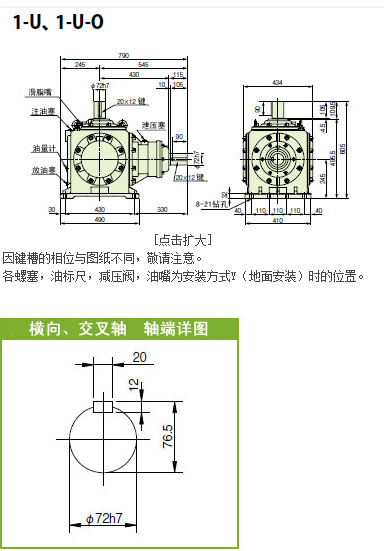

| 减 速 部 | 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。） |
|---|---|---|
| 输出轴端 | 有螺孔加工 | |
| 周 围 条 件 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 有水平，垂直，倾斜,安装角度的限制 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 | |
