日本小型易安装的SHOWA-SGK昭和技研旋转接头型号：KC25A-10ARH
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

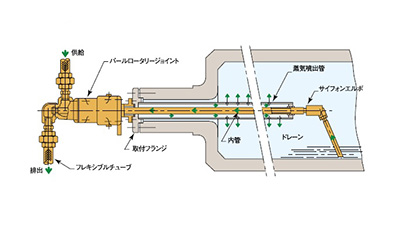

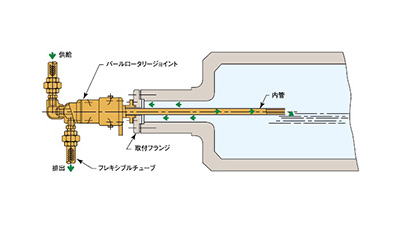

是为了向旋转机器稳定供给介质的旋转接头。

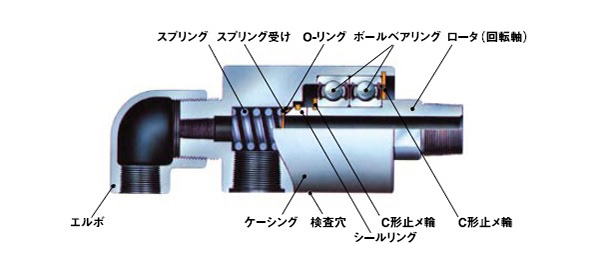

特点 ：
・本体是强力铝合金制，很轻
・小型，安装容易的简单类型
・使用封入球轴承，是完全无供油型
・旋转阻力低，经济实惠
・可以高速旋转
| 種類 | 複式内管固定 | 使用流体 | 水 / 空気 / 蒸気 / ガス / 油 |
|---|---|---|---|
| 最高使用温度(℃) | 100 | 最高使用圧力(MPa) | 0.98 |
| 最高使用回転数(r.p.m) | 1500 | 接続種類 | ネジ取付式 |
| 接続ねじ種類 エルボ側（複式） | Rc | 接続ねじ種類 ヘッド側（複式） | Rc |
| 接続ねじ種類 ローター側 | R | 接続ねじの呼び エルボ側（複式） | 1/2B(15A) |
| 接続ねじの呼び ヘッド側（複式） | 3/4B(20A) | 取付ネジ方向 | RＨ(右ネジ) |
| 内管サイズ | 10A | 呼称寸法 | 25A |

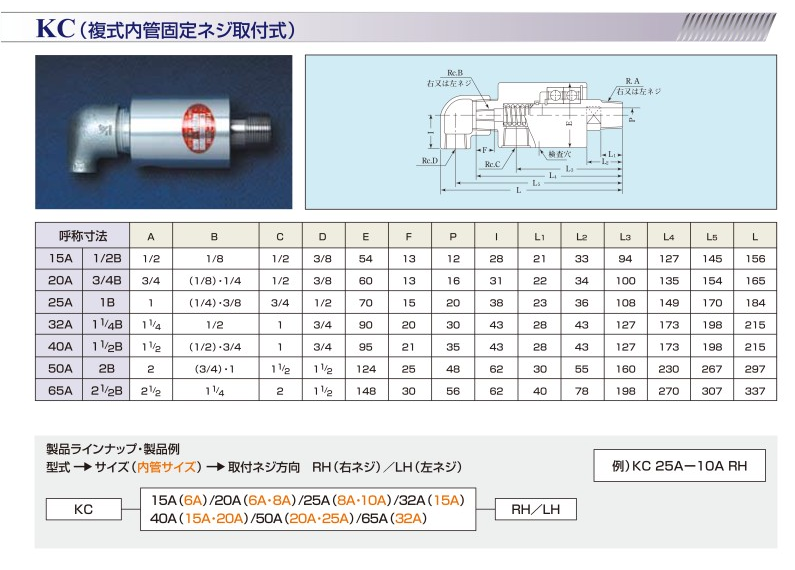

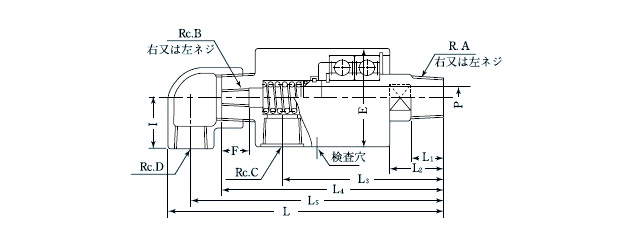

| 呼称寸法 | A | B | C | D | E | F | P | l | L1 | L2 | L3 | L4 | L5 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 1/2B | 1/2 | 1/8 | 1/2 | 3/8 | 54 | 13 | 12 | 28 | 21 | 33 | 94 | 127 | 145 | 156 | |
| 20A | 3/4B | 3/4 | （1/8）・1/4 | 1/2 | 3/8 | 60 | 13 | 16 | 31 | 22 | 34 | 100 | 135 | 154 | 165 | |
| 25A | 1B | 1 | （1/4）・3/8 | 3/4 | 1/2 | 70 | 15 | 20 | 38 | 23 | 36 | 108 | 149 | 170 | 184 | |
| 32A | 1 1/4B | 1 1/4 | 1/2 | 1 | 3/4 | 90 | 20 | 30 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 40A | 1 1/2B | 1 1/2 | （1/2）・3/4 | 1 | 3/4 | 95 | 21 | 35 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 50A | 2B | 2 | （3/4）・1 | 1 1/2 | 1 1/2 | 124 | 25 | 48 | 62 | 30 | 55 | 160 | 230 | 267 | 297 | |
| 65A | 2 1/2B | 2 1/2 | 1 1/4 | 2 | 1 1/2 | 148 | 30 | 56 | 62 | 40 | 78 | 198 | 270 | 307 | 337 | |
最高使用圧力条件においては最高回転数で使用することは避けて下さい。
空運転（流体を通さないで）は避けて下さい。
流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。
苏州上野机电设备有限公司销售型号：
SHOWA-SGK---旋转接头-----苏州上野 KC15A-6ALH
SHOWA-SGK---旋转接头-----苏州上野 KC15A-6ARH
SHOWA-SGK---旋转接头-----苏州上野 KC20A-6ALH
SHOWA-SGK---旋转接头-----苏州上野 KC20A-6ARH
SHOWA-SGK---旋转接头-----苏州上野 KC20A-8ALH
SHOWA-SGK---旋转接头-----苏州上野 KC20A-8ARH
SHOWA-SGK---旋转接头-----苏州上野 KC25A-8ALH
SHOWA-SGK---旋转接头-----苏州上野 KC25A-8ARH
SHOWA-SGK---旋转接头-----苏州上野 KC25A-10ALH
SHOWA-SGK---旋转接头-----苏州上野 KC25A-10ARH
SHOWA-SGK---旋转接头-----苏州上野 KC32A-10ALH
SHOWA-SGK---旋转接头-----苏州上野 KC32A-10ARH
SHOWA-SGK---旋转接头-----苏州上野 KC32A-15ALH
SHOWA-SGK---旋转接头-----苏州上野 KC32A-15ARH
SHOWA-SGK---旋转接头-----苏州上野 KC40A-15ALH
SHOWA-SGK---旋转接头-----苏州上野 KC40A-15ARH
SHOWA-SGK---旋转接头-----苏州上野 KC40A-20ALH
SHOWA-SGK---旋转接头-----苏州上野 KC40A-20ARH
SHOWA-SGK---旋转接头-----苏州上野 KC50A-20ALH
SHOWA-SGK---旋转接头-----苏州上野 KC50A-20ARH
SHOWA-SGK---旋转接头-----苏州上野 KC50A-25ALH
SHOWA-SGK---旋转接头-----苏州上野 KC50A-25ARH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-25ALH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-25ARH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-32ALH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-32ARH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-40ALH
SHOWA-SGK---旋转接头-----苏州上野 KC65A-40ARH
