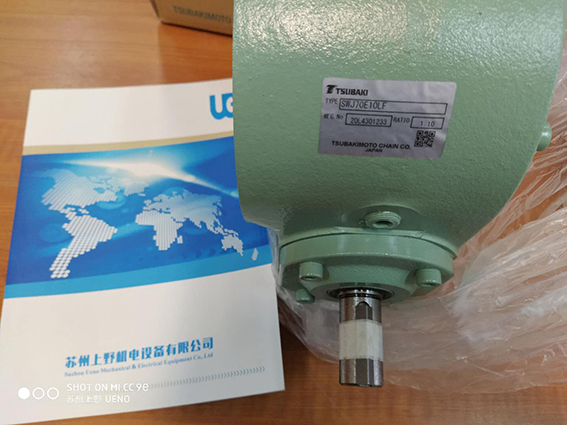

日本原装进口TSUBAKI椿本法兰安装蜗轮蜗杆减速机型号：SW80B10RF
苏州上野公司品牌负责人联系电话：17895046997 刘先生 同微信
蜗轮驱动 SW/SWM, SWJ/SWJM系列
采用轴上安装·法兰安装的专用箱体，有助于简化装置。
输出轴提供实心轴·空心轴两类，还备有动力锁·锥形套等形式。
有助于削减组装工时。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
・轴上&法兰安装设计有助于简化装置。
・提供小型～中型尺寸(芯间距离25～200)。
・SWJ系列采用安装方向自由的专用箱体。
SW 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯间距离 80mm～200mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
SWJ 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯间距离 25mm～70mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔2.5G6/3（绿色） | |
| 底层：清漆类底漆 表层：清漆类涂料 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 水平·垂直安装 | |
| 减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 大概 质量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 10 | 6.52 | 329 | 33.6 | 6.16 | 372 | 38.0 | 5.52 | 417 | 42.5 | 4.86 | 441 | 45.0 | 2.83 | 474 | 48.3 | 0.61 | 474 | 48.3 | 26 |
・以1750~950r/min的转速连续运转二小时以上时，需要考虑额定热负载，所以请参照目录21页的额定热负载系数。
| 输入转速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 3383 | 345 | 3464 | 353 | 3661 | 374 | 3916 | 400 | 5258 | 537 | 10956 | 1118 |
| 输入转速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 4729 | 483 | 4851 | 495 | 5224 | 533 | 5748 | 587 | 8757 | 894 | 13217 | 1349 |
苏州上野机电设备有限公司销售型号：
SW80T10SLF
SW80T10SRF
SW80B10SLF
SW80B10SRF
SW80V10SLF
SW80V10SRF
SW80T10LF
SW80T10RF
SW80B10LF
SW80B10RF
SW80V10LF
SW80V10RF
SW80T15SLF
SW80T15SRF
SW80B15SLF
SW80B15SRF
SW80V15SLF
SW80V15SRF
SW80T15LF
SW80T15RF、
SW80B15LF
SW80B15RF
SW80V15LF
SW80V15RF
SW80T20SLF
SW80B20SLF
SW80B20SRF
SW80V20SLF
SW80V20SRF
SW80T20LF
SW80T20RF
SW8020LF
SW80B20RF
SW80V20LF
SW80V20RF
SW80T25SLF
SW80T25SRF
SW80B25SLF
SW80B25SRF
SW80V25SLF
SW80V25SRF
SW80T25LF
SW80T25RF
SW80B25LF
SW80B25RF
SW80V25LF
SW80V25RF
SW80T30SLF
SW80T30SRF
SW80B30SLF
SW80B30SRF
SW80V30SLF
SW80V30SRF
SW80T30LF
SW80T30RF
SW80B30LF
SW80B30RF
SW80V30LF
SW80V30RF
W80T40SLF
SW80T40SRF
SW80B40SLF
SW80B40SRF
SW80V40SLF
SW80V40SRF
SW80T40LF
SW80T40RF
SW80B40LF
SW80B40RF
SW80V40LF
SW80V40RF
SW80T50SLF
SW80T50SRF
SW80B50SLF
SW80B50SRF
SW80V50SLF
SW80V50SRF
SW80T50LF
SW80T50RF
SW80B50LF
SW80B50RF
SW80V50LF
SW80V50RF
SW80T60SLF
SW80T60SRF
SW80B60SLF
SW80B60SRF
SW80V60SLF
SW80T60LF
SW80T60RF
SW80B60LF
SW80B60RF
SW80V60LF
SW80V60RF
苏州上野机电设备有限公司销售型号：
SW80B100L-SRF
SW80B100R-SLF
SW80V100L-SRF
SW80B100L-RF
SW80B100R-LF
SW80V100L-RF
SW80V100R-LF
SW80B150L-SRF
SW80B150R-SLF
SW80V150L-SRF
SW80V150R-SLF
SW80B150L-RF
SW80B150R-LF
SW80V150L-RF
SW80V150R-LF
SW80B200L-SRF
SW80B200R-SLF
SW80V200L-SRF
SW80V200R-SLF
SW80B200L-RF
SW80B200R-LF
SW80V200L-RF
SW80V200R-LF
1/2SW80B250L-SRF
SW80B250R-SLF
SW80V250L-SRF
SW80V250R-SLF
SW80B250L-RF
SW80B250R-LF
SW80V250L-RF
SW80V250R-LF
SW80B300L-SRF
SW80B300R-SLF
SW80V300L-SRF
SW80V300R-SLF
SW80B300L-RF
SW80B300R-LF
SW80V300L-RF
SW80V300R-LF
SW80B400L-SRF
SW80B400R-SLF
SW80V400L-SRF
SW80V400R-SLF
SW80B400L-RF
SW80B400R-LF
SW80V400L-RF
SW80V400R-LF
SW80B500L-SRF
SW80B500R-SLF
SW80V500L-SRF
SW80V500R-SLF
SW80B500L-RF
SW80B500R-LF
SW80V500L-RF
SW80V500R-LF
SW80B600L-SRF
SW80B600R-SLF
SW80V600L-SRF
SW80V600R-SLF
SW80B600L-RF
SW80B600R-LF
SW80V600L-RF
SW80V600R-LF
SW80B800L-SRF
SW80B800R-SLF
SW80V800L-SRF
SW80V800R-SLF
SW80B800L-RF
SW80B800R-LF
SW80V800L-RF
SW80V800R-LF
