日本原装进口TSUBAKI椿本蜗轮蜗杆齿轮转向器型号：ED4B20-1-1-L-Y

发布时间：2023-04-11 14:00:27 点击次数：555

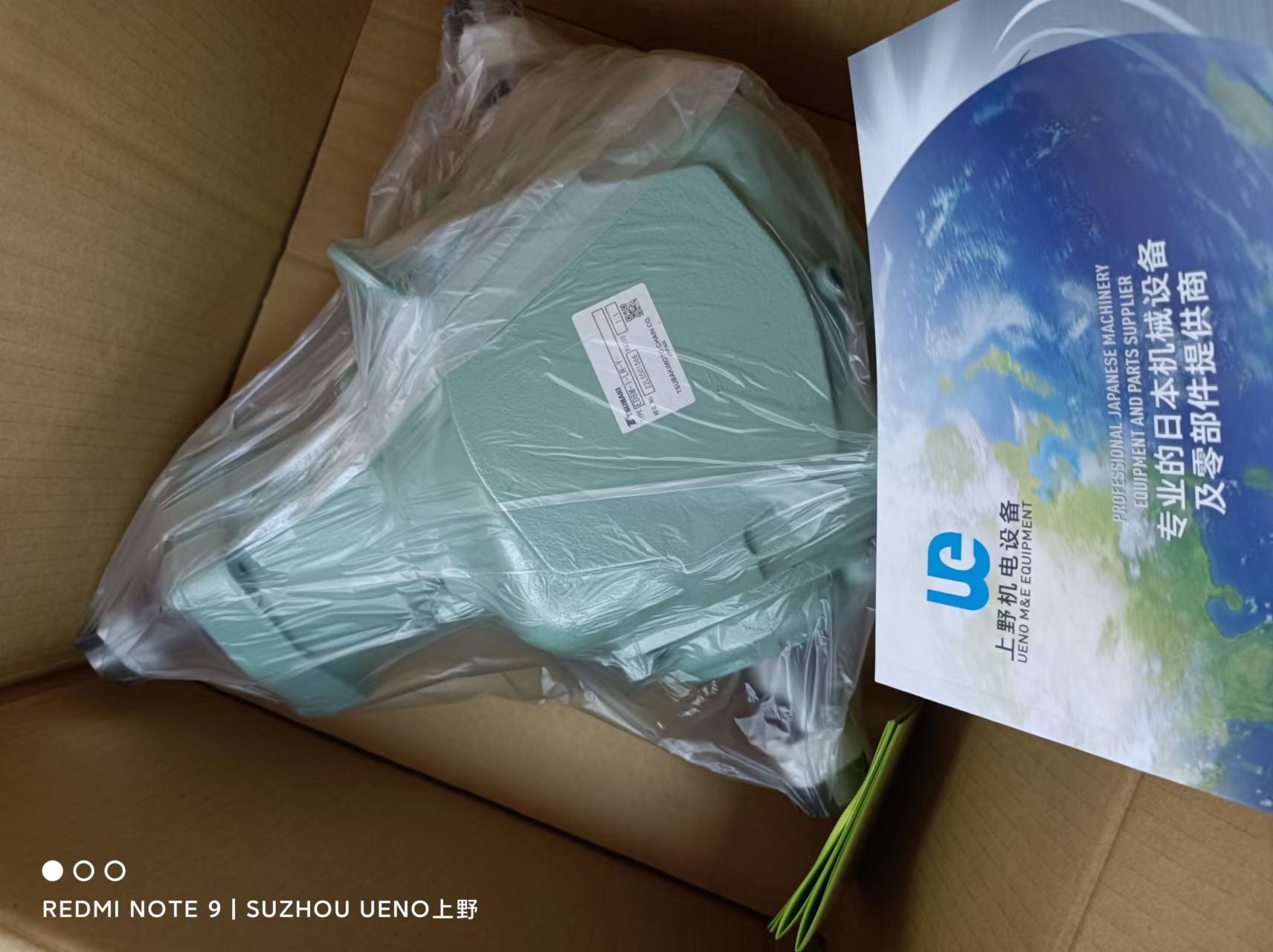

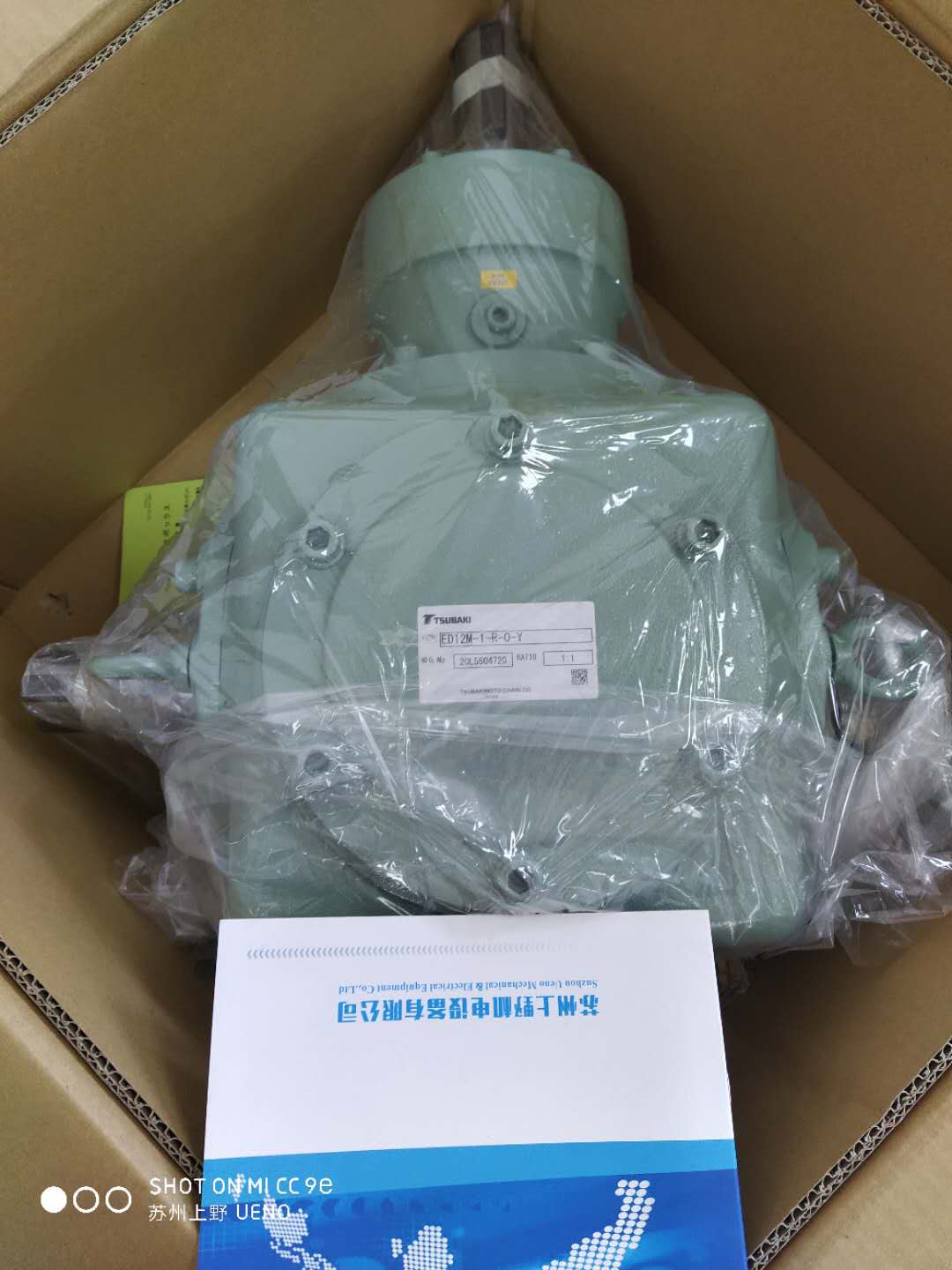

日本原装进口TSUBAKI椿本蜗轮蜗杆齿轮转向器型号：ED4B20-1-1-L-Y

苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生同微信

高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。

销售以来的五十多年间，广泛应用于各种用途的长寿产品。

具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。

采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。

特点

・丰富品种

可从丰富的种类中选出最适的一台。

满足各种市场需求，可对应各类特殊形式要求。

・高质量

采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。

・可提供食品润滑油规格。

可提供封入NSF指定的 H1级别食品润滑油的规格。

外形尺寸与标准规格相同。

传动能力表

减速比	横向轴转速 r/min	传动能力：横向双轴型			容许OHL				交叉轴容许扭矩		惯性力矩 {GD²}		背隙度	大概质量 kg	润滑
		输入 kW	交叉轴扭矩		横向轴		直交轴		交叉轴容许扭矩		惯性力矩 {GD²}
		输入 kW	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	N･m	{kgf･m}	×10^-3 kg･m²	×10^-3 {kgf･m²}
2:1	3000	3.89	24.2	2.47	686	70.0	1569	160	66.0	6.80	0.18	0.72	0.12 ～ 0.65	12.5	润滑脂润滑
	2000	3.01	28.1	2.87	833	85.0	1765	180
	1750	2.77	29.6	3.02	1078	110	1960	200
	1450	2.32	29.9	3.05	1078	110	1960	200
	1150	1.86	30.3	3.10	1078	110	1960	200
	870	1.42	30.6	3.12	1078	110	1960	200
	580	0.96	31.0	3.17	1078	110	1960	200
	300	0.50	31.8	3.25	1078	110	1960	200
	100	0.16	32.6	3.32	1078	110	1960	200
	10	0.01	33.9	3.46	1078	110	1960	200

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时，变为润滑油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

标准规格

减速部	轴端键槽部	新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
减速部	输出轴端	有螺孔加工
周围条件	设置场所	室内灰尘少，无水淋的场所
	环境温度	-10℃～50℃
	环境湿度	95%以下（无结露）
	高　　度	海拔1000m以下
	环　　境	无腐蚀性气体·爆炸性气体·蒸汽等
	安装方向	可自由选择安装方向
涂饰颜色		蒙塞尔　2.5G6/3

苏州上野机电设备有限公司销售型号如下：

横向单轴型：

ED2M-1-LR-Y ED2M-1-R-Y ED2M-1-L-Y ED2M-1-LR-O-Y ED2M-1-R-O-Y ED2M-1-L-O-Y

ED2M-1-UD-Y ED2M-1-U-Y ED2M-1-D-Y ED2M-1-UD-O-Y ED2M-1-U-O-Y ED2M-1-D-O-Y

ED2M-U-LR-Y ED2M-U-R-Y ED2M-U-L-Y ED2M-U-LR-O-Y ED2M-U-R-O-Y ED2M-U-L-O-Y

ED2M-D-LR-Y ED2M-D-R-Y ED2M-D-L-Y ED2M-D-LR-O-Y ED2M-D-R-O-Y ED2M-D-L-O-Y

横向双轴型:

ED2M-1-1-UD-Y ED2M-1-1-U-Y ED2M-1-1-D-Y ED2M-1-1-UD-O-Y ED2M-1-1-U-O-Y ED2M-1-1-D-O-Y

ED2M-U-D-LR-Y ED2M-U-D-R-Y ED2M-U-D-L-Y ED2M-U-D-LR-O-Y ED2M-U-D-R-O-Y ED2M-U-D-L-O-Y

横向单轴型:

ED4M-1-LR-Y

ED4B20-1-LR-Y ED4M-1-R-Y

ED4B20-1-R-Y ED4M-1-L-Y

ED4B20-1-L-Y ED4M-1-LR-O-Y

ED4B20-1-LR-O-Y ED4M-1-R-O-Y

ED4B20-1-R-O-Y ED4M-1-L-O-Y

ED4B20-1-L-O-Y

ED4M-1-UD-Y

ED4B20-1-UD-Y ED4M-1-U-Y

ED4B20-1-U-Y ED4M-1-D-Y

ED4B20-1-D-Y ED4M-1-UD-O-Y

ED4B20-1-UD-O-Y ED4M-1-U-O-Y

ED4B20-1-U-O-Y ED4M-1-D-O-Y

ED4B20-1-D-O-Y

ED4M-U-LR-Y

ED4B20-U-LR-Y ED4M-U-R-Y

ED4B20-U-R-Y ED4M-U-L-Y

ED4B20-U-L-Y ED4M-U-LR-O-Y

ED4B20-U-LR-O-Y ED4M-U-R-O-Y

ED4B20-U-R-O-Y ED4M-U-L-O-Y

ED4B20-U-L-O-Y

ED4M-D-LR-Y

ED4B20-D-LR-Y ED4M-D-R-Y

ED4B20-D-R-Y ED4M-D-L-Y

ED4B20-D-L-Y ED4M-D-LR-O-Y

ED4B20-D-LR-O-Y ED4M-D-R-O-Y

ED4B20-D-R-O-Y ED4M-D-L-O-Y

ED4B20-D-L-O-Y

横向双轴型:

ED4M-1-1-LR-Y

ED4B20-1-1-LR-Y ED4M-1-1-R-Y

ED4B20-1-1-R-Y ED4M-1-1-L-Y

ED4B20-1-1-L-Y ED4M-1-1-LR-O-Y

ED4B20-1-1-LR-O-Y ED4M-1-1-R-O-Y

ED4B20-1-1-R-O-Y ED4M-1-1-L-O-Y

ED4B20-1-1-L-O-Y

ED4M-1-1-UD-Y

ED4B20-1-1-UD-Y ED4M-1-1-U-Y

ED4B20-1-1-U-Y ED4M-1-1-D-Y

ED4B20-1-1-D-Y ED4M-1-1-UD-O-Y

ED4B20-1-1-UD-O-Y ED4M-1-1-U-O-Y

ED4B20-1-1-U-O-Y ED4M-1-1-D-O-Y

ED4B20-1-1-D-O-Y

ED4M-U-D-LR-Y

ED4B20-U-D-LR-Y ED4M-U-D-R-Y

ED4B20-U-D-R-Y ED4M-U-D-L-Y

ED4B20-U-D-L-Y ED4M-U-D-LR-O-Y

ED4B20-U-D-LR-O-Y ED4M-U-D-R-O-Y

ED4B20-U-D-R-O-Y ED4M-U-D-L-O-Y

ED4B20-U-D-L-O-Y
