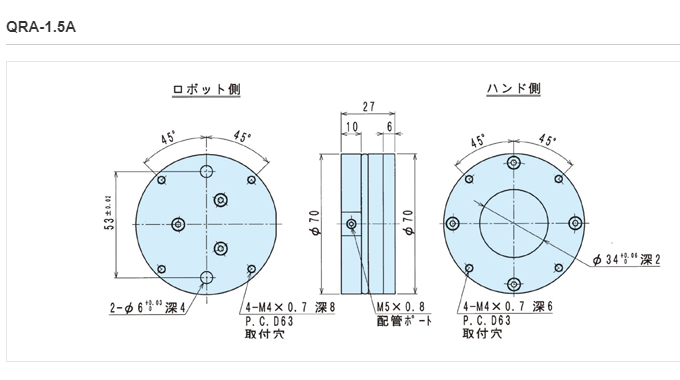

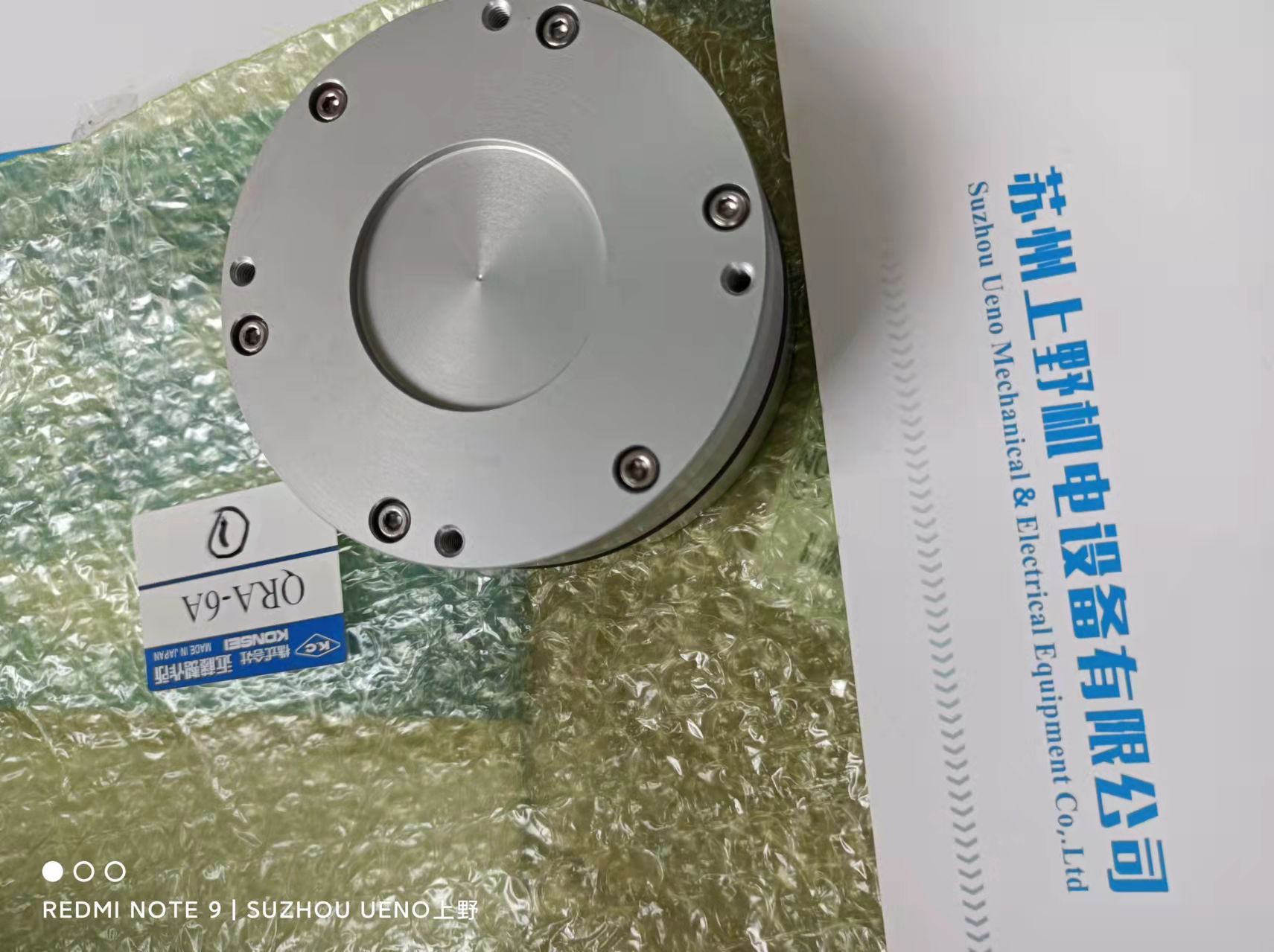

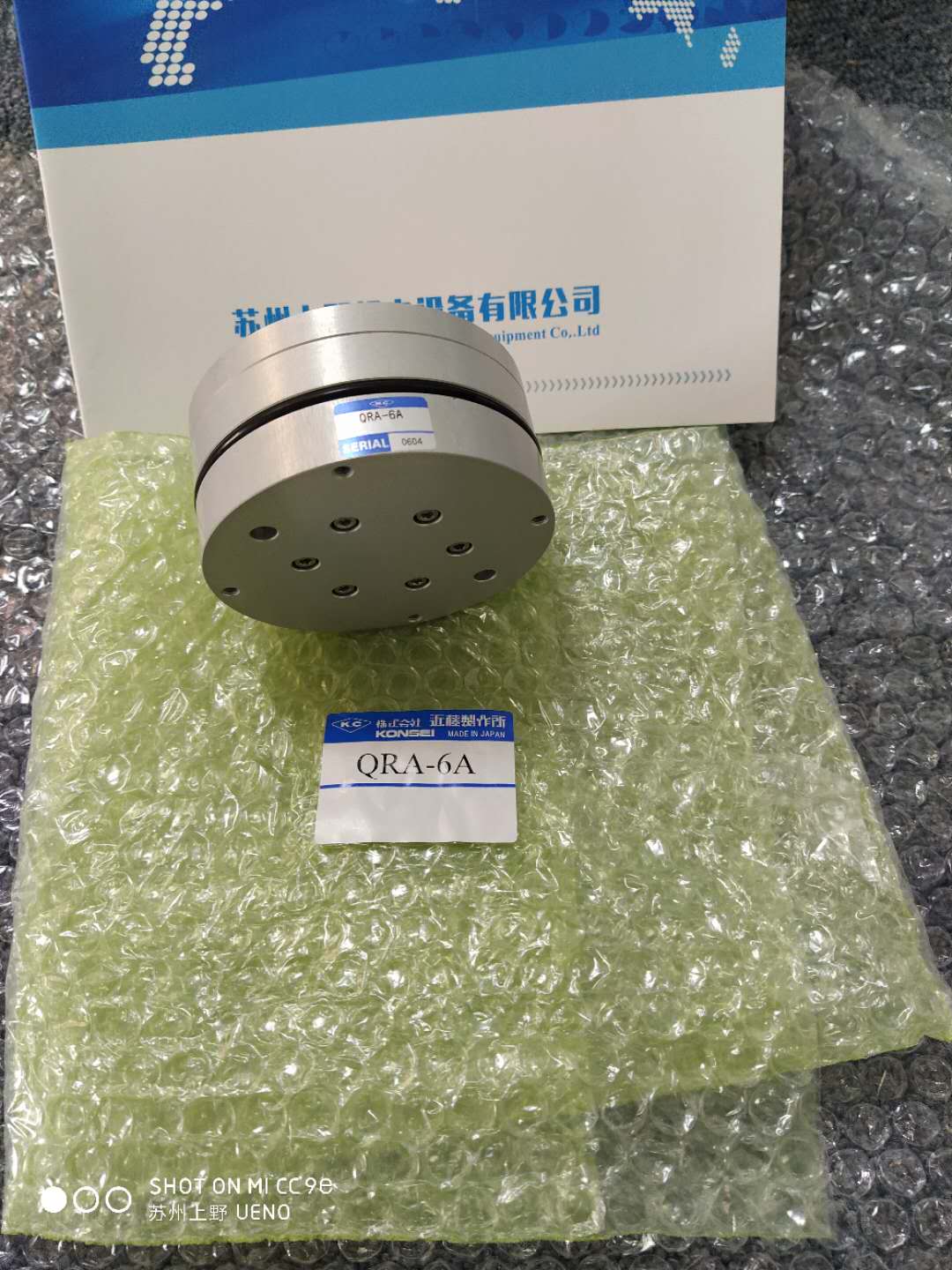

日本原装进口KONSEI近藤快速定心装置型号：QRA-1.5A 紧凑型
苏州上野机电设备有限公司销售型号：17895046997 刘先生 同微信
紧凑的合规装置。
【特点】

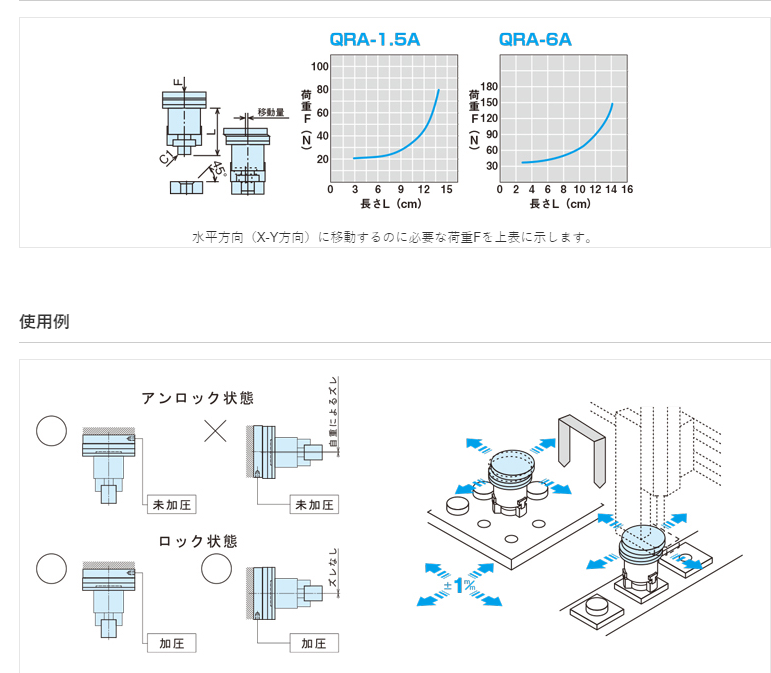

・自动调芯功能（组装作业等时，可实现顺畅的hameii结合）。
・保持真芯（通过气锁功能，实现向基准位置的高精度复位和真芯的保持）。
・带橡胶密封圈对防尘有效果
| 型式 | QRA-1.5A | QRA-6A | QRA-40A | |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 移動量 | X-Y方向（mm） | ±1 | ±2 | ±3.5 |
| ネジレ方向（α） | ±2° | ±3.5° | ±5° | |
| 繰り返し精度 | X-Y方向 （mm） | ±0.02 | ||
| ネジレ方向 （α） | ±0.1° | |||
| 許容荷重 | 引っ張り方向 （N） | 760 | 1350 | 990 |
| 圧縮方向 （N） | 4100 | 5700 | 2200 | |
| 曲げモーメント（N・m） | 14.80 | 38.29 | 51.40 | |
| 許容トルク（N・m） | 74 | 100 | 192 | |
| 可搬質量（kg） | 1.5 | 6 | 40 | |
| 本体質量（kg） | 0.29 | 0.64 | 2.82 | |
| オプション型式 | QRA-1.5A-B1 | QRA-1.5A-B3 | QRA-1.5A-B4 | QRA-1.5A-B5 | |
|---|---|---|---|---|---|
| 対応ハンド型式 | BHA-01AS | BHA-03AS | BHA-04AS | BHA-05AS | |
| ハ ン ド 仕 様 | 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油（ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 動作ストローク（mm） | 5 | 9 | 11 | 15 | |
| シリンダ径（mm） | φ12 | φ16 | φ20 | φ25 | |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 | |
| 内部容積［往復］（cm3/回） | 0.32 | 1.58 | 2.89 | 6.32 | |
| ハンド繰り返し精度（mm） | ±0.01 | ||||
| ハンド本体質量（kg） | 0.105 | 0.155 | 0.27 | 0.47 | |
| オプション質量（kg） | 0.48 | 0.53 | 0.65 | 0.85 | |
| オプション型式 | QRA-1.5A-C1 | QRA-1.5A-C2 | QRA-1.5A-C3 | QRA-1.5A-C4 | |
|---|---|---|---|---|---|
| 対応チャック型式 | CKL-20AS | CKL-25AS | CKL-32AS | CKL-40AS | |
| チ ャ ッ ク 仕 様 | 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 動作ストローク（mm） | 5 | 6 | 8 | 10 | |
| シリンダ径（mm） | φ20 | φ25 | φ32 | φ40 | |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 | |
| 内部容積［往復］（cm3/回） | 1.8 | 3.3 | 7.7 | 15.6 | |
| チャック繰り返し精度（mm） | ±0.01 | ||||
| チャック本体質量（kg） | 0.12 | 0.19 | 0.24 | 0.36 | |
| オプション質量（kg） | 0.43 | 0.50 | 0.55 | 0.67 | |
苏州上野机电设备有限公司销售型号:
QRA-1.5A
QRA-1.5A-B1
QRA-1.5A-B3
QRA-1.5A-B4
QRA-1.5A-B5
QRA-1.5A-C1
QRA-1.5A-C2
QRA-1.5A-C3
QRA-1.5A-C4
QRA-6A
QRA-40A
