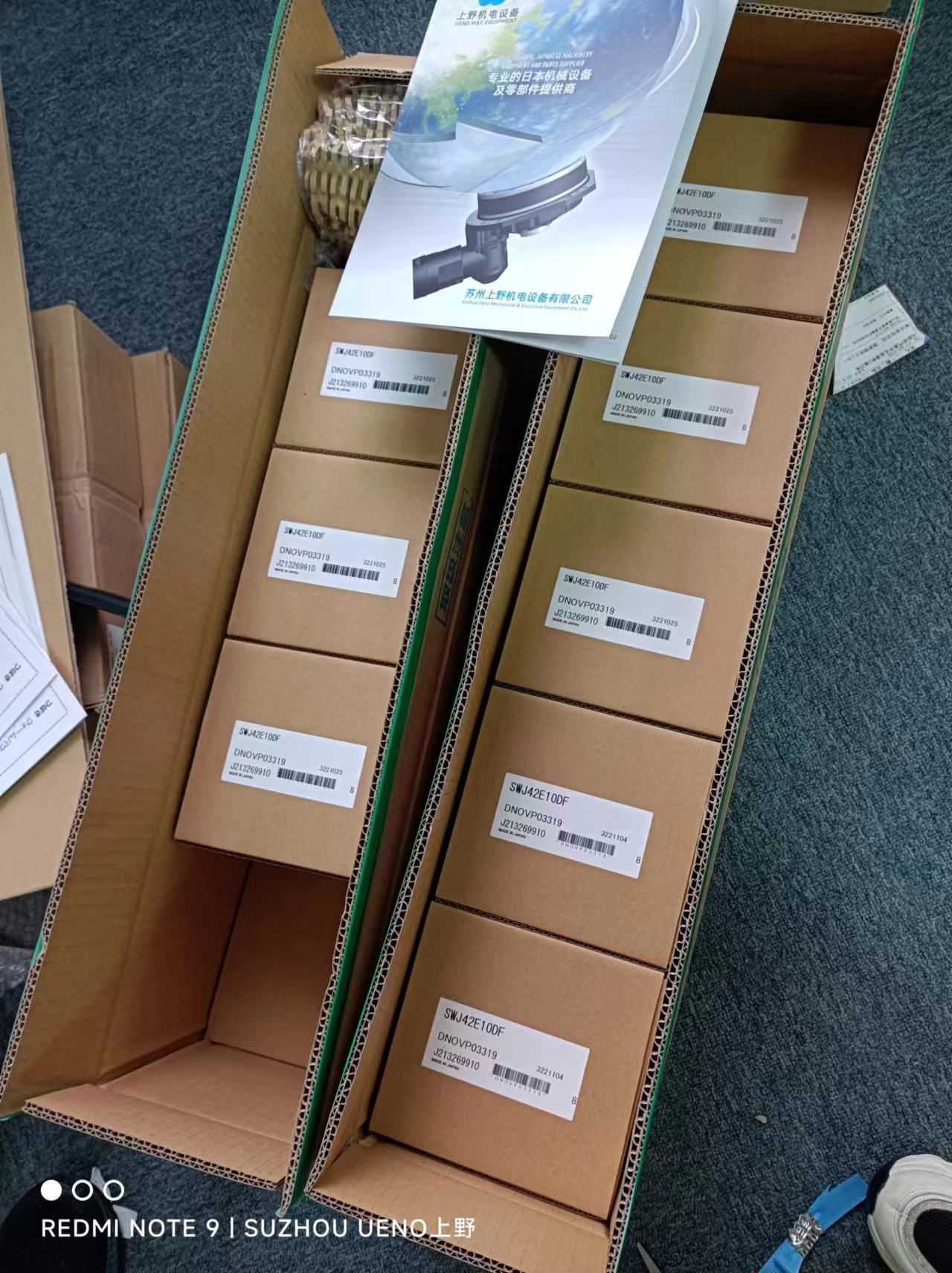

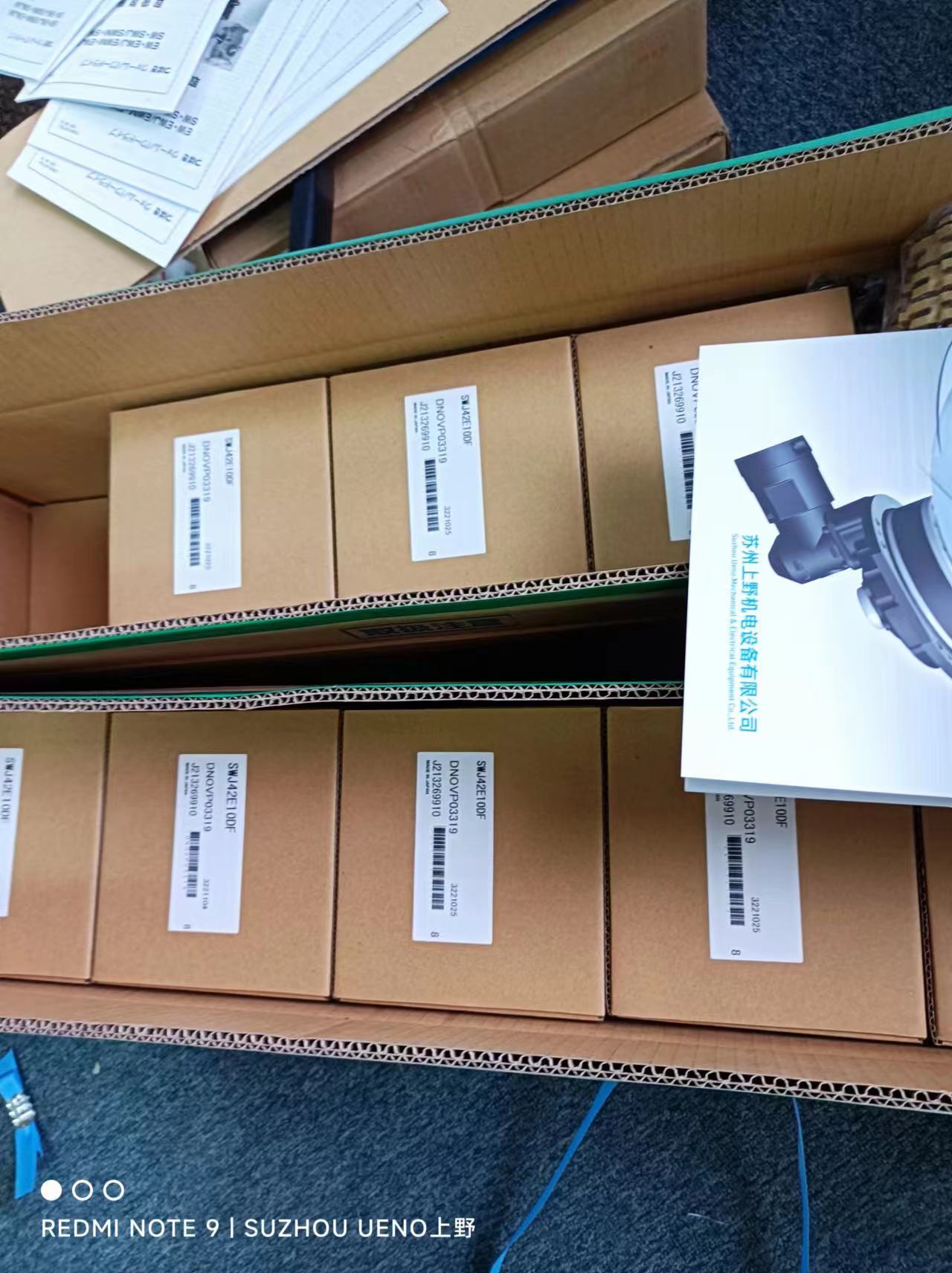

到货日本原装进口TSUBAKI椿本蜗轮蜗杆减速机型号:SWJ42E10DF
发布时间:2023-03-20 14:28:01 点击次数:374

到货日本原装进口TSUBAKI椿本蜗轮蜗杆减速机型号:SWJ42E10DF


苏州上野机电设备有限公司咨询电话:17895046997   刘先生  同微信




蜗轮驱动 SW/SWM, SWJ/SWJM系列


采用轴上安装·法兰安装的专用箱体,有助于简化装置。


输出轴提供实心轴·空心轴两类,还备有动力锁·锥形套等形式。


有助于削减组装工时。


SW 系列

蜗轮齿轮种类圆柱形蜗轮
尺寸小型~中型
芯间距离 80mm~200mm
减速比一级减速1/10~1/60
高减速比1/100~1/3600
扭矩300~5300 N・m

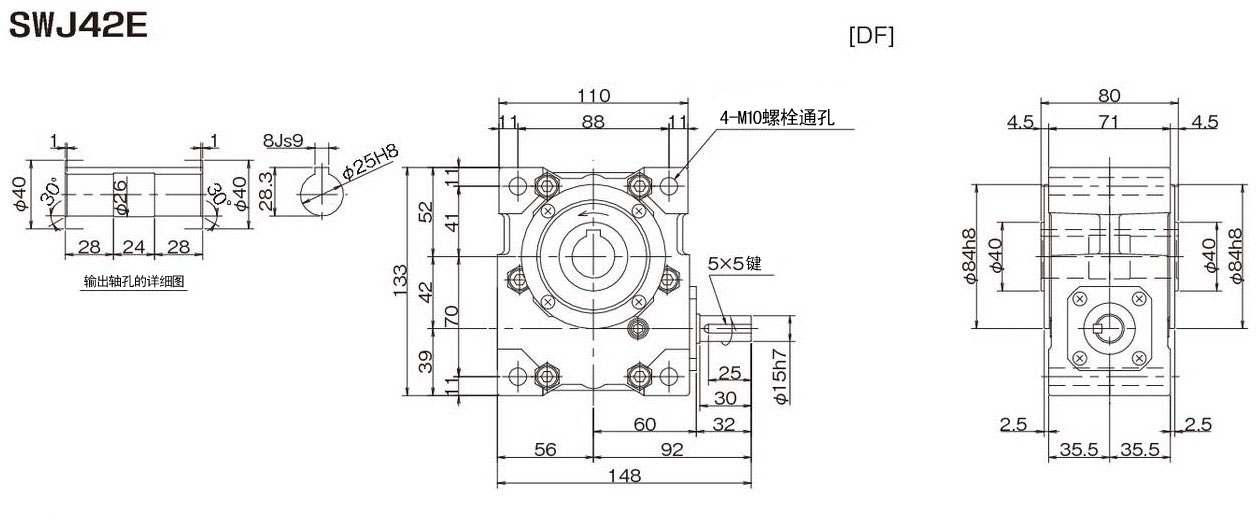

SWJ 系列

蜗轮齿轮种类圆柱形蜗轮
尺寸小型
芯间距离 25mm~70mm
减速比一级减速1/10~1/60
高减速比1/100~1/3600
扭矩12~300 N・m

特点

・高度平衡传动能力与效率&成本。


采用圆柱形蜗轮,利用长年积累的技术追求极致的齿面传动能力,高维度融合效率与成本。


・轴上&法兰安装设计有助于简化装置。


・提供小型~中型尺寸(芯间距离25~200)。


・SWJ系列采用安装方向自由的专用箱体。


传动能力表


减速比输入1750 r/min输入1450 r/min输入1150 r/min输入950 r/min输入500 r/min输入100 r/min大概
质量
kg
输入
kW
输出扭矩输入
kW
输出扭矩输入
kW
输出扭矩输入
kW
输出扭矩输入
kW
输出扭矩输入
kW
输出扭矩
N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}
100.8741.14.200.8145.54.650.7351.35.230.6756.55.760.4568.87.020.09768.87.023.2

・以1750~1450r/min的转速连续运转二小时以上时,因为需要考虑额定热负载,所以请参照目录21页的额定热负载系数。


输出中空轴 容许径向负载


输入转速
1750 r/min1450 r/min1150 r/min950 r/min500 r/min100 r/min
N{kgf}N{kgf}N{kgf}N{kgf}N{kgf}N{kgf}
178218218781922005205211321625292583783386


输出中空轴 容许轴向负载


输入转速
1750 r/min1450 r/min1150 r/min950 r/min500 r/min100 r/min
N{kgf}N{kgf}N{kgf}N{kgf}N{kgf}N{kgf}
344935236983774034412432944255055625733585


标准规格







润滑方式油浴方式·注油出货
DAPHNE ALPHA OILTE260
键规格新JIS普通 JIS B1301-1976(中实轴部用键一同出货)
涂装规格蒙塞尔2.5G6/3(绿色)
静电粉末喷涂:环氧聚酯类
防锈规格防锈期 室内保管6个月(工厂出厂后)
外部防锈处理:涂抹防锈脂   内部防锈处理:填充润滑油后密封






设置场所室内
环境温度-10℃~50℃
环境湿度95%以下(无结露)
高  度海拔1000m以下
环  境无腐蚀性及爆炸性气体·蒸气及无结露,尘埃少
安装方式自由安装




苏州上野机电设备有限公司销售型号如下:

1/10 中空 SWJ42E10DF

1/15 中空 SWJ42E15DF

1/20 中空 SWJ42E20DF

1/25 中空 SWJ42E25DF

1/30 中空 SWJ42E30DF

1/40 中空 SWJ42E40DF

1/50 中空 SWJ42E50DF

1/60 中空 SWJ42E60DF

1/10 中空 SWJ25E10DF

1/15 中空 SWJ25E15DF

1/20 中空 SWJ25E20DF

1/25 中空 SWJ25E25DF

1/30 中空 SWJ25E30DF

1/40 中空 SWJ25E40DF

1/50 中空 SWJ25E50DF

1/60 中空 SWJ25E60DF

1/10 中空 SWJ35E10DF

1/15 中空 SWJ35E15DF

1/20 中空 SWJ35E20DF

1/25 中空 SWJ35E25DF

1/30 中空 SWJ35E30DF

1/40 中空 SWJ35E40DF

1/50 中空 SWJ35E50DF

1/60 中空 SWJ35E60DF

1/10 中空 SWJ50E10DF

1/15 中空 SWJ50E15DF

1/20 中空 SWJ50E20DF

1/25 中空 SWJ50E25DF

1/30 中空 SWJ50E30DF

1/40 中空 SWJ50E40DF

1/50 中空 SWJ50E50DF

1/60 中空 SWJ50E60DF

1/10 中空 SWJ63E10DF

1/15 中空 SWJ63E15DF

1/20 中空 SWJ63E20DF

1/25 中空 SWJ63E25DF

1/30 中空 SWJ63E30DF

1/40 中空 SWJ63E40DF

1/50 中空 SWJ63E50DF

1/60 中空 SWJ63E60DF

1/10 中空 SWJ70E10LF

SWJ70E10RF

1/15 中空 SWJ70E15LF

SWJ70E15RF

1/20 中空 SWJ70E20LF

SWJ70E20RF

1/25 中空 SWJ70E25LF

SWJ70E25RF

1/30 中空 SWJ70E30LF

SWJ70E30RF

1/40 中空 SWJ70E40LF

SWJ70E40RF

1/50 中空 SWJ70E50LF

SWJ70E50RF

1/60 中空 SWJ70E60LF

SWJ70E60RF
