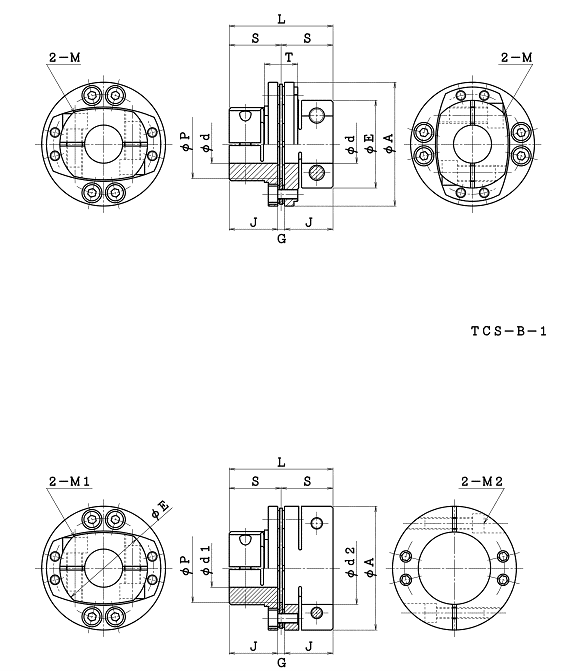

日本单板簧式高扭转刚性型酒井制作所SAKAI联轴器型号：TCS-80B-25X25
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
单板簧式高扭转刚性型
特点：
·通过独立板簧的单式实现高扭转刚性化。
·提高控制响应性。
| 種類 | 精密バネ軸継手 | 用途 | 標準 / サーボモータ / パルスモーター |
|---|---|---|---|
| 軸穴径（加工済） D1(φ) | 25 | 軸穴径（加工済） D2(φ) | 25 |
| 許容トルク（範囲）(N・m) | 100.01～500.00 | 外径A(φ) | 80 |
| 許容トルク(N・m) | 140 | 全長W(mm) | 68 |
| 慣性モーメント(kg・m2) | 1.15X10-3 | 本体材質 | [S45C] スチール |
| 許容偏心(mm) | 0.02 | 許容ミスアラインメント | 偏角 / 偏心 / エンドプレイ |
| 許容偏角(deg) | 1 | 最高回転数（範囲）(r/min) | 10,001～30,000 |
| 特性 | 高トルク / 高精度 | 許容エンドプレイ(±)(mm) | 0.58 |
| ディスク部材質 | [SUS304] ステンレス | 最高回転数(r/min) | 10000 |
| 許容偏心範囲(mm) | 0.02～0.2 | 分類 | カップリング本体 |
| RoHS <span style="text-indent: 100%; overflow: hidden; background: url(" cg="=")" display:="" width:="" height:="" margin-right:="" vertical-align:="">? | 10 | - | - |

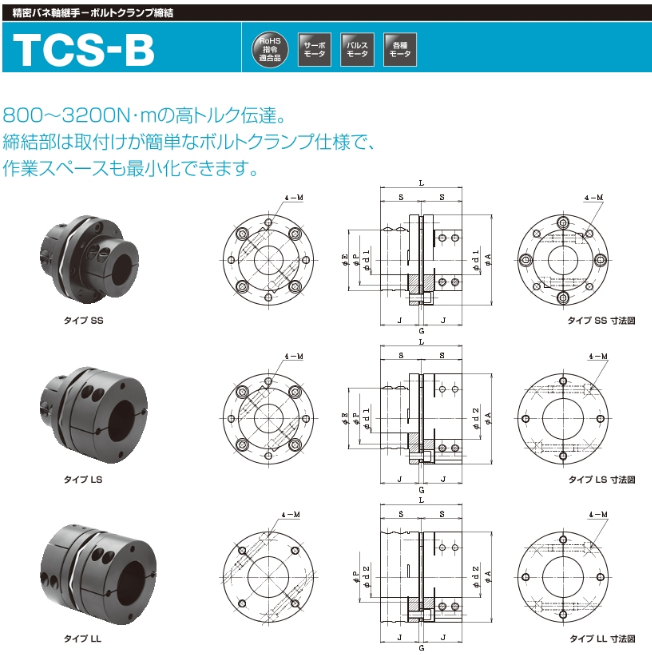

高剛性・高トルク！最高の回転伝達を実現！サカイ精密継手-板バネ式LA,TA,TC,LCシリーズ
軸継手自体の高剛性化と加工精度の向上に加え、軸締結部にダブルボルトクランプ式を採用し優れた回転伝達を実現！
TCシリーズ：剛性を重視した炭素鋼ボディにより高トルク・高精度が要求されるアプリケーションに最適。
外径：65～100mm
軸穴径：14～55mm
許容トルク：80～320N・ｍ
特長：従高トルク・高精度が要求されるアプリケーションに最適
従来品よりもねじり剛性が高い！
C型クランプ構造の場合でも、トルク伝達が遅れず位置決め誤差が出ない！

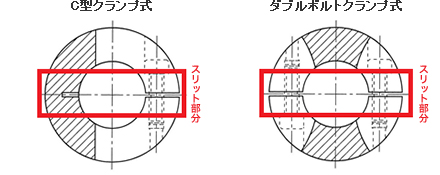

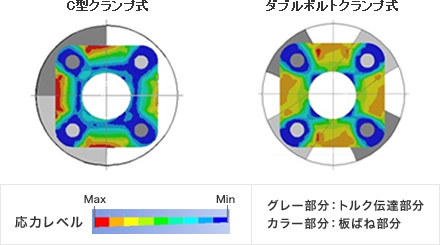

軸継手の左側にトルク伝達が偏っているC型クランプ式に対し、ダブルボルトクランプ式は板ばね全体を使ったトルク伝達なので優れた回転制度！
C型クランプではクランプの為のスリットが軸締結部の片側に大きく入るので、ねじり剛性は大きく低下してしまうのに対し、ダブルボルトクランプの場合は左右にスリットが入り中央部を残す構造のためねじり剛性の低下を小さくします！
苏州上野机电设备有限公司销售型号如下：
TCS-80B-15X15
TCS-80B-15X16
TCS-80B-15X17
TCS-80B-15X18
TCS-80B-15X19
TCS-80B-15X20
TCS-80B-15X22
TCS-80B-15X24
TCS-80B-15X25
TCS-80B-15X28
TCS-80B-15X30
TCS-80B-15X32
TCS-80B-15X35
TCS-80B-15X38
TCS-80B-15X40
TCS-80B-15X42
TCS-80B-15X45
TCS-80B-16X16
TCS-80B-16X17
TCS-80B-16X18
TCS-80B-16X19
TCS-80B-16X20
TCS-80B-16X22
TCS-80B-16X24
TCS-80B-16X25
TCS-80B-16X28
TCS-80B-16X30
TCS-80B-16X32
TCS-80B-16X35
TCS-80B-16X38
TCS-80B-16X40
TCS-80B-16X42
TCS-80B-16X45
TCS-80B-17X17
TCS-80B-17X18
TCS-80B-17X19
TCS-80B-17X20
TCS-80B-17X22
TCS-80B-17X24
TCS-80B-17X25
TCS-80B-17X28
TCS-80B-17X30
TCS-80B-17X32
TCS-80B-17X35
TCS-80B-17X38
TCS-80B-17X40
TCS-80B-17X42
TCS-80B-17X45
TCS-80B-18X18
TCS-80B-18X19
TCS-80B-18X20
TCS-80B-18X22
TCS-80B-18X24
TCS-80B-18X25
TCS-80B-18X28
TCS-80B-18X30
TCS-80B-18X32
TCS-80B-18X35
TCS-80B-18X38
TCS-80B-18X40
TCS-80B-18X42
TCS-80B-18X45
TCS-80B-19X19
TCS-80B-19X20
TCS-80B-19X22
TCS-80B-19X24
TCS-80B-19X25
TCS-80B-19X28
TCS-80B-19X30
TCS-80B-19X32
TCS-80B-19X35
TCS-80B-19X38
TCS-80B-19X40
TCS-80B-19X42
TCS-80B-19X45
TCS-80B-20X20
TCS-80B-20X22
TCS-80B-20X24
TCS-80B-20X25
TCS-80B-20X28
TCS-80B-20X30
TCS-80B-20X32
TCS-80B-20X35
TCS-80B-20X38
TCS-80B-20X40
TCS-80B-20X42
TCS-80B-20X45
TCS-80B-22X22
TCS-80B-22X24
TCS-80B-22X25
TCS-80B-22X28
TCS-80B-22X30
TCS-80B-22X32
TCS-80B-22X35
TCS-80B-22X38
TCS-80B-22X40
TCS-80B-22X42
TCS-80B-22X45
TCS-80B-24X24
TCS-80B-24X25
TCS-80B-24X28
TCS-80B-24X30
TCS-80B-24X32
TCS-80B-24X35
TCS-80B-24X38
TCS-80B-24X40
TCS-80B-24X42
TCS-80B-24X45
TCS-80B-25X25
TCS-80B-25X28
TCS-80B-25X30
TCS-80B-25X32
TCS-80B-25X35
TCS-80B-25X38
TCS-80B-25X40
TCS-80B-25X42
TCS-80B-25X45
TCS-80B-28X28
TCS-80B-28X30
TCS-80B-28X32
TCS-80B-28X35
TCS-80B-28X38
TCS-80B-28X40
TCS-80B-28X42
TCS-80B-28X45
TCS-80B-30X30
TCS-80B-30X32
TCS-80B-30X35
TCS-80B-30X38
TCS-80B-30X40
TCS-80B-30X42
TCS-80B-30X45
TCS-80B-32X32
TCS-80B-32X35
TCS-80B-32X38
TCS-80B-32X40
TCS-80B-32X42
TCS-80B-32X45
TCS-80B-35X35
TCS-80B-35X38
TCS-80B-35X40
TCS-80B-35X42
TCS-80B-35X45
