日本原装进口KURASHIKI KAKO仓敷化工缓冲器型号:KUB- 160-3
苏州上野机电设备有限公司询价咨询电话:17895046997 刘先生 同微信

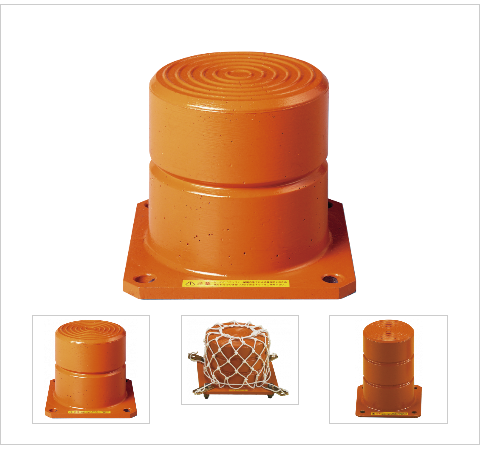

发挥高缓冲性能碰撞缓冲体
是使用聚氨酯弹性体的发泡体的碰撞缓冲体。
聚氨酯弹性体具有特殊气泡结构,可使其大变形,实现了低冲击力和高能量吸收能力。
高缓冲性能
由于气泡构造的大的行程碰撞能量的吸收成为可能,能低抑制冲击力。
低侧面鼓出
氨基甲酸酯被压缩时,内部的气泡被压缩,所以向侧面的突出是最小的。
(压缩75%时,外径增加约30%)
品 番 | D mm | A mm | P mm | t mm | d1 mm | 付属ボルト d-ℓ | H mm | 安全ネット | 体積 cm³ | 受圧面積 cm² | 製品質量 kg | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
太さmm | 網目mm | |||||||||||
KUB- 80-1 | 80 | 100 | 80 | 4.5 | 9 | M8-40 | 54 | 3 | 50 | 246 | 50 | 0.45 |
KUB- 80-2 | 99 | 470 | 0.57 | |||||||||
KUB- 100-1 | 100 | 135 | 100 | 4.5 | 11 | M10-40 | 64 | 3 | 50 | 460 | 80 | 0.84 |
KUB- 100-2 | 114 | 850 | 1 | |||||||||
KUB- 125-1 | 125 | 160 | 125 | 6 | 13 | M12-40 | 71 | 3 | 50 | 790 | 120 | 1.3 |
KUB- 125-2 | 131 | 1510 | 1.6 | |||||||||
KUB- 125-3 | 191 | 2250 | 2 | |||||||||
KUB- 160-1 | 160 | 200 | 160 | 10 | 17 | M16-50 | 85 | 3 | 50 | 1480 | 200 | 3.7 |
KUB- 160-2 | 160 | 2970 | 4.4 | |||||||||
KUB- 160-3 | 235 | 4460 | 5.2 | |||||||||
KUB- 200-1 | 200 | 250 | 200 | 12 | 22 | M20-60 | 87 | 3 | 50 | 2300 | 310 | 6.6 |
KUB- 200-2 | 162 | 4600 | 7.8 | |||||||||
KUB- 200-3 | 237 | 6950 | 9 | |||||||||
KUB- 200-4 | 312 | 9280 | 10 | |||||||||
KUB- 250-1 | 250 | 315 | 250 | 16 | 22 | M20-60 | 91 | 4 | 75 | 3580 | 490 | 15 |
KUB- 250-2 | 166 | 7220 | 16 | |||||||||
KUB- 250-3 | 241 | 10600 | 17 | |||||||||
KUB- 250-4 | 316 | 14500 | 19 | |||||||||
KUB- 250-5 | 391 | 18400 | 20 | |||||||||
KUB- 315-1 | 315 | 400 | 315 | 16 | 22 | M20-60 | 91 | 4 | 75 | 5630 | 780 | 22 |
KUB- 315-2 | 166 | 11400 | 25 | |||||||||
KUB- 315-3 | 241 | 17200 | 28 | |||||||||
KUB- 315-4 | 316 | 22900 | 31 | |||||||||
KUB- 315-5 | 391 | 28600 | 34 | |||||||||
KUB- 315-6 | 466 | 34300 | 37 | |||||||||
KUB- 400-1 | 400 | 500 | 400 | 22 | 26 | M24-75 | 97 | 5 | 100 | 8970 | 1260 | 46 |
KUB- 400-2 | 172 | 18300 | 51 | |||||||||
KUB- 400-3 | 247 | 27500 | 56 | |||||||||
KUB- 400-4 | 322 | 36700 | 60 | |||||||||
KUB- 400-5 | 397 | 46000 | 65 | |||||||||
KUB- 400-6 | 472 | 55200 | 69 | |||||||||
KUB- 400-7 | 547 | 64500 | 74 | |||||||||
KUB- 400-8 | 622 | 73800 | 78 |
※塗装:ウレタン塗料、標準色:マンセル2.5YR3/8
(特注色は日本塗料工業会の色見本番号を指定してください)
※安全ネットの品番は対象KUBの品番末尾に"N"を付けて表します。
(例:KUB-315-5N)本体と併せてご用命ください。
高所取付けの場合 安全ネットを必ず取付けてください。
ウレタンフォーム劣化による落下で怪我をするおそれがあります。
(1)ハイバッファーを十分な剛性のある土台の上に置きます。
(2)付属のボルトをネットコネクタに通し、プレート側から差し込みます。
(3)安全ネットをハイバッファーに被せ、ネットコネクタの穴にしっかりと結びつけます。
(1)衝撃をウレタンフォームの平面部で垂直に受けるように取付けてください。
(2)衝突体の衝突面は、ウレタンフォームが傷つかないよう、エッジ等がないようにしてください。
(3)衝突体の衝突面は、ウレタンフォームの断面積の2.2倍以上大きくしてください。
(4)取付けボルトの頭がウレタンフォーム側になるように取付けてください。
(5)安全ネットは付属のネットコネクタを使ってしっかりと結びつけてください。
(1)使用開始2年目以降は半年ごとに点検してください。
(2)点検要領はマイナスドライバー(刃幅約 6mm、刃厚約 0.8mm)を使用し、本体側面に基準荷重 20N で押し付けます。
(3)ドライバーを基準荷重で押し付けて本体に突き刺さる場合は直ちに交換してください。
ウレタンフォームは、空気中の水蒸気やオゾン、紫外線などによって劣化します。
また、高温の場合劣化の進行が速くなります。使用中はもちろん長期保管時も注意してください。
(1)屋外で使用するときは直射日光が当たらないようにしてください。
(2)酸・アルカリ・有機溶剤等の化合物や高温多湿の環境では使用できません。
(3)雰囲気温度は、-20℃~ 60℃で使ってください。輻射熱は防熱板で保護してください。
(4)製品寿命の目安は屋内で 3 年、屋外で 2 年です。
使用環境が良ければ更に長期使用が出来ますが、半年ごとの点検をしてください。
(1)許容たわみ率は 75%ですが、非常時以外の衝突ではたわみ率を60%以下にして選定してください。
また、衝突頻度が高い場合(1 日 10 回以上)は、たわみ率を50%以下にしてください。
(2)両側取付けの場合、ウレタンフォームの直径は同じものを使うようにし、対向したウレタンフォームの高さの合計は直径の 1.8 倍以下になるように選定してください。また、KRB 形と対向させないでください。
苏州上野机电设备有限公司销售型号如下:
KUB- 80-1
KUB- 80-2
KUB- 100-1
KUB- 100-2
KUB- 125-1
KUB- 125-2
KUB- 125-3
KUB- 160-1
KUB- 160-2
KUB- 160-3
KUB- 200-1
KUB- 200-2
KUB- 200-3
KUB- 200-4
KUB- 250-1
KUB- 250-2
KUB- 250-3
KUB- 250-4
KUB- 250-5
KUB- 315-1
KUB- 315-2
KUB- 315-3
KUB- 315-4
KUB- 315-5
KUB- 315-6
KUB- 400-1
KUB- 400-2
KUB- 400-3
KUB- 400-4
KUB- 400-5
KUB- 400-6
KUB- 400-7
KUB- 400-8
