日本FREEBEAR万向滚珠/举模器型号：C-3S
发布时间：2020-02-24 15:44:44 点击次数：798

推奨取付け穴寸法
（穴の深さはボールの出シロに合わせ調整してください）


型式abc
□-3S∅20.5+0.108.6〜15.42以上
□-5S∅26+0.1012〜21.62以上

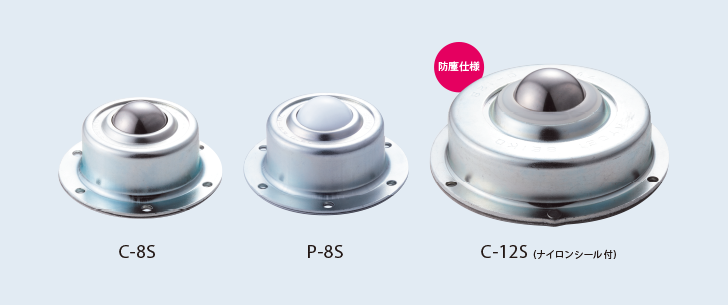

フリーベア

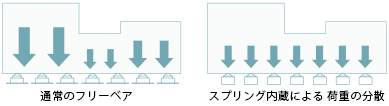

右図のような特殊な形状の搬送物では偏荷重が発生する場合があり、このような場合、スプリング内蔵品であれば荷重を分散させることが可能です。

（単位：mm）

型式許容荷重取付強さ最大強さメインボール小ボール本体自重ABCDEFデータ
ダウンロード
（DXF/PDF）
C-3S5kg49N(5kgf)68N(7kgf)スチールスチールスチール18g∅20∅132.813.417.27/16″球(∅11.1125)DXFPDF
S-3S5kg49N(5kgf)68N(7kgf)SUSSUSSUS17g∅20∅132.813.417.27/16″球(∅11.1125)DXFPDF
P-3S1kg9.8N(1kgf)14.7N(1.5kgf)ナイロンSUSスチール12g∅20∅132.813.417.27/16″球(∅11.1125)DXFPDF
C-5S8kg78N(8kgf)107N(11kgf)スチールスチールスチール37g∅25.8∅17.53.717.523.65/8″球(∅15.875)DXFPDF
P-5S2kg19.6N(2kgf)34.3N(3.5kgf)ナイロンSUSスチール21g∅25.8∅17.53.717.523.65/8″球(∅15.875)DXFPDF

フリーベア

苏州上野机电设备有限公司销售型号：


C-3S  FREEBEAR万向球 苏州上野


S-3S  FREEBEAR万向球 苏州上野


P-3S  FREEBEAR万向球 苏州上野


C-5S  FREEBEAR万向球 苏州上野


P-5S  FREEBEAR万向球 苏州上野


C-8R  FREEBEAR万向球 苏州上野

J-8Y-BK  FREEBEAR万向球 苏州上野


J-8Y-WH  FREEBEAR万向球 苏州上野


J-8K  FREEBEAR万向球 苏州上野


C-8Y-SL4  FREEBEAR万向球 苏州上野


S-8Y-SL4  FREEBEAR万向球 苏州上野


C-8L-SL4  FREEBEAR万向球 苏州上野


S-8L-SL4  FREEBEAR万向球 苏州上野


C-12K  FREEBEAR万向球 苏州上野


S-12K  FREEBEAR万向球 苏州上野


P-12K  FREEBEAR万向球 苏州上野


C-8B  FREEBEAR万向球 苏州上野


P-8B  FREEBEAR万向球 苏州上野


C-5HQ  FREEBEAR万向球 苏州上野


C-6HQ  FREEBEAR万向球 苏州上野


C-8HQ  FREEBEAR万向球 苏州上野


J-3H-CR  FREEBEAR万向球 苏州上野


J-5H-CR  FREEBEAR万向球 苏州上野

C-5HS  FREEBEAR万向球 苏州上野


C-6HS  FREEBEAR万向球 苏州上野


C-8HS  FREEBEAR万向球 苏州上野


C-8HS-200  FREEBEAR万向球 苏州上野


C-5HS  FREEBEAR万向球 苏州上野


C-6HS  FREEBEAR万向球 苏州上野


C-8HS  FREEBEAR万向球 苏州上野


C-8HS-200  FREEBEAR万向球 苏州上野


C-6DS  FREEBEAR万向球 苏州上野


C-8DS  FREEBEAR万向球 苏州上野


C-6DS  FREEBEAR万向球 苏州上野


C-8DS  FREEBEAR万向球 苏州上野


C-4HS-20  FREEBEAR万向球 苏州上野


C-5HS-50  FREEBEAR万向球 苏州上野


C-6DZ  FREEBEAR万向球 苏州上野


C-8DZ  FREEBEAR万向球  苏州上野


C-12DZ  FREEBEAR万向球 苏州上野


C-4D  FREEBEAR万向球 苏州上野


S-4D  FREEBEAR万向球 苏州上野


C-5D  FREEBEAR万向球 苏州上野


S-5D  FREEBEAR万向球 苏州上野


C-6D  FREEBEAR万向球 苏州上野


S-6D  FREEBEAR万向球 苏州上野


C-5DR  FREEBEAR万向球 苏州上野


C-6DR  FREEBEAR万向球 苏州上野


C-8D  FREEBEAR万向球 苏州上野


S-8D  FREEBEAR万向球 苏州上野


C-8DA  FREEBEAR万向球  苏州上野


C-12HD  FREEBEAR万向球 苏州上野


C-12HDR  FREEBEAR万向球 苏州上野


C-4D  FREEBEAR万向球 苏州上野


S-4D  FREEBEAR万向球 苏州上野


C-5D  FREEBEAR万向球 苏州上野


S-5D  FREEBEAR万向球 苏州上野


C-6D  FREEBEAR万向球 苏州上野


S-6D  FREEBEAR万向球 苏州上野


C-5DR  FREEBEAR万向球 苏州上野


C-6DR  FREEBEAR万向球  苏州上野


C-8D  FREEBEAR万向球 苏州上野


S-8D  FREEBEAR万向球 苏州上野


C-8DA  FREEBEAR万向球  苏州上野


C-12HD  FREEBEAR万向球 苏州上野


C-12HDR  FREEBEAR万向球 苏州上野


C-6HAL-W  FREEBEAR万向球 苏州上野


C-6HJ  FREEBEAR万向球 苏州上野


S-6HJ  FREEBEAR万向球 苏州上野


J-6HJ  FREEBEAR万向球 苏州上野


C-8HJ  FREEBEAR万向球 苏州上野


S-8HJ  FREEBEAR万向球 苏州上野


C-8HA  FREEBEAR万向球 苏州上野


S-8HA  FREEBEAR万向球 苏州上野


C-10H  FREEBEAR万向球 苏州上野


C-12H  FREEBEAR万向球 苏州上野


S-12H  FREEBEAR万向球 苏州上野


C-16H  FREEBEAR万向球 苏州上野


C-24H  FREEBEAR万向球 苏州上野


C-12HR  FREEBEAR万向球 苏州上野


C-32H  FREEBEAR万向球 苏州上野


C-40H  FREEBEAR万向球 苏州上野


C-48H  FREEBEAR万向球 苏州上野
