用于压力机FREEBEAR福力百亚万向球型号:C-8HS-200
发布时间:2022-12-08 09:50:13 点击次数:1723

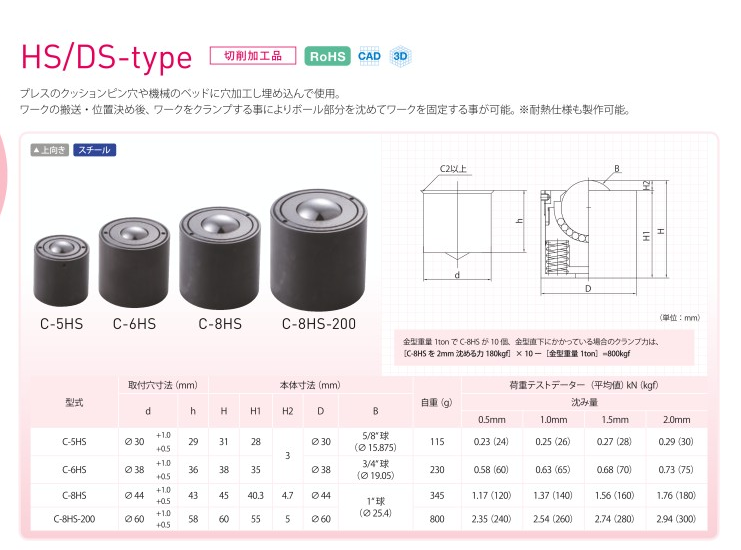

用于压力机FREEBEAR福力百亚万向球型号:C-8HS-200


苏州上野机电设备有限公司询价咨询电话:17895046997   刘先生   同微信



特点:

在压力机的缓冲销孔和机械床上进行孔加工,埋入使用。

工件搬运、定位后,可以通过夹紧工件使球部分下沉来固定工件。


【特長】

・プレスのクッションピン穴や機械のベッドに穴加工し埋め込んで使用

・ワークの搬送・位置決め後、ワークをクランプする事によりボール部分を沈めてワークを固定する事が可能



プレスのクッションピン穴や機械のベッドに穴加工し埋め込んで使用。
ワークの搬送・位置決め後、ワークをクランプする事によりボール部分を沈めてワークを固定する事が可能。
※耐熱仕様も製作可能。

(単位:mm)

型式取付穴寸法(mm)本体寸法(mm)自重(g)
dhHH1H2DB
C-5HS∅30+1.02931283∅305/8″球(∅15.875)115
+0.5
C-6HS∅38+1.0363835∅383/4″球(∅19.05)230
+0.5
C-8HS∅44+1.0434540.34.7∅441″球(∅25.4)345
+0.5
C-8HS-200∅60+1.05860555∅60800
+0.5
scrollable
型式荷重テストデーター(平均値)kN(kgf)データ
ダウンロード
(DXF/PDF)
沈み量
0.5mm1.0mm1.5mm2.0mm
C-5HS0.23(24)0.25(26)0.27(28)0.29(30)
C-6HS0.58(60)0.63(65)0.68(70)0.73(75)
C-8HS1.17(120)1.37(140)1.56(160)1.76(180)
C-8HS-2002.35(240)2.54(260)2.74(280)2.94(300)
