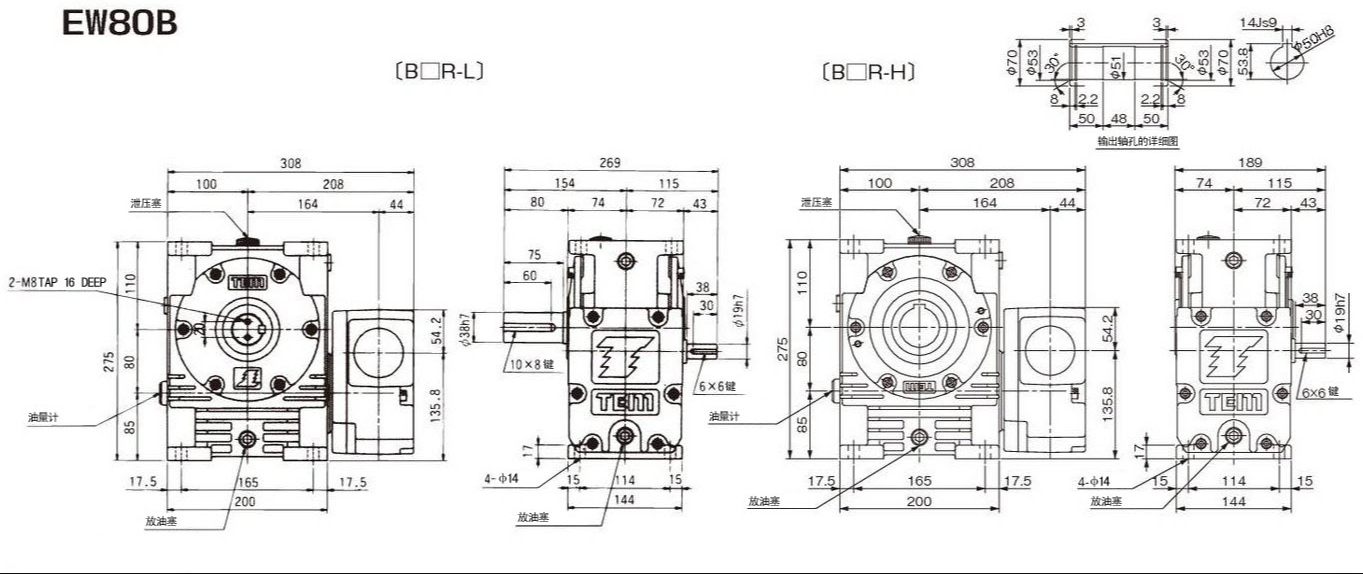

日本高度平衡传动能力的TSUBAKI椿本蜗轮蜗杆减速机型号：EW80B150L-H
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
蜗轮驱动 EW/EWM, EWJ/EWJM系列
传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
底脚安装为基本型，输出轴可提供实心轴或中空轴。
实心轴型最适于联轴器联结，链条·输送带的驱动。
种类丰富，有助于简化装置。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
| 减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 大概 质量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 150 | 0.747 | 430 | 43.9 | 0.637 | 433 | 44.2 | 0.522 | 437 | 44.6 | 0.442 | 439 | 44.8 | 0.251 | 445 | 45.4 | 0.059 | 450 | 45.9 | 38 |
| N | {kgf} |
|---|---|
| 8849 | 903 |
| N | {kgf} |
|---|---|
| 11593 | 1183 |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔2.5G6/3（绿色） | |
| 底层：清漆类底漆 表层：清漆类涂料 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 水平·垂直安装 | |
苏州上野机电设备有限公司销售型号如下：
1/10 实心
EW80T10L
EW80T10R
EW80T10LR
EW80B10L
EW80B10R
EW80B10LR
EW80V10LU
EW80V10LD
EW80V10LUD
EW80V10RU
EW80V10RD
EW80V10RUD
中空
EW80T10H
EW80B10H
1/15 实心
EW80T15L
EW80T15R
EW80T15LR
EW80B15L
EW80B15R
EW80B15LR
EW80V15LU
EW80V15LD
EW80V15LUD
EW80V15RU
EW80V15RD
EW80V15RUD
中空
EW80T15H
EW80B15H
1/20 实心
EW80T20L
EW80T20R
EW80T20LR
EW80B20L
EW80B20R
EW80B20LR
EW80V20LU
EW80V20LD
EW80V20LUD
EW80V20RU
EW80V20RD
EW80V20RUD
中空
EW80T20H
EW80B20H
1/25 实心
EW80T25L
EW80T25R
EW80T25LR
EW80B25L
EW80B25R
EW80B25LR
EW80V25LU
EW80V25LD
EW80V25LUD
EW80V25RU
EW80V25RD
EW80V25RUD
中空
EW80T25H
EW80B25H
1/30 实心
EW80T30L
EW80T30R
EW80T30LR
EW80B30L
EW80B30R
EW80B30LR
EW80V30LU
EW80V30LD
EW80V30LUD
EW80V30RU
EW80V30RD
EW80V30RUD
中空
EW80T30H
EW80B30H
1/40 实心
EW80T40L
EW80T40R
EW80T40LR
EW80B40L
EW80B40R
EW80B40LR
EW80V40LU
EW80V40LD
EW80V40LUD
EW80V40RU
EW80V40RD
EW80V40RUD
中空
EW80T40H
EW80B40H
1/50 实心
EW80T50L
EW80T50R
EW80T50LR
EW80B50L
EW80B50R
EW80B50LR
EW80V50LU
EW80V50LD
EW80V50LUD
EW80V50RU
EW80V50RD
EW80V50RUD
中空
EW80T50H
EW80B50H
1/60 实心
EW80T60L
EW80T60R
EW80T60LR
EW80B60L
EW80B60R
EW80B60LR
EW80V60LU
EW80V60LD
EW80V60LUD
EW80V60RU
EW80V60RD
EW80V60RUD
中空
EW80T60H
EW80B60H
1/100 实心
EW80B100L-R
EW80B100R-L
EW80B100L-LR
EW80B100R-LR
EW80V100L-RU
EW80V100L-RD
EW80V100L-RUD
EW80V100R-LU
EW80V100R-LD
EW80V100R-LUD
中空
EW80B100L-H
EW80B100R-H
1/150 实心
EW80B150L-R
EW80B150R-L
EW80B150L-LR
EW80B150R-LR
EW80V150L-RU
EW80V150L-RD
EW80V150L-RUD
EW80V150R-LU
EW80V150R-LD
EW80V150R-LUD
中空
EW80B150L-H
EW80B150R-H
1/200 实心
EW80B200L-R
EW80B200R-L
EW80B200L-LR
EW80B200R-LR
EW80V200L-RU
EW80V200L-RD
EW80V200L-RUD
EW80V200R-LU
EW80V200R-LD
EW80V200R-LUD
中空
EW80B200L-H
EW80B200R-H
1/250 实心
EW80B250L-R
EW80B250R-L
EW80B250L-LR
EW80B250R-LR
EW80V250L-RU
EW80V250L-RD
EW80V250L-RUD
EW80V250R-LU
EW80V250R-LD
EW80V250R-LUD
中空
EW80B250L-H
EW80B250R-H
1/300 实心
EW80B300L-R
EW80B300R-L
EW80B300L-LR
EW80B300R-LR
EW80V300L-RU
EW80V300L-RD
EW80V300L-RUD
EW80V300R-LU
EW80V300R-LD
EW80V300R-LUD
中空
EW80B300L-H
EW80B300R-H
1/400 实心
EW80B400L-R
EW80B400R-L
EW80B400L-LR
EW80B400R-LR
EW80V400L-RU
EW80V400L-RD
EW80V400L-RUD
EW80V400R-LU
EW80V400R-LD
EW80V400R-LUD
中空
EW80B400L-H
EW80B400R-H
1/500 实心
EW80B500L-R
EW80B500R-L
EW80B500L-LR
EW80B500R-LR
EW80V500L-RU
EW80V500L-RD
EW80V500L-RUD
EW80V500R-LU
EW80V500R-LD
EW80V500R-LUD
中空
EW80B500L-H
EW80B500R-H
1/600 实心
EW80B600L-R
EW80B600R-L
EW80B600L-LR
EW80B600R-LR
EW80V600L-RU
EW80V600L-RD
EW80V600L-RUD
EW80V600R-LU
EW80V600R-LD
EW80V600R-LUD
中空
EW80B600L-H
EW80B600R-H
1/800 实心
EW80B800L-R
EW80B800R-L
EW80B800L-LR
EW80B800R-LR
EW80V800L-RU
EW80V800L-RD
EW80V800L-RUD
EW80V800R-LU
EW80V800R-LD
EW80V800R-LUD
中空
EW80B800L-H
EW80B800R-H
1/1000 实心
EW80B1000L-R
EW80B1000R-L
EW80B1000L-LR
EW80B1000R-LR
EW80V1000L-RU
EW80V1000L-RD
EW80V1000L-RUD
EW80V1000R-LU
EW80V1000R-LD
EW80V1000R-LUD
中空
EW80B1000L-H
EW80B1000R-H
1/1200 实心
EW80B1200L-R
EW80B1200R-L
EW80B1200L-LR
EW80B1200R-LR
EW80V1200L-RU
EW80V1200L-RD
EW80V1200L-RUD
EW80V1200R-LU
EW80V1200R-LD
EW80V1200R-LUD
中空
EW80B1200L-H
EW80B1200R-H
1/1500 实心
EW80B1500L-R
EW80B1500R-L
EW80B1500L-LR
EW80B1500R-LR
EW80V1500L-RU
EW80V1500L-RD
EW80V1500L-RUD
EW80V1500R-LU
EW80V1500R-LD
EW80V1500R-LUD
中空
EW80B1500L-H
EW80B1500R-H
1/1800 实心
EW80B1800L-R
EW80B1800R-L
EW80B1800L-LR
EW80B1800R-LR
EW80V1800L-RU
EW80V1800L-RD
EW80V1800L-RUD
EW80V1800R-LU
EW80V1800R-LD
EW80V1800R-LUD
中空
EW80B1800L-H
EW80B1800R-H
1/2400 实心
EW80B2400L-R
EW80B2400R-L
EW80B2400L-LR
EW80B2400R-LR
EW80V2400L-RU
EW80V2400L-RD
EW80V2400L-RUD
EW80V2400R-LU
EW80V2400R-LD
EW80V2400R-LUD
中空
EW80B2400L-H
EW80B2400R-H
1/3000 实心
EW80B3000L-R
EW80B3000R-L
EW80B3000L-LR
EW80B3000R-LR
EW80V3000L-RU
EW80V3000L-RD
EW80V3000L-RUD
EW80V3000R-LU
EW80V3000R-LD
EW80V3000R-LUD
中空
EW80B3000L-H
EW80B3000R-H
1/3600 实心
EW80B3600L-R
EW80B3600R-L
EW80B3600L-LR
EW80B3600R-LR
EW80V3600L-RU
EW80V3600L-RD
EW80V3600L-RUD
EW80V3600R-LU
EW80V3600R-LD
EW80V3600R-LUD
中空
EW80B3600L-H
EW80B3600R-H
