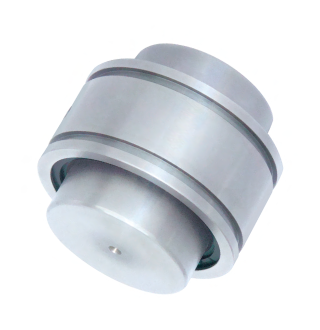

日本高速旋转用株式会社KYUSHU HASEC九州联轴器:IUS-C-20
苏州上野机电设备有限公司询价咨询电话:17895046997 刘先生 同微信
特长
●紧凑,最适合在狭小的场所使用!
●应对高转矩!
●JIS B1456滚子链联轴器和配合尺寸完全贴合。
●添加了适量润滑脂(含气管),改善了适量加油作业。
●通过油封插入工具(正在申请实用新型),加快了组装工作。
●高速稳定性高的套筒型。
●实现了高速、高负荷、长寿命。
特长 ●紧凑,最适合在狭小的场所使用! ●应对高转矩! ●JIS B1456滚子链联轴器和配合尺寸完全贴合。 ●添加了适量润滑脂(含气管),改善了适量加油作业。 ●通过油封插入工具(正在申请实用新型),加快了组装工作。 ●高速稳定性高的套筒型。 ●实现了高速、高负荷、长寿命。
用途
●高速旋转用
炼铁机械
成套设备
造纸机器
机床
各种泵
其他所有领域的一般工业机械测量仪器等

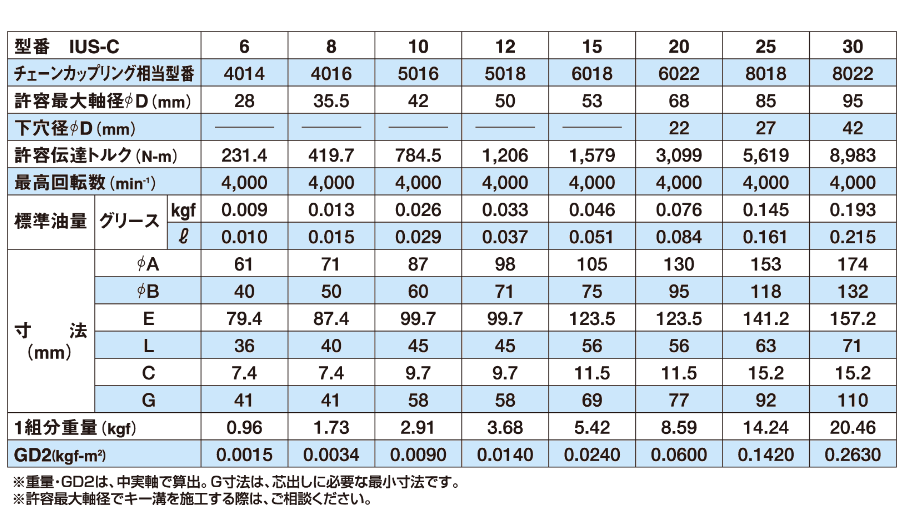

駆動・従動軸径が、スペック表の「許容最大軸径」以内である型番を選定してください。

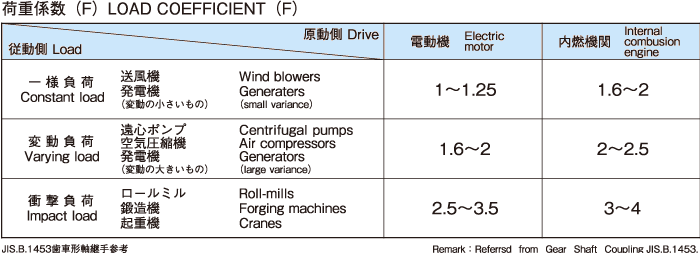

①荷重係数(F)を次の表より選定してください。
②次式により伝達トルクを計算してください。
T:伝達トルク(N-m)
P:伝達動力(kW)
F:荷重係数
N:回転数(min-1)
③算出した伝達トルクが、スペック表の「許容伝達トルク」以内の型番を選定してください。
上記1項「使用軸径」から選定した型番と合わせて、最終的な型番を決めてください。
スペック表の「許容伝達トルク」値は、傾斜角0°の場合の歯面接触許容伝達トルクを表しています。

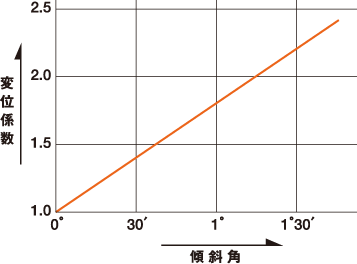

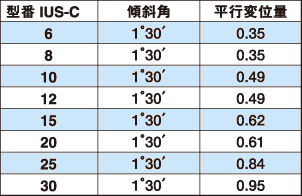

偏心させてご使用の場合は、下表より変位係数(K)を求め、(A)式によって傾斜を考慮した伝達トルクを計算し、その値がスペック表の「許容伝達トルク」値を上回らない型番をお選びください。
Tm:傾斜を考慮した伝達トルク(N-m)
T:伝達トルク(N-m) ※上記2-②で求めた値です
K:変位係数
潤滑油は、ギヤカップリング用グリース適量チューブ入り(別売)をご使用ください。
適量給油作業が大きく改善されます。
※別売:純正グリース 55gチューブ(モリLGグリースNo.1)

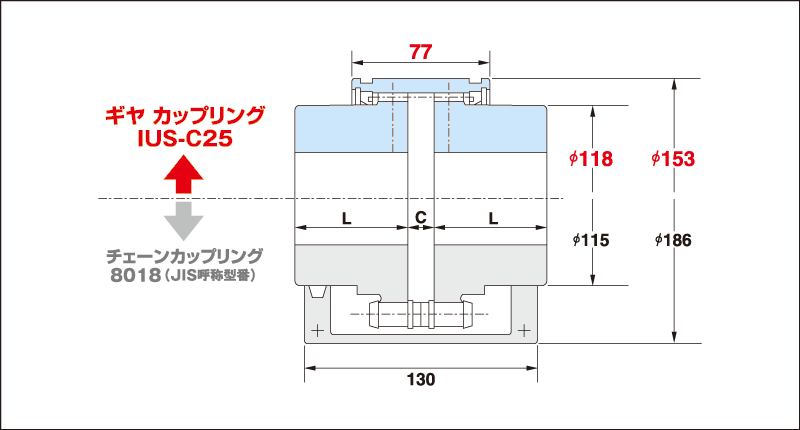

スペック対比例

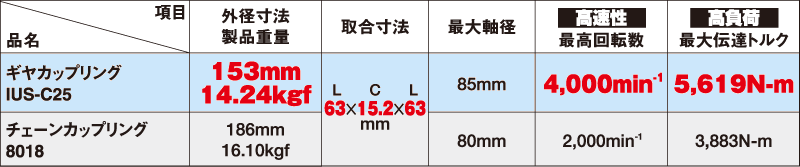

対比表
苏州上野机电设备有限公司销售型号如下:
IUS-C-6
IUS-C-8
IUS-C-10
IUS-C-12
IUS-C-15
IUS-C-20
IUS-C-25
IUS-C-30
