日本株式会社NISSEI减速机 型号：AF3FZ22L-200L100S1 1/200
基本情報 | 製品名 | |
|---|---|---|
生産情報/代替品情報 | 現行製品 | |
シリーズ | サーボモータ用高精度減速機 | |
標準価格 | - | |
標準納期[工場出荷日] | - | |
性能値 | 許容平均トルク | 47 N・m |
モータ定格時出力トルク（3000r/min） | 47 N・m | |
起動・停止許容ピークトルク | 94 N・m | |
出力軸許容 O.H.L | 2550N | |
内部慣性モーメント[入力軸換算] | 0.0000343kg・㎡ | |
出力軸許容スラスト荷重 | 637N | |
許容慣性モーメント［入力軸換算］ | 0.00025kg・㎡ | |
バックラッシ精度 | 30分 | |
定格入力回転速度 | 3000r/min | |
最高入力回転速度 | 3000r/min | |
連続定格入力トルク | 0.32N・m | |
減速機仕様 | 出力軸タイプ/取付 | 同心中実軸 |
枠番および出力軸径 | 22 mm | |
減速比 (実減速比) | 1/200 (1/200) | |
出力軸キー溝の有無 出力軸キー材の有無 | 出力軸キー溝有り 出力軸キー材有り | |
出力軸材質 | 炭素鋼 | |
定格入力モータ容量 ※3000r/min 基準 | 100W | |
サーボモータ 取付フランジ種別 | S1 | |
モータマッチング・容量形状種別一覧表 | ||
防水・防塵対応 （保護構造相当） | IP44 | |
質量・梱包 | 概略質量 | 6 kg |
梱包形状 | 段ボール 307×261×230 |
苏州上野机电设备有限公司销售电话：178-9504-6997 刘经理 微信同号

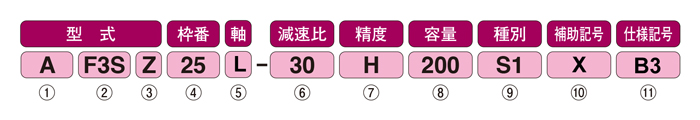

| （1）シリーズ名 | A：GTR-AR | |
|---|---|---|
| （2）タイプ区分 | G3L：平行軸（脚取付） | |
| G3F：平行軸（フランジ取付） | ||
| G3K：平行軸（小フランジ取付 枠番32まで） | ||
| H2L：直交軸（脚取付） | ||
| F3S：同心中空軸（両面フランジ取付） | ||
| F3F：同心中実軸（両面フランジ取付） | ||
| （3）モータ区分 | Z：サーボモータ用高精度減速機（Z型減速機） | |
| （4）枠番及び出力軸径 | 出力軸径（中空軸タイプは内径、その他のタイプは外径） | |
| （5）軸配置 | 1分・3分仕様 （AF3Fタイプのみ） | H：入力側から見て出力軸が左に出るもの |
| M：入力側から見て出力軸が右に出るもの | ||
| F：出力軸が両側に出るもの | ||
| 低バックラッシ仕様 | L：入力側から見て出力軸が左に出るもの | |
| R：入力側から見て出力軸が右に出るもの | ||
| T：出力軸が両側に出るもの | ||
| （6）減速比 | 5：1／5 240：1／240 | |
| （7）バックラッシ精度 | H：バックラッシ精度1分 | |
| M：バックラッシ精度3分 | ||
| L：バックラッシ精度30分（一部機種除く） | ||
| （8）容量 | 100：100W相当 | |
| 200：200W相当 | ||
| 400：400W相当 | ||
| 750：750W相当 | ||
| 1,000：1,000W相当（1分・3分仕様のみ） | ||
| 2,000：2,000W相当 | ||
| （9）サーボモータ取り付けフランジ種別 | F1、F2、F3、F31、F33 | |
| S1、S2、S3、S4、S5、S6 | ||
| K21、K22、K23、K31、K32、K33 | ||
| （10）補助記号 | 空欄：標準仕様 | |
| X：特殊仕様追加認識記号 | ||
| （11）仕様記号 | 入力軸継手締結用レンチ穴位置指示記号 | |
1、（5）軸配置中記載以外の型式の場合は“空欄”。
2、サーボモータと取付可能なフランジ種別と形状はデジタルカタログを参照ください。
3、詳細の入力軸継手締結用レンチ穴はデジタルカタログの指?記号?覧表をご参照ください。
苏州上野机电设备有限公司销售型号：
AF3FZ18H-10H100S1
AF3FZ18H-10M100S1
AF3FZ18H-15H100S1
AF3FZ18H-15M100S1
AF3FZ18H-20H100S1
AF3FZ18H-20M100S1
AF3FZ18H-25H100S1
AF3FZ18H-25M100S1
AF3FZ18H-30H100S1
AF3FZ18H-30M100S1
AF3FZ18H-40H100S1
AF3FZ18H-40M100S1
AF3FZ18H-50H100S1
AF3FZ18H-50M100S1
AF3FZ18H-60H100S1
AF3FZ18H-60M100S1
AF3FZ18H-75H100S1
AF3FZ18H-75M100S1
AF3FZ18H-90H100S1
AF3FZ18H-90M100S1
AF3FZ18H-120H100S1
AF3FZ18H-120M100S1
AF3FZ18L-10L100S1
AF3FZ18L-15L100S1
AF3FZ18L-20L100S1
AF3FZ18L-25L100S1
AF3FZ18L-30L100S1
AF3FZ18L-40L100S1
AF3FZ18L-50L100S1
AF3FZ18L-60L100S1
苏州上野机电设备有限公司销售型号：
AF3FZ22H-10H200S1
AF3FZ22H-10M200S1
AF3FZ22H-15H200S1
AF3FZ22H-15M200S1
AF3FZ22H-20H200S1
AF3FZ22H-20M200S1
AF3FZ22H-25H200S1
AF3FZ22H-25M200S1
AF3FZ22H-30H200S1
AF3FZ22H-30M200S1
AF3FZ22H-40H200S1
AF3FZ22H-40M200S1
AF3FZ22H-50H200S1
AF3FZ22H-50M200S1
AF3FZ22H-60H200S1
AF3FZ22H-60M200S1
AF3FZ22L-10L200S1
AF3FZ22L-15L200S1
AF3FZ22L-20L200S1
AF3FZ22L-25L200S1
AF3FZ22L-30L200S1
AF3FZ22L-40L200S1
AF3FZ22L-50L200S1
AF3FZ22L-60L200S1
AF3FZ22L-80L100S1
AF3FZ22L-100L100S1
AF3FZ22L-120L100S1
AF3FZ22L-160L100S1
AF3FZ22L-200L100S1
AF3FZ22L-240L100S1
苏州上野机电设备有限公司销售型号：
AF3FZ28H-10H400S1
AF3FZ28H-10M400S1
AF3FZ28H-15H400S1
AF3FZ28H-15M400S1
AF3FZ28H-20H400S1
AF3FZ28H-20M400S1
AF3FZ28H-25H400S1
AF3FZ28H-25M400S1
AF3FZ28H-30H400S1
AF3FZ28H-30M400S1
AF3FZ28H-40H400S1
AF3FZ28H-40M400S1
AF3FZ28H-50H400S1
AF3FZ28H-50M400S1
AF3FZ28H-60H400S1
AF3FZ28H-60M400S1
AF3FZ28H-75M200S1
AF3FZ28H-90M200S1
AF3FZ28H-120M200S1
AF3FZ28H-150M200S1
AF3FZ28H-180M200S1
AF3FZ28L-5L400S1
AF3FZ28L-7.5L400S1
AF3FZ28L-10L400S1
AF3FZ28L-12L400S1
AF3FZ28L-15L400S1
AF3FZ28L-20L400S1
AF3FZ28L-25L400S1
AF3FZ28L-30L400S1
AF3FZ28L-40L400S1
AF3FZ28L-50L400S1
AF3FZ28L-60L400S1
AF3FZ28L-80L200S1
AF3FZ28L-100L200S1
AF3FZ28L-120L200S1
AF3FZ28L-160L200S1
AF3FZ28L-200L200S1
AF3FZ28L-240L200S1
苏州上野机电设备有限公司销售型号：
AF3FZ32H-10H750S1
AF3FZ32H-10M750S1
AF3FZ32H-15H750S1
AF3FZ32H-15M750S1
AF3FZ32H-20H750S1
AF3FZ32H-20M750S1
AF3FZ32H-25H750S1
AF3FZ32H-25M750S1
AF3FZ32H-30H750S1
AF3FZ32H-30M750S1
AF3FZ32H-40H750S1
AF3FZ32H-40M750S1
AF3FZ32H-50H750S1
AF3FZ32H-50M750S1
AF3FZ32H-60H750S1
AF3FZ32H-60M750S1
AF3FZ32H-75M400S1
AF3FZ32H-90M400S1
AF3FZ32H-120M400S1
AF3FZ32H-150M400S1
AF3FZ32H-180M400S1
AF3FZ32L-5L750S1
AF3FZ32L-7.5L750S1
AF3FZ32L-10L750S1
AF3FZ32L-12L750S1
AF3FZ32L-15L750S1
AF3FZ32L-20L750S1
AF3FZ32L-25L750S1
AF3FZ32L-30L750S1
AF3FZ32L-40L750S1
AF3FZ32L-50L750S1
AF3FZ32L-60L750S1
AF3FZ32L-80L400S1
AF3FZ32L-100L400S1
AF3FZ32L-120L400S1
AF3FZ32L-160L400S1
AF3FZ32L-200L400S1
AF3FZ32L-240L400S1
苏州上野机电设备有限公司销售型号：
AF3FZ40H-75M750S1
AF3FZ40H-90M750S1
AF3FZ40H-120M750S1
AF3FZ40H-150M750S1
AF3FZ40H-180M750S1
AF3FZ40L-80L750S1
AF3FZ40L-100L750S1
AF3FZ40L-120L750S1
AF3FZ40L-160L750S1
AF3FZ40L-200L750S1
AF3FZ40L-240L750S1
