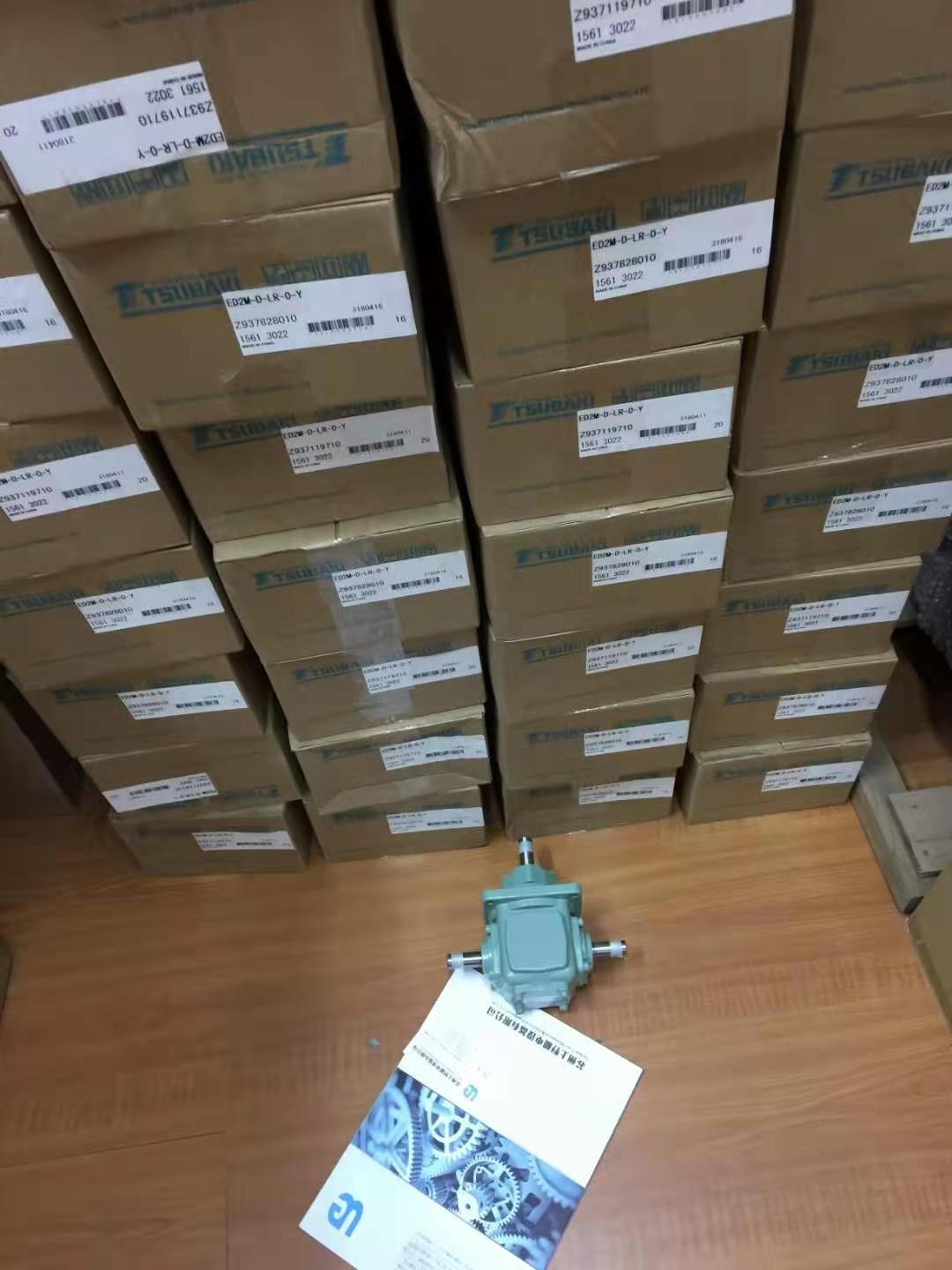

日本原装进口TSUBAKI椿本转向器型号：ED2M-D-LR-0-Y
苏州上野机电设备有限公司销售电话：178-9504-6997 刘经理 微信同号
特点：
◆小容量到大容量的丰富品种。
◆平滑运转，低噪音运行。
◆安装方便。
◆高性能、高效率的通用型、直交轴螺旋伞齿齿轮箱。
| 减 速 部 | 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。） |
|---|---|---|
| 输出轴端 | 有螺孔加工 | |
| 周 围 条 件 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 可自由选择安装方向 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 | |
| 减速比 | 横向轴转速 r/min | 传动能力：横向单轴型 | 容许OHL | 交叉轴容许扭矩 | 惯性力矩 {GD2} | 背隙 度 | 大概 质量 kg | 润滑 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 交叉轴扭矩 | 横向轴 | 直交轴 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 1:1 | 3000 | 3.41 | 10.6 | 1.08 | 127 | 13.0 | 117 | 12.0 | 32.0 | 3.30 | 0.05 | 0.20 | 0.20 ～ 1.51 | 2.0 | 润滑脂润滑 |
| 2000 | 2.43 | 11.3 | 1.16 | 186 | 19.0 | 176 | 18.0 | ||||||||
| 1750 | 2.15 | 11.5 | 1.17 | 216 | 22.0 | 196 | 20.0 | ||||||||
| 1450 | 1.79 | 11.6 | 1.18 | 265 | 27.0 | 216 | 22.0 | ||||||||
| 1150 | 1.43 | 11.7 | 1.19 | 323 | 33.0 | 235 | 24.0 | ||||||||
| 870 | 1.12 | 12.1 | 1.23 | 402 | 41.0 | 255 | 26.0 | ||||||||
| 580 | 0.74 | 12.1 | 1.23 | 549 | 56.0 | 314 | 32.0 | ||||||||
| 300 | 0.39 | 12.3 | 1.26 | 696 | 71.0 | 392 | 40.0 | ||||||||
| 100 | 0.13 | 12.7 | 1.30 | 980 | 100 | 588 | 60.0 | ||||||||
| 10 | 0.01 | 13.0 | 1.33 | 980 | 100 | 588 | 60.0 | ||||||||
苏州上野机电设备有限公司销售型号：
横向单轴型
ED2M-1-LR-Y ED2M-1-R-Y ED2M-1-L-Y ED2M-1-LR-O-Y ED2M-1-R-O-Y ED2M-1-L-O-Y
ED2M-1-UD-Y ED2M-1-U-Y ED2M-1-D-Y ED2M-1-UD-O-Y ED2M-1-U-O-Y ED2M-1-D-O-Y
ED2M-U-LR-Y ED2M-U-R-Y ED2M-U-L-Y ED2M-U-LR-O-Y ED2M-U-R-O-Y ED2M-U-L-O-Y
ED2M-D-LR-Y ED2M-D-R-Y ED2M-D-L-Y ED2M-D-LR-O-Y ED2M-D-R-O-Y ED2M-D-L-O-Y
苏州上野机电设备有限公司销售型号：
横向双轴型
ED2M-1-1-UD-Y ED2M-1-1-U-Y ED2M-1-1-D-Y ED2M-1-1-UD-O-Y ED2M-1-1-U-O-Y ED2M-1-1-D-O-Y
ED2M-U-D-LR-Y ED2M-U-D-R-Y ED2M-U-D-L-Y ED2M-U-D-LR-O-Y ED2M-U-D-R-O-Y ED2M-U-D-L-O-Y
苏州上野机电设备有公司销售型号：
横向单轴型
ED4M-1-LR-Y
ED4B20-1-LR-Y ED4M-1-R-Y
ED4B20-1-R-Y ED4M-1-L-Y
ED4B20-1-L-Y ED4M-1-LR-O-Y
ED4B20-1-LR-O-Y ED4M-1-R-O-Y
ED4B20-1-R-O-Y ED4M-1-L-O-Y
ED4B20-1-L-O-Y
ED4M-1-UD-Y
ED4B20-1-UD-Y ED4M-1-U-Y
ED4B20-1-U-Y ED4M-1-D-Y
ED4B20-1-D-Y ED4M-1-UD-O-Y
ED4B20-1-UD-O-Y ED4M-1-U-O-Y
ED4B20-1-U-O-Y ED4M-1-D-O-Y
ED4B20-1-D-O-Y
ED4M-U-LR-Y
ED4B20-U-LR-Y ED4M-U-R-Y
ED4B20-U-R-Y ED4M-U-L-Y
ED4B20-U-L-Y ED4M-U-LR-O-Y
ED4B20-U-LR-O-Y ED4M-U-R-O-Y
ED4B20-U-R-O-Y ED4M-U-L-O-Y
ED4B20-U-L-O-Y
ED4M-D-LR-Y
ED4B20-D-LR-Y ED4M-D-R-Y
ED4B20-D-R-Y ED4M-D-L-Y
ED4B20-D-L-Y ED4M-D-LR-O-Y
ED4B20-D-LR-O-Y ED4M-D-R-O-Y
ED4B20-D-R-O-Y ED4M-D-L-O-Y
ED4B20-D-L-O-Y
苏州上野机电设备有限公司销售型号：
横向双轴型
ED4M-1-1-LR-Y
ED4B20-1-1-LR-Y ED4M-1-1-R-Y
ED4B20-1-1-R-Y ED4M-1-1-L-Y
ED4B20-1-1-L-Y ED4M-1-1-LR-O-Y
ED4B20-1-1-LR-O-Y ED4M-1-1-R-O-Y
ED4B20-1-1-R-O-Y ED4M-1-1-L-O-Y
ED4B20-1-1-L-O-Y
ED4M-1-1-UD-Y
ED4B20-1-1-UD-Y ED4M-1-1-U-Y
ED4B20-1-1-U-Y ED4M-1-1-D-Y
ED4B20-1-1-D-Y ED4M-1-1-UD-O-Y
ED4B20-1-1-UD-O-Y ED4M-1-1-U-O-Y
ED4B20-1-1-U-O-Y ED4M-1-1-D-O-Y
ED4B20-1-1-D-O-Y
ED4M-U-D-LR-Y
ED4B20-U-D-LR-Y ED4M-U-D-R-Y
ED4B20-U-D-R-Y ED4M-U-D-L-Y
ED4B20-U-D-L-Y ED4M-U-D-LR-O-Y
ED4B20-U-D-LR-O-Y ED4M-U-D-R-O-Y
ED4B20-U-D-R-O-Y ED4M-U-D-L-O-Y
ED4B20-U-D-L-O-Y
