日本原装进口株式会社GTR日精减速器型号：G3L-18-10-010

发布时间：2021-06-22 16:31:22 点击次数：738

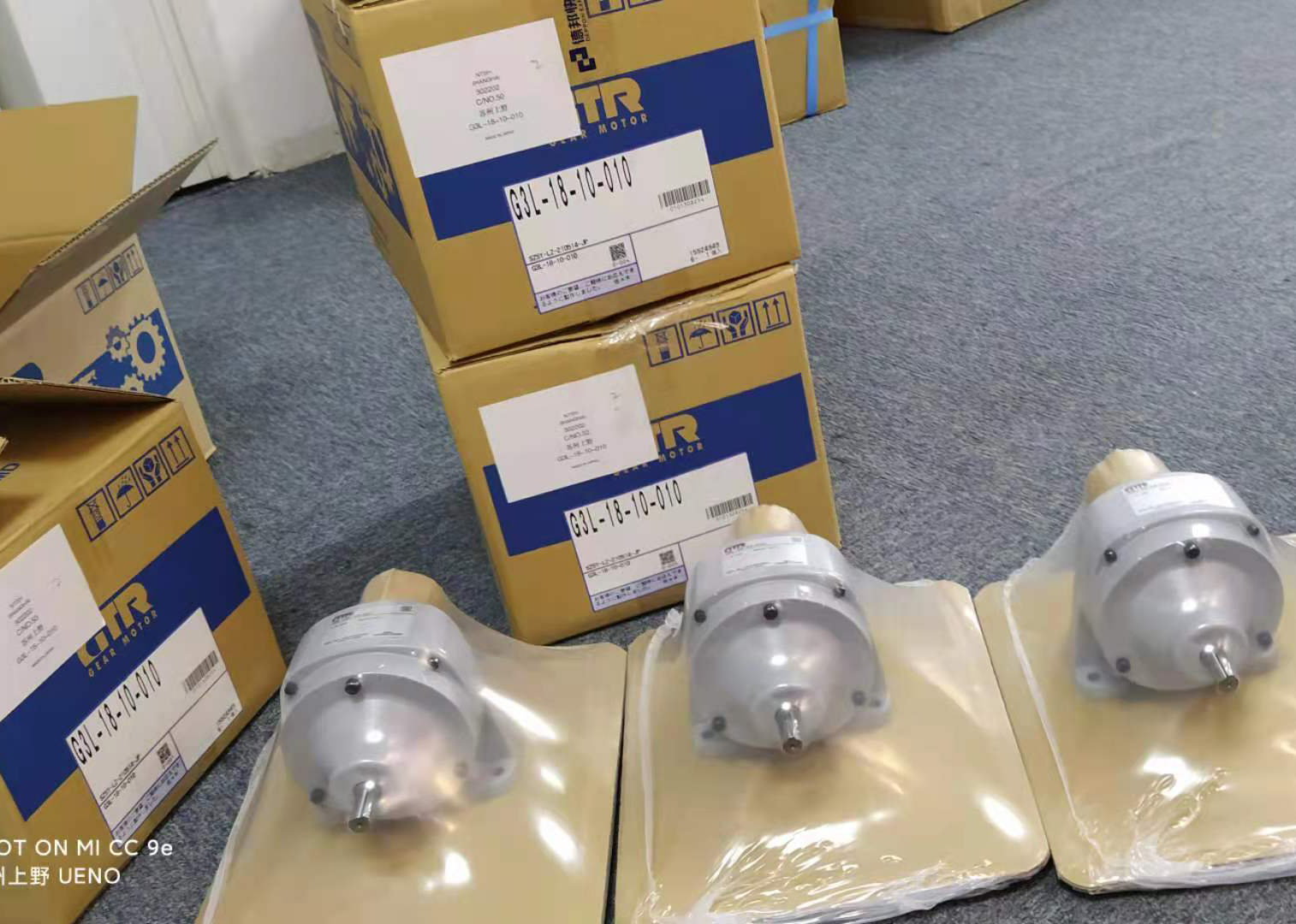

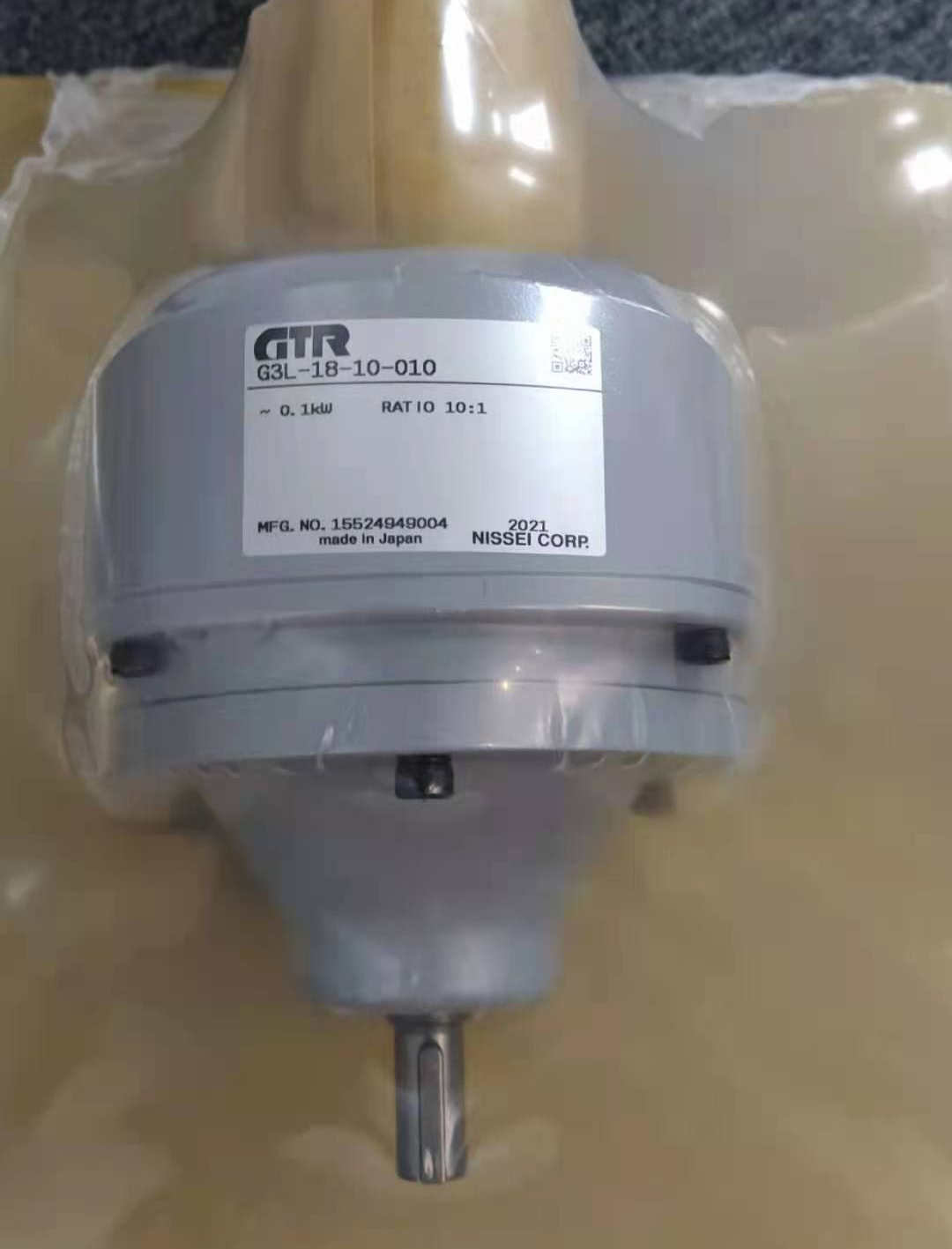

日本原装进口株式会社GTR日精减速器型号：G3L-18-10-010

苏州上野机电设备有限公司销售电话：178-9504-6997 刘经理微信同号

相当4Pモータ容量		0.1kW相当～2.2kW相当
減速部	減速方式	ヘリカルギア
	潤滑方式	グリース潤滑（メンテナンスフリー）
	出力軸	新JISキー（JIS B 1301-1996普通形） ※キー材は付属されています。
	出力軸材質	S43C
	ケース材質	アルミダイカスト（50枠は鋳鉄）
周囲条件	周囲温度	-10℃～40℃
	周囲湿度	85%以下（結露なきこと）
	高度	1,000m以下
	雰囲気	腐食性ガス・爆発性ガス・蒸気などのないこと。じんあいを含まない換気の良い場所であること。
	設置場所	屋内
塗装	塗装方法	アニオン塗装アクリル系塗料
塗装	塗装色	グレー（マンセル値：9B6/0.5）
取付方向		水平、垂直、傾斜等、据付角度の制限なし

規格表

相当4P モータ容量	枠番	減速比	実減速比	出力軸許容トルク入力（1,500r/min）		許容O.H.L.				概略質量
				出力軸許容トルク入力（1,500r/min）		N		kgf		概略質量
				N・m	kgf・m	入力軸	出力軸	入力軸	出力軸	G3L	G3F	G3K
0.1kW	18	1/5	33/164	3	0.31	176	770	18	78	2.5kg	3kg	3kg
		1/10	77/779	6.1	0.62		1,140		116
		1/15	119/1804	9.1	0.93		1,270		129
		1/20	49/984	12	1.2		1,530		156
		1/25	28/697	15	1.5		1,650		168
		1/30	35/1066	19	1.9		1,780		181
		1/40	35/1404	24	2.4		1,910		194
		1/50	7/351	29	3		2,040		208
	22	1/60	11/684	35	3.6	176	2,800	18	285	3.5kg	4kg	4kg
		1/80	21/1634	47	4.8		3,180		324
		1/100	7/684	59	6		3,180		324
		1/120	147/17974	71	7.2		3,180		324
		1/160	21/3268	94	9.6		3,180		324
		1/200	21/4085	117	11.9		3,180		324
	28	1/300	221/65190	157	16	176	3,430	18	350	6.5kg	7kg	7kg
		1/375	187/68370	196	20		3,430		350
		1/450	1183/521520	235	24		3,430		350
	32	1/600	147/88192	313	31.9	176	5,880	18	600	9.5kg	10kg	10kg
		1/750	49/36464	391	39.9		5,880		600
		※1/900	62/57063	431	44		5,880		600
		※1/1200	46/55195	431	44		5,880		600
0.2kW	18	1/5	33/164	6.1	0.62	196	770	20	78	2.5kg	3kg	3kg
		1/10	77/779	11.8	1.2		1,140		116
		1/15	119/1804	18.6	1.9		1,270		129
		1/20	49/984	24.5	2.5		1,450		147
		1/25	28/697	30.4	3.1		1,550		158
	22	1/30	7/216	36.3	3.7	196	2,280	20	232	3.5kg	4kg	4kg
		1/40	91/3600	47	4.8		2,410		245
		1/50	11/540	58.8	6		2,540		259
		1/60	637/39600	70.6	7.2		2,800		285
		1/80	91/7200	94.1	9.6		3,000		306
		※1/100	11/1080	97	9.9		3,180		324
	28	1/100	13/1353	117	11.9	196	3,690	20	376	5.5kg	6kg	6kg
		1/120	91/11000	140	14.3		4,320		440
		1/160	1/165	187	19.1		4,450		454
		1/200	7/1375	234	23.9		4,450		454
	32	1/300	91/27348	313	31.9	196	5,880	20	600	9.5kg	10kg	10kg
		1/375	77/28620	391	39.9		5,880		600
		1/450	91/41022	431	44		5,880		600
	40	1/600	9/5300	626	63.9	196	7,060	20	720	16k	17.5k	-
		※1/750	62/46427	764	78		7,060		720
		※1/900	23/21259	764	78		7,060		720
		※1/1200	9/10600	764	78		7,060		720
0.4kW	22	1/5	7/34	12	1.2	245	1,140	25	116	4kg	4.5kg	4.5kg
		1/10	7/68	25	2.5		1,530		156
		1/15	49/748	36	3.7		1,780		181
		1/20	7/136	48	4.9		1,910		194
		1/25	7/170	61	6.2		2,050		209
	28	1/30	1/30	73	7.4	245	3,310	25	337	6kg	6.5kg	6.5kg
		1/40	221/8610	94	9.6		3,690		376
		1/50	187/9030	117	11.9		4,080		416
		1/60	169/9840	140	14.3		4,450		454
		1/80	65/5166	187	19.1		4,450		454
		※1/100	55/5418	193	19.7		4,450		454
	32	1/100	7/688	234	23.9	245	6,370	25	650	9kg	9.5kg	9.5kg
		1/120	77/9360	281	28.7		7,640		779
		1/160	21/3328	374	38.2		7,640		779
		1/200	189/38272	431	44		7,640		779
	40	1/300	7/2160	626	63.9	245	7,060	25	720	17.5kg	19kg	-
		※1/375	77/29328	764	78		7,060		720
		※1/450	49/21600	764	78		7,060		720
	50	※1/600	57/35360	1,225	125	245	9,800	25	1,000	47kg	52kg	-
		※1/750	25/19448	1,225	125		9,800		1,000
		※1/900	5/4338	1,225	125		9,800		1,000
		※1/1200	33/40664	1,225	125		9,800		1,000
0.75kW	28	1/5	91/459	23	2.3	294	1,650	30	168	6kg	6.5kg	6.5kg
		1/10	1/10	45	4.6		2,280		232
		1/15	91/1360	68	6.9		2,800		285
		1/20	5/102	91	9.3		3,050		311
		1/25	7/170	114	11.6		3,180		324
	32	1/30	3/92	136	13.9	294	5,220	30	532	9.5kg	10kg	10kg
		1/40	13/516	175	17.9		5,470		558
		1/50	11/540	220	22.4		5,780		589
		1/60	13/774	264	26.9		6,080		620
		1/80	13/1032	351	35.8		6,180		630
		※1/100	11/1080	362	36.9		6,770		690
	40	1/100	91/9000	439	44.8	294	9,170	30	935	16kg	17.5kg	-
		1/120	77/9400	527	53.8		9,170		935
		1/160	9/1400	703	71.7		9,170		935
		1/200	9/1750	764	78		9,170		935
	50	1/300	211/62013	1,176	120	294	9,800	30	1,000	47.5kg	52.5kg	-
		※1/375	94/36103	1,225	125		9,800		1,000
		※1/450	65/29167	1,225	125		9,800		1,000
1.5kW	32	1/5	1/5	45	4.6	343	2,280	35	232	10kg	10.5kg	10.5kg
		1/10	1/10	91	9.3		3,180		324
		1/15	1/15	136	13.9		3,690		376
		1/20	1/20	181	18.5		4,190		427
		1/25	9/230	226	23.1		4,410		450
	40	1/30	1/30	272	27.8	343	6,600	35	673	17kg	18.5kg	-
		1/40	13/540	351	35.8		6,960		710
		1/50	11/564	439	44.8		6,960		710
		1/60	91/5400	527	53.8		7,210		735
		1/80	13/1080	703	71.7		7,400		755
		※1/100	11/1128	724	73.9		7,400		755
	50	1/100	25/2618	878	89.6	343	12,500	35	1,275	46.5kg	51.5kg	-
		1/120	77/8993	1,060	108		12,500		1,275
		※1/160	33/5474	1,230	125		12,500		1,275
		※1/200	30/5831	1,230	125		12,500		1,275
2.2kW	40	1/5	7/36	66	6.7	392	2,800	40	285	16.5kg	18kg	-
		1/10	7/72	131	13.4		4,080		416
		1/15	49/720	197	20.1		4,580		467
		1/20	7/144	264	26.9		5,220		532
		1/25	7/180	329	33.6		6,110		623
	50	1/30	5/154	395	40.3	392	9,040	40	922	46.5kg	51.5kg	-
		1/40	399/15488	499	50.9		9,420		961
		1/50	399/20240	623	63.6		10,000		1,020
		1/60	49/2904	748	76.3		10,000		1,020
		1/80	49/3795	1,000	102		10,100		1,030
		※1/100	21/2116	1,230	125		10,100		1,030

（注） 1.許容O.H.L.は、出力軸中央の位置の値です。
2.※印はトルク制限機種です。性能表の許容トルクに特にご注意ください。

苏州上野机电设备有限公司销售型号：

G3L-18-5-010

G3L-18-5-020

G3L-18-10-010

G3L-18-10-020

G3L-18-15-010

G3L-18-15-020

G3L-18-20-010

G3L-18-20-020

G3L-18-25-010

G3L-18-25-020

G3L-18-30-010

G3L-18-40-010

G3L-18-50-010

苏州上野机电设备有限公司销售型号：

G3L-22-5-040

G3L-22-10-040

G3L-22-15-040

G3L-22-20-040

G3L-22-25-040

G3L-22-30-020

G3L-22-40-020

G3L-22-50-020

G3L-22-60-010

G3L-22-60-020

G3L-22-80-010

G3L-22-80-020

G3L-22-100-010

G3L-22-100-020

G3L-22-120-010

G3L-22-160-010

G3L-22-200-010

苏州上野机电设备有限公司销售型号：

G3L-28-5-075

G3L-28-10-075

G3L-28-15-075

G3L-28-20-075

G3L-28-25-075

G3L-28-30-040

G3L-28-40-040

G3L-28-50-040

G3L-28-60-040

G3L-28-80-040

G3L-28-100-020

G3L-28-100-040

G3L-28-120-020

G3L-28-160-020

G3L-28-200-020

G3L-28-300-010

G3L-28-375-010

G3L-28-450-010

苏州上野机电设备有限公司销售型号：

G3L-32-5-150

G3L-32-10-150

G3L-32-15-150

G3L-32-20-150

G3L-32-25-150

G3L-32-30-075

G3L-32-40-075

G3L-32-50-075

G3L-32-60-075

G3L-32-80-075

G3L-32-100-040

G3L-32-100-075

G3L-32-1200-010

G3L-32-120-040

G3L-32-160-040

G3L-32-200-040

G3L-32-300-020

G3L-32-375-020

G3L-32-450-020

G3L-32-600-010

G3L-32-750-010

G3L-32-900-010

苏州上野机电设备有限公司销售型号：

G3L-40-5-220

G3L-40-10-220

G3L-40-15-220

G3L-40-20-220

G3L-40-25-220

G3L-40-30-150

G3L-40-40-150

G3L-40-50-150

G3L-40-60-150

G3L-40-80-150

G3L-40-100-075

G3L-40-100-150

G3L-40-1200-020

G3L-40-120-075

G3L-40-160-075

G3L-40-200-075

G3L-40-300-040

G3L-40-375-040

G3L-40-450-040

G3L-40-600-020

G3L-40-750-020

G3L-40-900-020

苏州上野机电设备有限公司销售型号：

G3L-50-30-220

G3L-50-40-220

G3L-50-50-220

G3L-50-60-220

G3L-50-80-220

G3L-50-100-150

G3L-50-100-220

G3L-50-1200-040

G3L-50-120-150

G3L-50-160-150

G3L-50-200-150

G3L-50-300-075

G3L-50-375-075

G3L-50-450-075

G3L-50-600-040

G3L-50-750-040

G3L-50-900-040
