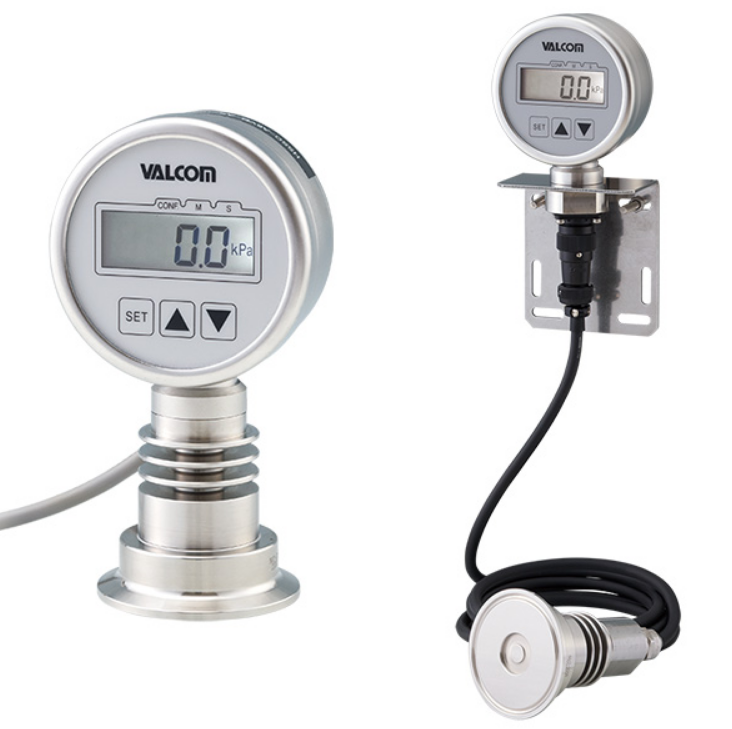

出力4～20mA（2線式）スケーリング機能付（負圧／連成圧／逆転出力も可能）
耐環境性を考慮したステンレス構造
強度の高い受圧面
封入液を使用しない安心・安全構造
標準機能
●ダンピング機能 ●ループチェック機能 ●FIXゼロ
●ワンタッチゼロ調整 ●最大値／最小値表示
●異常時の出力バーンアウト設定など各種機能搭載
苏州上野公司代理日本沃康 销售电话：17895046997 刘经理
| 測定媒体 | 各種酒類・乳飲料・調味料・純水・薬液等 (センサ材質により異なります) |
|---|---|
| 測定種類 | 正圧・連成圧・負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa範囲でご指定可能です |
| 出力種類 | 4～20mA（2線式） 出力スケーリング可変式 出力スケーリングは、定格容量の「10～100%（15Aヘルールは30〜100％）」の範囲で変更可能です |
苏州上野机电设备有限公司代理日本沃康 销售电话：17895046997 QQ :2461896109 刘经理
（※2）PB05、PB10（センサセパレート）の場合に記載（ASセンサ下付直結は無記入）
（※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択⑤「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。
（※4）A6V：DC8.82～26.5V A6VB：DC15.64～26.5V
（※5）15Aヘルールの仕様もご確認ください
（※6）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）
| 受圧接液部形状・サイズ | ISOへルール・バリベント・ISO袋ナット・その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa〜3MPa（15Aヘルール：1MPa） |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相当、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.） |
| 表示 | 7セグメント 4桁LCD表示 文字高：約12.7mm 表示更新速度 約3.5回/sec. |
|---|---|
| 精度(※1) (非直線性、ヒステリシス、繰り返し性を含む) | 20～100%R.C.スケーリング時 正圧側：±0.5% F.S.以下（負圧側：±1% F.S.±1digit.） 10～20%R.C.スケーリング時 正圧側・負圧側とも：±1% F.S.±1digit. 15Aヘルール40〜100％：±1％F.S.±1digit. 15Aヘルール30〜40％：±2％F.S.±1digit. |
| 温度補償範囲(接液部) | -5～150℃（測定媒体温度） |
| 許容温度範囲(接液部) | -5～150℃（測定媒体温度） |
| 零点の温度影響 | ±0.5%R.C./10℃以下 15Aヘルール：±0.7％R.C.／10℃以下 |
| 出力の温度影響 | ±0.5%R.C./10℃以下 15Aヘルール：±0.7％R.C.／10℃以下 |
| 周囲温湿度範囲 | 温度0～50℃（アンプ・表示部）、湿度0～90%RH（結露不可） |
| 材質 | SUS304（ケース）、SUS304（放熱フィン） |
| 保護構造 | IP65相当 |
| 質量 | 約700g（センサ部含む/ISO へルール2Sの場合） |
| 付属品 | 取扱説明書1部、試験成績書1部、PB型U字ステンレスボルト（2本） |
（※1）ヘルール形状はクランプ締付後ゼロ調整を実施。
