電圧出力DC0.5～10V
高精度
溶接の継ぎ目が無く、高信頼性および高耐久性
| 測定媒体 | 水・油・ガス等SUSを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量 2000, 3000, 5000bar |
| 出力種類 | DC0.5～10V |
| 圧力タイプ | 絶対圧力 | |
|---|---|---|
| 精度等級 | 0.3%R.C. | |
| 初期値 | 0bar | |
| 標準温度における動作範囲 | 0～約110% | |
| 標準温度における限界圧 | 150% | |
| テスト圧 | 200%(5000bar:150%) | |
| 動的圧力 | 許容圧力 | 100% |
| 許容振動振幅 (DIN50 100に基づく) | 70% | |
| 自己体積 | 0.8cm³ | |
| コントロール部体積 | 1.5mm³ | |
| 被測定物接触部の材質 | 1.4542(計測体) 1.4301(シール) | |
※ 受注生産品ですので詳細につきましては弊社営業部までお問い合わせください。
| トランスデューサの認証方式 | TEDS(※1) | |
|---|---|---|
| 定格感度 | 0.5～10V | |
| ゼロ信号の感度公差(工場) | 2000,3000bar:<±0.010V 5000bar:±0.020V | |
| 感度公差 | 2000,3000bar:<±0.010V 5000bar:±0.020V | |
| 最大出力信号 | 10.5V | |
| 零点の温度影響(※2) | 0.2%/10k | |
| 出力の温度影響(※2) | 0.2%/10k | |
| ヒステリシスを含む非直線性 | 0.3% | |
| 繰り返し性(DIN1319に基づく) | <±0.05% | |
| 出力信号の遮断周波数 | -3dB | 4.5kHz |
| -1dB | 2kHz | |
| 抵抗値(最小) | 10000Ω | |
（※1）弊社営業部までお問い合わせください。プロセス入力のため、弊社VGMHおよびVGM4には繋がりません。
（※2）ブリッジ印加電圧の定格範囲における10kあたりの温度変化が及ぼす影響(測定値に対する比率)
| 標準電圧 | DC24V |
|---|---|
| ブリッジ印加電圧の定格範囲 | 15～30V |
| 供給電源の影響(15～30Vの変化で) | 0.02% |
| 最大消費電流 | 25mA |
| 最大消費電力 | <1W |
| 標準温度 | +23℃ | |
|---|---|---|
| 定格温度範囲 | 0～+70℃ | |
| 動作温度範囲 | -20～+85℃ | |
| 保存温度範囲 | -40～+85℃ | |
| 機械的衝撃試験 (DIN IEC68試験条件) | 衝撃加速度 | 1000m/s² |
| 衝撃パルス幅 | 4ms | |
| 衝撃フォーム | 半正弦波 | |
| 耐振性(DIN IEC68試験条件) | 150m/s² | |
| 計測範囲 | 2000, 3000, 5000bar | |
|---|---|---|
| 圧力導入部 | 2000bar:G1/4雄ネジ 3000, 5000bar:M16×1.5雌ネジ | |
| シール | 2000bar：メタル、圧力口、58°テーパーのコーンシール(取り付けの際、変換器に設置) | |
| トランスミッタ設置 | 2000bar:シールは圧力トランスミッタに取り付けられる 3000, 5000bar:直接圧力トランスミッタと高圧スクリューコネクタを取り付ける | |
| 締め付けトルク | 2000bar:30Nm 3000, 5000bar:30～50Nm | |

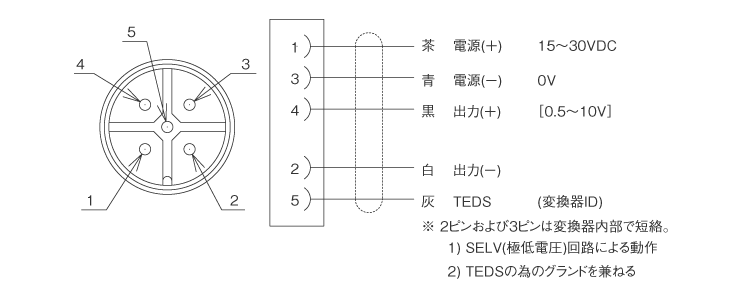

| 電気的接続 | M12×1/5-pinコネクタ | |
| 取り付け位置 | 全方位 | |

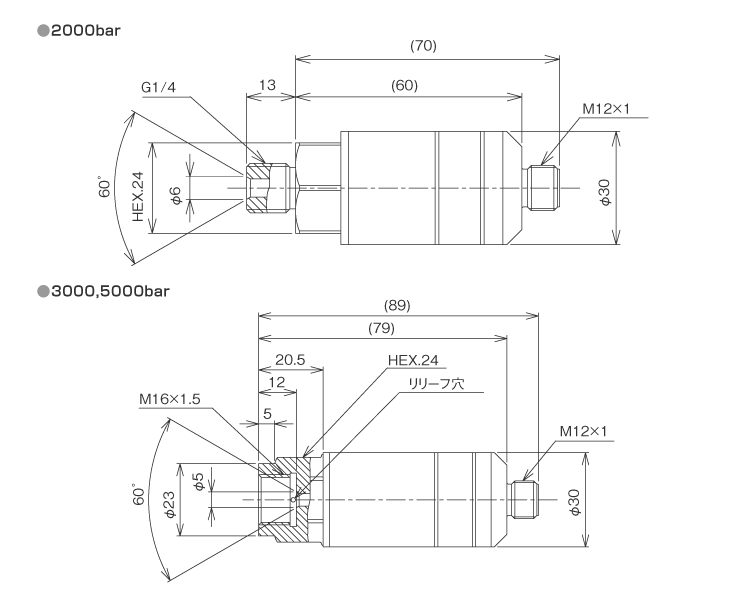

| 外径寸法 | 長さ(圧力接続部を除く概算) | 70mm(5000barは約80mm) |
| 最大直径(概算) | 30mm | |
| 六角形の平面幅 | 24mm | |
| 質量 | 2000bar:150g 3000, 5000bar:200g(ケーブルを除く概算) | |
| 保護等級 | IP67 | |
| 付属品 | 固定スプリング付58度テーパー・コーンシール 1パック(2000barの計測範囲):オーダー番号2-9278.0371(計測範囲2000barに付属、3000, 5000barには含まれません) | |
| 接続ケーブル1本 長さ5m 雌コネクタ 耐油(PUR) M12×1ソケットコネクタ付属(5ピン):オーダー番号1-KAB166-5 | ||
| 別売品(※3) | 雌ネジG1/4(変換器側),雄ネジM20×1.5(接続側):オーダー番号1-Adapt-G1/4-M20 | |
| 雌ネジG1/4(変換器側),雄ネジG1/2(接続側):オーダー番号1-Adapt-G1/4-G1/2 | ||
| 固定スプリング付58度テーパー・コーンシール 1パック(2000barの計測範囲):オーダー番号2-9278.0371 | ||
| 接続ケーブル1本 長さ5m M12×1雌ソケットコネクタ付属(5ピン):オーダー番号3-3301.0185 | ||
| 接続ケーブル1本 長さ20m M12×1雌ソケットコネクタ付属(5ピン):オーダー番号1-KAB166-20 | ||

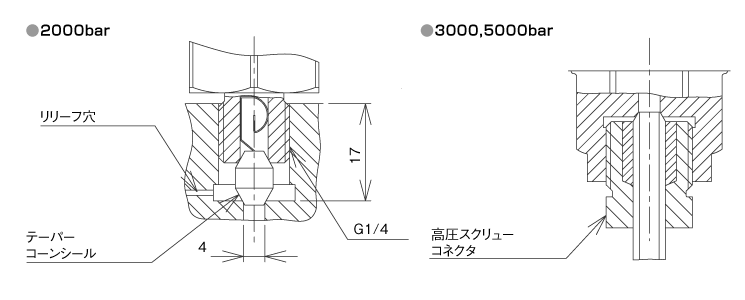

※ お客様ご設計の接続部分について
3000bar以上:M16×1.5 雌ネジ 例Nova Swiss社:高圧スクリューコネクタM16×1.5・P2V圧力電送機の六角面の中央にはリリーフ穴があります。
3000bar以下:G/4雄ネジ(これらの計測範囲の製品に含まれる固体スプリングおよび58°テーパー・コーンシールを使用
ライン穴の根本までの深さは17mm。Threadは少なくとも13.5mmの長さ。
ライン穴の外形寸法は-4mm鋭角端もしくはマージン最大0.5×45° -5mm鋭角端。
（※3）計測範囲3000bar以下の製品のための接続アダプタ
我司专业代理日本沃康
苏州上野公司销售电话：17895046997 QQ : 2461896109 刘经理
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|

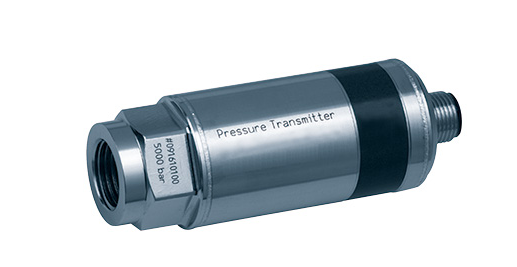

| 1.基本型式 | ○ | P2 | 超高圧用高精度アンプ内蔵圧力センサ | |
| 2.アナログ出力 | ○ | VA1 | DC0.5～10V | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 |
| 2000 | 2000bar | (0～2000)bar | ||
| 3000 | 3000bar | (0～3000)bar | ||
| 5000 | 5000bar | (0～5000)bar | ||
