日本GTR减速机G3L40N750N-PM02NVTB2

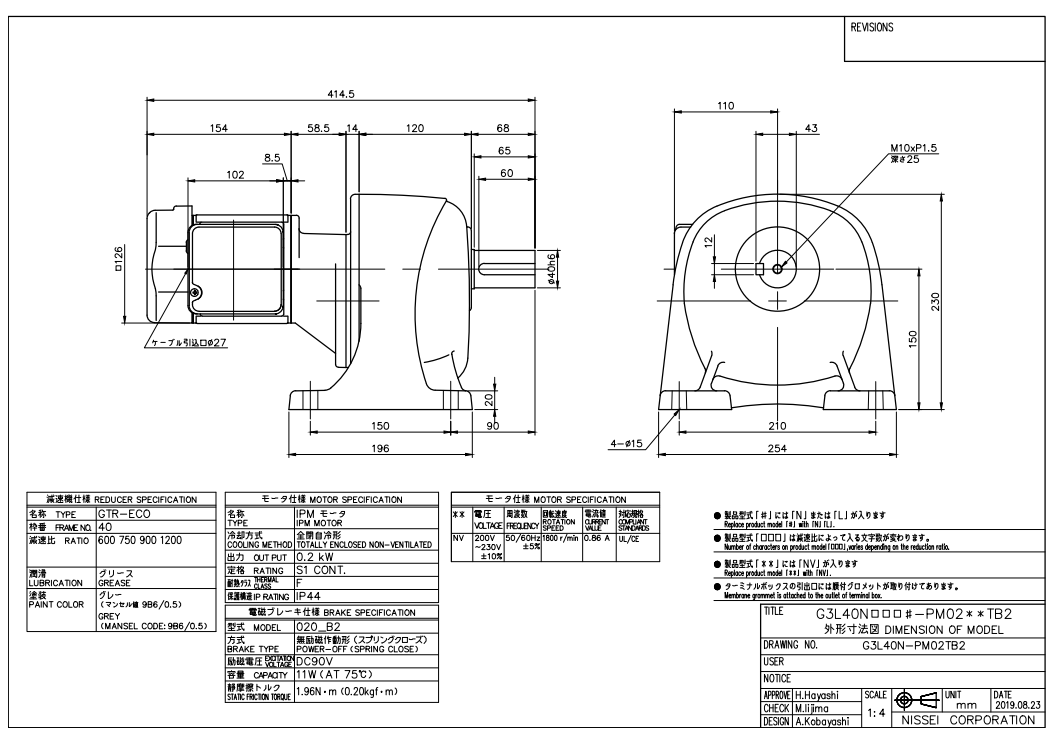

安装图纸

苏州上野机电设备有限公司销售电话：17895046997  QQ  : 2461896109  刘经理

日精GTR减速机维修与保养注意事项：

 1、备件制造：应定期检查与检修。以方便及时发现擦伤、胶合和显著磨损等。一经发现，应立即更换、维修等。更新的备件要经过跑合和负荷试车后，才能正式投入使用。

  2、油量油温：时常检查螺栓紧固程度和油量。油位低于刻度线时要及时补充油。循环油润滑应注意油压的变化，当油压油明显降低时，应检查清洗滤油网。

  3、散热检查：减速机的外表面应保持清洁，利于散热，保持通气孔不堵塞。如箱体温过高，应检查是否油位过高，散热条件是否受阻，油质是否老化，或冷却水量不够，冷却盘管内结垢冷却效果不好等原因。

  4、漏油检查：若高速轴漏油，应查看是否油位过高。如轴封因老化或者磨损而漏油时，可通过盖上的油咀注入适当的油。如情况严重，用户可自行更换油封。 减速机运转8小时后，密封件附近会有小面积的浸润油，浸润油面积扩展质底座为渗油，在地基上有积油位漏油

  5、安全防护：减速机外漏的回转部分需设防护罩，与电动机或者其他电器设备连接时应接地 。

  7、换油：在正常运行中，由金属微料会进入机油，污染机油，从而缩短轴承的寿命，导致齿轮装置的提前报废，解决方便是需要频繁更换机油。

  8、制度管理：使用者应设定合理的规章制度，对设备的运行情况和检验中发现的问题予以记录。非必要情况不要随意拆装减速机。

苏州上野机电设备有限公司销售型号：

G3L28N160N-PM02NVTB2 ，G3L28N200N-PM02NVTB2 ，G3L32N300N-PM02NVTB2 ，G3L32N375N-PM02NVTB2 ，G3L32N450N-PM02NVTB2 ，G3L40N600N-PM02NVTB2 ，G3L40N750N-PM02NVTB2 ，G3L40N900N-PM02NVTB2 ，G3L40N12XN-PM02NVTB2 ，G3F22N5L-PM04NVTB2 ，G3F22N10L-PM04NVTB2 ，G3F22N15L-PM04NVTB2 ，G3F22N20L-PM04NVTB2 ，G3F22N25L-PM04NVTB2 ，G3F28N30L-PM04NVTB2 ，G3F28N40L-PM04NVTB2 ，G3F28N50L-PM04NVTB2 ，G3F28N60L-PM04NVTB2

G3F28N80L-PM04NVTB2 ，G3F28N100L-PM04NVTB2 ，G3F32N100L-PM04NVTB2 ，G3F32N120L-PM04NVTB2 ，G3F32N160L-PM04NVTB2 ，G3F32N200L-PM04NVTB2 ，G3F40N300L-PM04NVTB2

G3F40N375L-PM04NVTB2 ，G3F40N450L-PM04NVTB2 ，G3F50N600L-PM04NVTB2 ，G3F50N750L-PM04NVTB2 ，G3F50N900L-PM04NVTB2 ，G3F50N12XL-PM04NVTB2 ，G3F22N5N-PM04NVTB2 ，G3F22N10N-PM04NVTB2 ，G3F22N15N-PM04NVTB2 ，G3F22N20N-PM04NVTB2 ，G3F22N25N-PM04NVTB2 ，G3F28N30N-PM04NVTB2 ，G3F28N40N-PM04NVTB2 ，G3F28N50N-PM04NVTB2 ，G3F28N60N-PM04NVTB2 ，G3F28N80N-PM04NVTB2 ，G3F28N100N-PM04NVTB2 ，G3F32N100N-PM04NVTB2 ，G3F32N120N-PM04NVTB2 ，G3F32N160N-PM04NVTB2 ，G3F32N200N-PM04NVTB2

G3F40N300N-PM04NVTB2 ，G3F40N375N-PM04NVTB2 ，G3F40N450N-PM04NVTB2 ，G3F50N600N-PM04NVTB2 ，G3F50N750N-PM04NVTB2 ，G3F50N900N-PM04NVTB2 ，G3F50N12XN-PM04NVTB2

G3K22N5L-PM04NVTB2 ，G3K22N10L-PM04NVTB2 ，G3K22N15L-PM04NVTB2 ，G3K22N20L-PM04NVTB2

G3K22N25L-PM04NVTB2 ，G3K28N30L-PM04NVTB2 ，G3K28N50L-PM04NVTB2 ，G3K28N60L-PM04NVTB2

G3K28N80L-PM04NVTB2 ，G3K28N100L-PM04NVTB2 ，G3K32N100L-PM04NVTB2 ，G3K32N120L-PM04NVTB2 ，G3K32N160L-PM04NVTB2 ，G3K32N200L-PM04NVTB2 ，G3K22N5N-PM04NVTB2 ，G3K22N10N-PM04NVTB2 ，G3K22N15N-PM04NVTB2 ，G3K22N20N-PM04NVTB2 ，G3K22N25N-PM04NVTB2 ，G3K28N30N-PM04NVTB2 ，G3K28N40N-PM04NVTB2 ，G3K28N50N-PM04NVTB2

G3K28N60N-PM04NVTB2 ，G3K28N80N-PM04NVTB2 ，G3K28N100N-PM04NVTB2 ，G3K32N100N-PM04NVTB2 ，G3K32N120N-PM04NVTB2 ，G3K32N160N-PM04NVTB2 ，G3K32N200N-PM04NVTB2

G3L22N5L-PM04NVTB2 ，G3L22N10L-PM04NVTB2 ，G3L22N15L-PM04NVTB2 ，G3L22N20L-PM04NVTB2

G3L22N25L-PM04NVTB2 ，G3L28N30L-PM04NVTB2 ，G3L28N40L-PM04NVTB2 ，G3L28N50L-PM04NVTB2

G3L28N60L-PM04NVTB2 ，G3L28N80L-PM04NVTB2 ，G3L28N100L-PM04NVTB2 ，G3L32N100L-PM04NVTB2 ，G3L32N120L-PM04NVTB2 ，G3L32N160L-PM04NVTB2 ，G3L32N200L-PM04NVTB2 ，G3L40N300L-PM04NVTB2 ，G3L40N375L-PM04NVTB2 ，G3L40N450L-PM04NVTB2 ，G3L50N600L-PM04NVTB2 ，G3L50N750L-PM04NVTB2 ，G3L50N900L-PM04NVTB2 ，G3L50N12XL-PM04NVTB2

G3L22N5N-PM04NVTB2， G3L22N10N-PM04NVTB2 ，G3L22N15N-PM04NVTB2， G3L22N20N-PM04NVTB2

G3L22N25N-PM04NVTB2 ，G3L28N30N-PM04NVTB2 ，G3L28N40N-PM04NVTB2 ，G3L28N50N-PM04NVTB2 ，G3L28N60N-PM04NVTB2 ，G3L28N80N-PM04NVTB2 ，G3L28N100N-PM04NVTB2

G3L32N100N-PM04NVTB2 ，G3L32N120N-PM04NVTB2 ，G3L32N160N-PM04NVTB2，G3L40N300N-PM04NVTB2，G3L40N375N-PM04NVTB2，G3L40N450N-PM04NVTB2，G3L50N600N-PM04NVTB2，G3L50N750N-PM04NVTB2，G3L50N900N-PM04NVTB2，G3L50N12XN-PM04NVTB2，G3F28N5L-PD08NVTB2

G3F28N10L-PD08NVTB2，G3F28N15L-PD08NVTB2，G3F28N20L-PD08NVTB2，G3F28N25L-PD08NVTB2

G3F32N30L-PD08NVTB2，G3F32N40L-PD08NVTB2，G3F32N50L-PD08NVTB2，G3F32N60L-PD08NVTB2

G3F32N80L-PD08NVTB2，G3F32N100L-PD08NVTB2，G3F40N100L-PD08NVTB，G3F40N120L-PD08NVTB2

G3F40N160L-PD08NVTB2，G3F40N200L-PD08NVTB2，G3F50N300L-PD08NVTB2，G3F50N375L-PD08NVTB2

G3F50N450L-PD08NVTB2，G3F28N5N-PD08NVTB2，G3F28N10N-PD08NVTB2，G3F28N15N-PD08NVTB2

G3F28N20N-PD08NVTB2，G3F28N25N-PD08NVTB2，G3F32N30N-PD08NVTB2，G3F32N40N-PD08NVTB2

G3F32N50N-PD08NVTB2，G3F32N60N-PD08NVTB2，G3F32N80N-PD08NVTB2，G3F32N100N-PD08NVTB2

G3F40N100N-PD08NVTB2，G3F40N120N-PD08NVTB2，G3F40N160N-PD08NVTB2，G3F40N200N-PD08NVTB2，G3F50N300N-PD08NVTB2，G3F50N375N-PD08NVTB2，G3F50N450N-PD08NVTB2，G3K28N5L-PD08NVTB2，G3K28N10L-PD08NVTB2，G3K28N15L-PD08NVTB2，G3K28N20L-PD08NVTB2

G3K28N25L-PD08NVTB2，G3K32N30L-PD08NVTB2，G3K32N40L-PD08NVTB2，G3K32N50L-PD08NVTB2

G3K32N60L-PD08NVTB2，G3K32N80L-PD08NVTB2，G3K32N100L-PD08NVTB2，G3K28N5N-PD08NVTB2

G3K28N10N-PD08NVTB2，G3K28N15N-PD08NVTB2，G3K28N20N-PD08NVTB2，G3K28N25N-PD08NVTB2
