日本三菱防水防尘马达 SF-HRVOB 0.2kw 4P 220V 60HZ構造

モータの主要部分は、SF-PR形と同じですが、屋外形以上に過酷な条件下でも安定した運転ができるように、次の項目に特別な考慮をはらっています。

1．軸貫通部

負荷側・反負荷側とも軸と共に回転するフリンジャやVリングを設け、外部からの水滴がモータ内部に浸水しないようにしています。さらに、防塵・防水効果をより高めるために負荷側・反負荷側ともに端カバーを取付けています。

※立形モータの反負荷側はフリンジャまたはVリングを取付け、フランジ形モータの反負荷側はフリンジャまたはVリングさらに端カバーを取付けています。
立形・フランジ形モータの負荷側は相手機械に組込まれるため、軸貫通部は防水構造となっておりませんのでご注意願います。

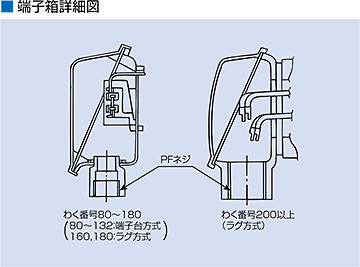

2．端子箱

わく番号80～180の端子箱は鋼板製、わく番号200以上は鋳鉄製です。座とふたの間にはパッキンを設け、完全な防塵・防水構造にしています。端子部はわく番号80～132には端子台接続方式を、わく番号160以上にはリード線式圧着端子接続方式を採用しています。また、外部ケーブル引込口は管用平行ねじですから、電線管や電線貫通金物を取付けることができます。

3．はめ合部

フレームとブラケットのはめ合部には液体パッキンを塗布して防塵・防水効果を高めています。
モータ分解点検、再組立時には、液体パッキンの再塗布をお願いいたします。

4．据付け方向

外形寸法図に示した標準の据付け方向で防塵・防水効果を発揮しますので、標準以外の据付けをする場合はご照会ください。

5．塗装

塗装は耐候性、耐塩水性、耐薬品性にすぐれた塗料を使用しています。

三菱产品详情请参考以下网址：

http://www.mitsubishigearmotor.com

苏州上野机电设备有限公司销售电话：17895046997   QQ : 2461896109   刘经理

苏州上野UENO机电设备有限公司销售和批发型号：

SF-PR(200V-2P-0.75kW)200VUENO 2P0.75kW横形屋内

SF-PR(200V-2P-1.5kW)200VUENO2P1.5kW横形屋内

SF-PR(200V-2P-2.2kW)200VUENO2P2.2kW横形屋内

SF-PR(200V-2P-3.7kW)200VUENO2P3.7kW横形屋内

SF-PR(200V-2P-5.5kW)200VUENO2P5.5kW横形屋内

SF-PR(200V-2P-7.5kW)200VUENO2P7.5kW横形屋内

SF-PR(200V-2P-11kW)200VUENO2P11kW横形屋内

SF-PR(200V-2P-15kW)200VUENO2P15kW横形屋内

SF-PR(200V-2P-18.5kW)200VUENO2P18.5kW横形屋内

SF-PR(200V-2P-22kW)200VUENO2P22kW横形屋内

SF-PR(200V-2P-30kW)200VUENO2P30kW横形屋内

SF-PR(200V-2P-37kW)200VUENO2P37kW横形屋内

SF-PR(200V-2P-45kW)200VUENO2P45kW横形屋内

SF-PR(200V-2P-55kW)200VUENO2P55kW横形屋内

SF-PR(200V-4P-0.75kW)200VUENO4P0.75kW横形屋内

SF-PR(200V-4P-1.5kW)200VUENO4P1.5kW横形屋内

SF-PR(200V-4P-2.2kW)200VUENO4P2.2kW横形屋内

SF-PR(200V-4P-3.7kW)200VUENO4P3.7kW横形屋内

SF-PR(200V-4P-5.5kW)200VUENO4P5.5kW横形屋内

SF-PR(200V-4P-7.5kW)200VUENO4P7.5kW横形屋内

SF-PR(200V-4P-11kW)200VUENO4P11kW横形屋内

SF-PR(200V-4P-15kW)200VUENO4P15kW横形屋内

SF-PR(200V-4P-18.5kW)200VUENO4P18.5kW横形屋内

SF-PR(200V-4P-22kW)200VUENO4P22kW横形屋内

SF-PR(200V-4P-30kW)200VUENO4P30kW横形屋内

SF-PR(200V-4P-37kW)200VUENO4P37kW横形屋内

SF-PR(200V-4P-45kW)200VUENO4P45kW横形屋内

SF-PR(200V-4P-55kW)200VUENO4P55kW横形屋内

SF-PR(200V-6P-0.75kW)200VUENO6P0.75kW横形屋内

SF-PR(200V-6P-1.5kW)200VUENO6P1.5kW横形屋内

苏州上野UENO机电设备有限公司批发和销售型号：

SF-PR(200V-6P-2.2kW)200VUENO6P2.2kW横形屋内

SF-PR(200V-6P-3.7kW)200VUENO6P3.7kW横形屋内

SF-PR(200V-6P-5.5kW)200VUENO6P5.5kW横形屋内

SF-PR(200V-6P-7.5kW)200VUENO6P7.5kW横形屋内

SF-PR(200V-6P-11kW)200VUENO6P11kW横形屋内

SF-PR(200V-6P-15kW)200VUENO6P15kW横形屋内

SF-PR(200V-6P-18.5kW)200VUENO6P18.5kW横形屋内

SF-PR(200V-6P-22kW)200VUENO6P22kW横形屋内

SF-PR(200V-6P-30kW)200VUENO6P30kW横形屋内

SF-PR(200V-6P-37kW)200VUENO6P37kW横形屋内

SF-PR(200V-6P-45kW)200VUENO6P45kW横形屋内

SF-PR(400V-2P-0.75kW)400VUENO2P0.75kW横形屋内

SF-PR(400V-2P-1.5kW)400VUENO2P1.5kW横形屋内

SF-PR(400V-2P-2.2kW)400VUENO2P2.2kW横形屋内

SF-PR(400V-2P-3.7kW)400VUENO2P3.7kW横形屋内

SF-PR(400V-2P-5.5kW)400VUENO2P5.5kW横形屋内

SF-PR(400V-2P-7.5kW)400VUENO2P7.5kW横形屋内

SF-PR(400V-2P-11kW)400VUENO2P11kW横形屋内

SF-PR(400V-2P-15kW)400VUENO2P15kW横形屋内

SF-PR(400V-2P-18.5kW)400VUENO2P18.5kW横形屋内

SF-PR(400V-2P-22kW)400VUENO2P22kW横形屋内

SF-PR(400V-2P-30kW)400VUENO2P30kW横形屋内

SF-PR(400V-2P-37kW)400VUENO2P37kW横形屋内

SF-PR(400V-2P-45kW)400VUENO2P45kW横形屋内

SF-PR(400V-2P-55kW)400VUENO2P55kW横形屋内

SF-PR(400V-4P-0.75kW)400VUENO4P0.75kW横形屋内

SF-PR(400V-4P-1.5kW)400VUENO4P1.5kW横形屋内

SF-PR(400V-4P-2.2kW)400VUENO4P2.2kW横形屋内

SF-PR(400V-4P-3.7kW)400VUENO4P3.7kW横形屋内

SF-PR(400V-4P-5.5kW)400VUENO4P5.5kW横形屋内

SF-PR(400V-4P-7.5kW)400VUENO4P7.5kW横形屋内

SF-PR(400V-4P-11kW)400VUENO4P11kW横形屋内

SF-PR(400V-4P-15kW)400VUENO4P15kW横形屋内

SF-PR(400V-4P-18.5kW)400VUENO4P18.5kW横形屋内

SF-PR(400V-4P-22kW)400VUENO4P22kW横形屋内

SF-PR(400V-4P-30kW)400VUENO4P30kW横形屋内

SF-PR(400V-4P-37kW)400VUENO4P37kW横形屋内

SF-PR(400V-4P-45kW)400VUENO4P45kW横形屋内

SF-PR(400V-4P-55kW)400VUENO4P55kW横形屋内

SF-PR(400V-6P-0.75kW)400VUENO6P0.75kW横形屋内

SF-PR(400V-6P-1.5kW)400VUENO6P1.5kW横形屋内

SF-PR(400V-6P-2.2kW)400VUENO6P2.2kW横形屋内

SF-PR(400V-6P-3.7kW)400VUENO6P3.7kW横形屋内

SF-PR(400V-6P-5.5kW)400VUENO6P5.5kW横形屋内

SF-PR(400V-6P-7.5kW)400VUENO6P7.5kW横形屋内

SF-PR(400V-6P-11kW)400VUENO6P11kW横形屋内

SF-PR(400V-6P-15kW)400VUENO6P15kW横形屋内

SF-PR(400V-6P-18.5kW)400VUENO6P18.5kW横形屋内

SF-PR(400V-6P-22kW)400VUENO6P22kW横形屋内

SF-PR(400V-6P-30kW)400VUENO6P30kW横形屋内

SF-PR(400V-6P-37kW)400VUENO6P37kW横形屋内

SF-PR(400V-6P-45kW)400VUENO6P45kW横形屋内
