日本三菱电机 SF-PR 5.5KW 2P 400V 50HZ
发布时间：2019-10-30 11:09:02 点击次数：829





三菱产品详情请参考以下网址：


http://www.mitsubishigearmotor.com

 製品特長

1.省エネ/CO2削減

  • 国内トップランナー基準/米国EISAの効率基準を満足したプレミアム効率（IE3対応）

2.高応答、高精度ベクトル制御

  • 汎用インバータFR-A800及び内蔵オプションFR-A8AP/A8AL、制御端子オプションFR-A8TPとの組み合わせにより高応答、高精度の速度制御、トルク制御、位置制御が可能

3.ワイドな定トルク特性

  • ベクトル制御を行うことで、0Hz～60Hzの連続定トルク運転に対応（0速制御、サーボロックが可能）

4.インバータとの親和性

  • 組み合わせインバータはモータと同一容量

5.取付互換性

  • 従来機種(SF-HRCA-SC)との取付寸法の互換性を確保（既存スペースに置換が可能、一部機種を除く）

6.耐環境性向上

  • 外扇ファンの採用により耐環境性が向上し、従来PLG付機種では対応できなかったIP55も対応可能








苏州上野机电设备有限公司销售型号： 17895046997     QQ : 2461896109   刘经理


ベクトル制御

  • モータの速度をPLG(パルスジェネレータ)で検出し、インバータにフィードバックすることにより、負荷変動に対してもモータ速度が一定となるようインバータの出力周波数を制御します。

  • 汎用インバータFR-A800シリーズと内蔵オプションFR-A8AP/A8AL、制御端子オプションFR-A8TPを組み合わせることで、ベクトル制御が可能となり、ワイドな定トルク特性（0Hz～60Hz）が得られます。


  • PLG付ベクトル仕様比較

モータ形名新機種旧機種
SF-PR-SCSF-HRCA-SCSF-V5RU
推奨インバータFR-A800FR-A800FR-A800
定格回転速度(min-1)180018001500
最高回転速度(min-1)300036003000
効率
(商用電源駆動時)		トップランナー基準○✕✕
IE3○✕✕
制御方式速度変動率±0.01%±0.01%±0.01%
速度応答816.8rad/s816.8rad/s816.8rad/s
トルク制御トルク制御範囲1:501:501:50
トルク精度±5%±5%±5%
その他特殊対応フランジ形
（160FR以下）
防食3種
NTCサーミスタ
IP55等		対応なしフランジ形
ブレーキ付
NTCサーミスタ
速度特殊等
最大トルク150%60s
（基底周波数以下）		150%60s150%60s
PLGパルス数2,048 P/R1,024 P/R2,048 P/R

低速域の定トルク運転が可能

  • 優れた速度精度

  • 速度変動率　±0.01%（力行時）

  • ワイドな速度制御範囲

  • 速度制御範囲　1：1800（カ行時）

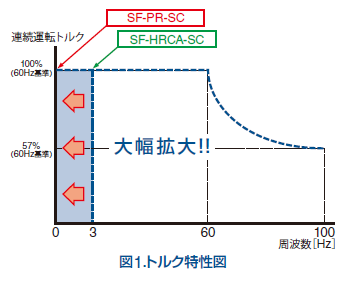

図1.トルク特性図

※SF-V5RUシリーズとはトルク基準が異なりますのでご注意ください。

苏州上野UENO机电设备有限公司批发和销售型号：

SF-HR(200V-2P-0.2kW)

200V       2P  0.2kW 横形屋内


SF-HR(200V-2P-0.4kW)

200V       2P  0.4kW横形屋内


SF-HR(200V-4P-0.2kW)

200V        4P           0.2kW横形屋内


SF-HR(200V-4P-0.4kW)

200V       4P   0.4kW横形屋内


SF-HR(200V-6P-0.2kW)

200V       6P  0.2kW横形屋内


SF-HR(200V-6P-0.4kW)

200V       6P    0.4kW横形屋内


SF-HR(400V-2P-0.2kW)

400V2P0.2kW横形屋内


SF-HR(400V-2P-0.4kW)

400V2P0.4kW横形屋内


SF-HR(400V-4P-0.2kW)

400V4P0.2kW横形屋内


SF-HR(400V-4P-0.4kW)

400V4P0.4kW横形屋内


SF-HR(400V-6P-0.2kW)

400V6P0.2kW横形屋内


SF-HR(400V-6P-0.4kW)

  400V6P0.4kW横形屋内


SF-HRB(200V-4P-0.2kW)

200V4P0.2kW横形屋内


SF-HRB(200V-4P-0.4kW)

200V4P0.4kW横形屋内


SF-HRB(200V-6P-0.2kW)

200V6P0.2kW横形屋内


SF-HRB(200V-6P-0.4kW)

200V6P0.4kW横形屋内


SF-HRB(400V-4P-0.2kW)

400V4P0.2kW横形屋内


SF-HRB(400V-4P-0.4kW)

400V4P0.4kW横形屋内


SF-HRB(400V-6P-0.2kW)

400V6P0.2kW横形屋内


SF-HRB(400V-6P-0.4kW)

400V6P0.4kW横形屋内


SF-HRO(200V-2P-0.2kW)

200V2P0.2kW横形屋外(O)


SF-HRO(200V-2P-0.4kW)

200V2P0.4kW横形屋外(O)


SF-HRO(200V-4P-0.2kW)

200V4P0.2kW横形屋外(O)


SF-HRO(200V-4P-0.4kW)

200V4P0.4kW横形屋外(O)


SF-HRO(200V-6P-0.2kW)

200V6P0.2kW横形屋外(O)


SF-HRO(200V-6P-0.4kW)

200V6P0.4kW横形屋外(O)


SF-HRO(400V-2P-0.2kW)

400V2P0.2kW横形屋外(O)


SF-HRO(400V-2P-0.4kW)

400V2P0.4kW横形屋外(O)


SF-HRO(400V-4P-0.2kW)

400V4P0.2kW横形屋外(O)


SF-HRO(400V-4P-0.4kW)

400V4P0.4kW横形屋外(O)


SF-HRO(400V-6P-0.2kW)

400V             6P0.2kW横形屋外(O)


SF-HRO(400V-6P-0.4kW)

400V6P0.4kW横形屋外(O)

苏州上野机电设备有限公司批发和销售型号：

SF-HROB(200V-4P-0.2kW)

200V4P0.2kW横形屋外(O)


SF-HROB(200V-4P-0.4kW)

200V4P0.4kW横形屋外(O)


SF-HROB(200V-6P-0.2kW)

200V6P0.2kW横形屋外(O)


SF-HROB(200V-6P-0.4kW)

200V6P0.4kW横形屋外(O)


SF-HROB(400V-4P-0.2kW)

400V4P0.2kW横形屋外(O)


SF-HROB(400V-4P-0.4kW)

400V4P0.4kW横形屋外(O)


SF-HROB(400V-6P-0.2kW)

400V6P0.2kW横形屋外(O)


SF-HROB(400V-6P-0.4kW)

400V6P0.4kW横形屋外(O)


SF-HRV(200V-2P-0.2kW)

200V2P0.2kW立形(V)屋内


SF-HRV(200V-2P-0.4kW)

200V2P0.4kW立形(V)屋内


SF-HRV(200V-4P-0.2kW)

200V4P0.2kW立形(V)屋内


SF-HRV(200V-4P-0.4kW)

200V4P0.4kW立形(V)屋内


SF-HRV(200V-6P-0.2kW)

200V6P0.2kW立形(V)屋内


SF-HRV(200V-6P-0.4kW)

200V6P0.4kW立形(V)屋内


SF-HRV(400V-2P-0.2kW)

400V2P0.2kW立形(V)屋内


SF-HRV(400V-2P-0.4kW)

400V2P0.4kW立形(V)屋内


SF-HRV(400V-4P-0.2kW)

400V4P0.2kW立形(V)屋内


SF-HRV(400V-4P-0.4kW)

400V4P0.4kW立形(V)屋内


SF-HRV(400V-6P-0.2kW)

400V6P0.2kW立形(V)屋内


SF-HRV(400V-6P-0.4kW)

400V6P0.4kW立形(V)屋内


SF-HRVB(200V-4P-0.2kW)

200V4P0.2kW立形(V)屋内


SF-HRVB(200V-4P-0.4kW)

200V4P0.4kW立形(V)屋内


SF-HRVB(200V-6P-0.2kW)

200V6P0.2kW立形(V)屋内


SF-HRVB(200V-6P-0.4kW)

200V6P0.4kW立形(V)屋内


SF-HRVB(400V-4P-0.2kW)

400V4P0.2kW立形(V)屋内


SF-HRVB(400V-4P-0.4kW)

400V4P0.4kW立形(V)屋内


SF-HRVB(400V-6P-0.2kW)

400V6P0.2kW立形(V)屋内


SF-HRVB(400V-6P-0.4kW)

400V6P0.4kW立形(V)屋内


苏州上野UENO机电设备有限公司批发和销售型号：


SF-HRVO(200V-2P-0.2kW)

200V2P0.2kW立形(V)屋外(O)

SF-HRVO(200V-2P-0.4kW)

200V2P0.4kW立形(V)屋外(O)

SF-HRVO(200V-4P-0.2kW)

200V4P0.2kW立形(V)屋外(O)

SF-HRVO(200V-4P-0.4kW)

200V4P0.4kW立形(V)屋外(O)

SF-HRVO(200V-6P-0.2kW)

200V6P0.2kW立形(V)屋外(O)

SF-HRVO(200V-6P-0.4kW)

200V6P0.4kW立形(V)屋外(O)

SF-HRVO(400V-2P-0.2kW)

400V2P0.2kW立形(V)屋外(O)

SF-HRVO(400V-2P-0.4kW)

400V2P0.4kW立形(V)屋外(O)

SF-HRVO(400V-4P-0.2kW)

400V4P0.2kW立形(V)屋外(O)

SF-HRVO(400V-4P-0.4kW)

400V4P0.4kW立形(V)屋外(O)

SF-HRVO(400V-6P-0.2kW)

400V6P0.2kW立形(V)屋外(O)

SF-HRVO(400V-6P-0.4kW)

400V6P0.4kW立形(V)屋外(O)

SF-HRVOB(200V-4P-0.2kW)

200V4P0.2kW立形(V)屋外(O)

SF-HRVOB(200V-4P-0.4kW)

200V4P0.4kW立形(V)屋外(O)

SF-HRVOB(200V-6P-0.2kW)

200V6P0.2kW立形(V)屋外(O)

SF-HRVOB(200V-6P-0.4kW)

200V6P0.4kW立形(V)屋外(O)

SF-HRVOB(400V-4P-0.2kW)

400V4P0.2kW立形(V)屋外(O)

SF-HRVOB(400V-4P-0.4kW)

400V4P0.4kW立形(V)屋外(O)

SF-HRVOB(400V-6P-0.2kW)

400V6P0.2kW立形(V)屋外(O)

SF-HRVOB(400V-6P-0.4kW)

400V6P0.4kW立形(V)屋外(O)

苏州上野UENO机电设备有限公司销售和批发型号：

SF-HRF(200V-2P-0.2kW)

200V2P0.2kWフランジ形(F)屋内

SF-HRF(200V-2P-0.4kW)

200V2P0.4kWフランジ形(F)屋内

SF-HRF(200V-4P-0.2kW)

200V4P0.2kWフランジ形(F)屋内

SF-HRF(200V-4P-0.4kW)

200V4P0.4kWフランジ形(F)屋内

SF-HRF(200V-6P-0.2kW)

200V6P0.2kWフランジ形(F)屋内

SF-HRF(200V-6P-0.4kW)

200V6P0.4kWフランジ形(F)屋内

SF-HRF(400V-2P-0.2kW)

400V2P0.2kWフランジ形(F)屋内

SF-HRF(400V-2P-0.4kW)

400V2P0.4kWフランジ形(F)屋内

SF-HRF(400V-4P-0.2kW)

400V4P0.2kWフランジ形(F)屋内

SF-HRF(400V-4P-0.4kW)

400V4P0.4kWフランジ形(F)屋内

SF-HRF(400V-6P-0.2kW)

400V6P0.2kWフランジ形(F)屋内

SF-HRF(400V-6P-0.4kW)

400V6P0.4kWフランジ形(F)屋内

SF-HRFB(200V-4P-0.2kW)

200V4P0.2kWフランジ形(F)屋内

SF-HRFB(200V-4P-0.4kW)

200V4P0.4kWフランジ形(F)屋内

SF-HRFB(200V-6P-0.2kW)

200V6P0.2kWフランジ形(F)屋内

SF-HRFB(200V-6P-0.4kW)

200V6P0.4kWフランジ形(F)屋内

SF-HRFB(400V-4P-0.2kW)

400V4P0.2kWフランジ形(F)屋内

SF-HRFB(400V-4P-0.4kW)

400V4P0.4kWフランジ形(F)屋内

SF-HRFB(400V-6P-0.2kW)

400V6P0.2kWフランジ形(F)屋内

SF-HRFB(400V-6P-0.4kW)

400V6P0.4kWフランジ形(F)屋内

SF-HRFO(200V-2P-0.2kW)

200V2P0.2kWフランジ形(F)屋外(O)


SF-HRFO(200V-2P-0.4kW)

200V2P0.4kWフランジ形(F)屋外(O)


SF-HRFO(200V-4P-0.2kW)

200V4P0.2kWフランジ形(F)屋外(O)


SF-HRFO(200V-4P-0.4kW)

200V4P0.4kWフランジ形(F)屋外(O)


SF-HRFO(200V-6P-0.2kW)

200V71M6P0.2kWフランジ形(F)屋外(O)


SF-HRFO(200V-6P-0.4kW)

200V6P0.4kWフランジ形(F)屋外(O)


SF-HRFO(400V-2P-0.2kW)

400V2P0.2kWフランジ形(F)屋外(O)


SF-HRFO(400V-2P-0.4kW)

400V2P0.4kWフランジ形(F)屋外(O)


SF-HRFO(400V-4P-0.2kW)

400V4P0.2kWフランジ形(F)屋外(O)


SF-HRFO(400V-4P-0.4kW)

400V4P0.4kWフランジ形(F)屋外(O)


SF-HRFO(400V-6P-0.2kW)

400V6P0.2kWフランジ形(F)屋外(O)


SF-HRFO(400V-6P-0.4kW)

400V6P0.4kWフランジ形(F)屋外(O)


SF-HRFOB(200V-4P-0.2kW)

200V4P0.2kWフランジ形(F)屋外(O)


SF-HRFOB(200V-4P-0.4kW)

200V4P0.4kWフランジ形(F)屋外(O)


SF-HRFOB(200V-6P-0.2kW)

200V6P0.2kWフランジ形(F)屋外(O)


SF-HRFOB(200V-6P-0.4kW)

200V6P0.4kWフランジ形(F)屋外(O)


SF-HRFOB(400V-4P-0.2kW)

400V4P0.2kWフランジ形(F)屋外(O)


SF-HRFOB(400V-4P-0.4kW)

400V4P0.4kWフランジ形(F)屋外(O)


SF-HRFOB(400V-6P-0.2kW)

400V6P0.2kWフランジ形(F)屋外(O)


SF-HRFOB(400V-6P-0.4kW)

400V6P0.4kWフランジ形(F)屋外(O)

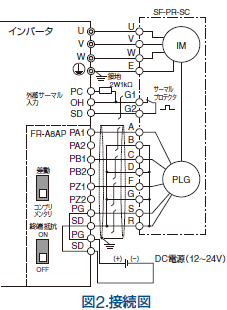

接続図例

図2.接続図

（備考）

  • PLGからの配線はツイストペアシールドケーブルを使用してください。配線長さは0.2mm2以上、6パラ以上の場合で30m以内です。

  • PLGからの配線はノイズの影響を受けないようノイズ源（主回路など）から離して配線ください。　　※SF-HRCA-SCとは配線が異りますのでご注意ください。
