| 形名(電圧-極数-出力) | ||
| 電圧・周波数 | ||
| 出力 | ||
| 極数 | ||
| 定格電流(A) | ||
| 定格回転速度(min-1) | ||
| 使用 | ||
| エネルギー消費効率(%) | ||
| 効率クラス(IEコード) | ||
| 外被構造 | ||
| わく番号 | ||
| 保護方式 | ||
| 概略裸質量(kg) | ||
| 軸端キー・キー溝寸法 | ||
| 動力伝達方式 | ||
| 回転方向 | ||
| 耐熱クラス | ||
| 周囲条件 | 温度 | |
| 湿度 | ||
| 標高 | ||
| 雰囲気 | ||
| 端子箱位置 | ||
| 口出線 | リード本数 | |
| 端子接続方式 | ||
| 塗色 | ||
| 準拠規格 | ||
| 許容慣性モーメント(kgf・m2) | 50Hz | 許容J |
| モータJ | ||
| 60Hz | 許容J | |
| モータJ | ||
| 許容スラスト荷重 | Ａ方向(N) | |
| Ｂ方向(N)*プレロードスプリング入替えが必要 | ||
| 許容ラジアル荷重 | 直結(N) | |
| ベルト(N) | ||
| 騒音レベル（参考値） | 50Hｚ･･･db（A) | |
| 60Hｚ･･･db（A) | ||
| PLG有無 | ||
200 / 200 / 220 / 230V 50 / 60 / 60 / 60Hz |
1.5kW |
4P |
6.6 / 6.0 / 5.8 / 5.8 |
1450 / 1745 / 1755 / 1760 |
S1(連続使用) |
86.9 / 88.6 / 89.1 / 89.1 |
IE3 |
全閉外扇形 |
90L |
IP44 |
20 |
軸端径φ14以上に対応する軸端キー・キー溝の寸法・公差はISO規格と整合性のあるJIS B1301に準拠しています。 |
2極機の11kW以上は直結専用、4極以上は直結・ベルト掛供用。 |
軸端より見て反時計方向（CCW） |
120(E) |
-30℃～40℃ |
100%RH以下(結露が無いこと） |
1000m以下 |
腐食性及び爆発性ガス、蒸気及び結露が無く、塵埃が少ないこと。 |
軸端より見てフレーム左側反負荷側 |
3 |
端子台接続方式 |
マンセルN7 |
JIS C 4213, JEC-2137-2000 |
4 |
0.0064 |
2.8 |
0.0064 |
500 |
*470 |
585 |
585 |
49 |
50 |
なし |
日本三菱电 SF-PR 200V 4P 1.5kW 详情
室内形的发动机，立形的机种可以直接作为法兰形使用(200帧以下)。
另外，关于电机的处理，请参照“使用说明书”。
特性值表示代表值，而不是保证值。
请询问特性值为“-”。
与标准电机相比，起动电流有增大的趋势.。关于配电侧的设计请注意。
与标准电机相比，转速有变快的趋势.。特别是在风扇·泵等使用时，发动机的输出可能会增加。
发动机的主要部分与SF-PR形相同，为了在风雨、雪等严峻的室外条件下也能稳定运行，对以下项目进行了特别的考虑。

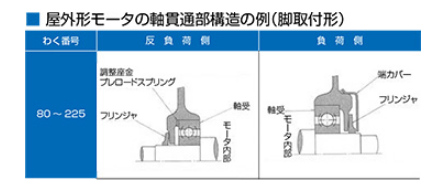

1.轴穿通部。
负荷侧和反负荷侧都设置了与轴一起旋转的凝结器，防止来自外部的水滴浸入电机内部。
并且，为了进一步提高防水效果，在负荷侧安装了端盖。
※立形、凸缘形电机只在反负荷侧设置了冷凝器或V环。
由于负荷侧被装入对方机器中，所以轴穿通部不是防水结构，请注意。

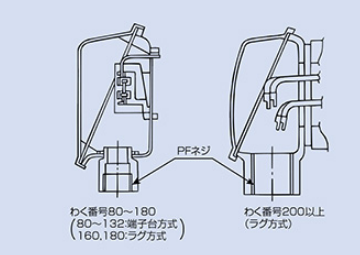

2.端子箱。
线编号80~180的端子箱是钢板制造的，框编号200以上是铸铁制的。在座位和盖子之间设置了包装，制成了防水结构。端子部在框编号80~132中采用端子台连接方式，框编号160以上采用引线式压着端子连接方式。另外，由于外部电缆引入口是管用平行螺丝，所以可以安装电线管道和电线贯通五金。
3.镶合部。
在框架和支架的镶缝部位涂上液体衬垫以提高防水效果。
发动机分解检查、重新组装时，请再次涂抹液体包装。
4.安装方向。
由于在外形尺寸图所示的安装方向上发挥防水效果，所以在安装标准以外的情况下请查询。
5.涂装。
涂饰使用的是耐候性、耐盐水性、耐化学性好的涂料。
苏州上野机电设备有限公司批发和销售电话：17895046997 QQ：2461896109 刘经理
苏州上野UENO机电设备有限公司批发型：
SF-PR(200V-2P-0.75kW) 200V 80M 2P 0.75kW 横形 屋内
SF-PR(200V-2P-1.5kW) 200V 90L 2P 1.5kW 横形 屋内
SF-PR(200V-2P-2.2kW) 200V 90L 2P 2.2kW 横形 屋内
SF-PR(200V-2P-3.7kW) 200V 112M 2P 3.7kW 横形 屋内SF-PR(200V-2P-5.5kW) 200V 132S 2P 5.5kW 横形 屋内
SF-PR(200V-2P-7.5kW) 200V 132S 2P 7.5kW 横形 屋内
SF-PR(200V-2P-11kW) 200V 160M 2P 11kW 横形 屋内
SF-PR(200V-2P-15kW) 200V 160M 2P 15kW 横形 屋内
SF-PR(200V-2P-18.5kW) 200V 160L 2P 18.5kW 横形 屋内
SF-PR(200V-2P-22kW) 200V 180M 2P 22kW 横形 屋内
SF-PR(200V-2P-30kW) 200V 180LD 2P 30kW 横形 屋内
SF-PR(200V-2P-37kW) 200V 200LD 2P 37kW 横形 屋内
SF-PR(200V-2P-45kW) 200V 200LD 2P 45kW 横形 屋内
SF-PR(200V-2P-55kW) 200V 225S 2P 55kW 横形 屋内
苏州上野UENO机电设备有限公司批发型号：
SF-PR(200V-4P-0.75kW) 200V 80M 4P 0.75kW 横形 屋内
SF-PR(200V-4P-1.5kW) 200V 90L 4P 1.5kW 横形 屋内
SF-PR(200V-4P-2.2kW) 200V 100L 4P 2.2kW 横形 屋内
SF-PR(200V-4P-3.7kW) 200V 112M 4P 3.7kW 横形 屋内
SF-PR(200V-4P-5.5kW) 200V 132S 4P 5.5kW 横形 屋内
SF-PR(200V-4P-7.5kW) 200V 132M 4P 7.5kW 横形 屋内
SF-PR(200V-4P-11kW) 200V 160M 4P 11kW 横形 屋内
SF-PR(200V-4P-15kW) 200V 160L 4P 15kW 横形 屋内
SF-PR(200V-4P-18.5kW) 200V 180M 4P 18.5kW 横形 屋内
SF-PR(200V-4P-22kW) 200V 180M 4P 22kW 横形 屋内
SF-PR(200V-4P-30kW) 200V 180L 4P 30kW 横形 屋内
SF-PR(200V-4P-37kW) 200V 200LD 4P 37kW 横形 屋内
SF-PR(200V-4P-45kW) 200V 200LD 4P 45kW 横形 屋内
SF-PR(200V-4P-55kW) 200V 225S 4P 55kW 横形 屋内
苏州上野UENO机电设备有限公司批发型号：
SF-PR(200V-6P-0.75kW) 200V 90L 6P 0.75kW 横形 屋内
SF-PR(200V-6P-1.5kW) 200V 100L 6P 1.5kW 横形 屋内
SF-PR(200V-6P-2.2kW) 200V 112M 6P 2.2kW 横形 屋内
SF-PR(200V-6P-3.7kW) 200V 132S 6P 3.7kW 横形 屋内
SF-PR(200V-6P-5.5kW) 200V 132M 6P 5.5kW 横形 屋内
SF-PR(200V-6P-7.5kW) 200V 160M 6P 7.5kW 横形 屋内
SF-PR(200V-6P-11kW) 200V 160L 6P 11kW 横形 屋内
SF-PR(200V-6P-15kW) 200V 180M 6P 15kW 横形 屋内
SF-PR(200V-6P-18.5kW) 200V 180LD 6P 18.5kW 横形 屋内
SF-PR(200V-6P-22kW) 200V 180LD 6P 22kW 横形 屋内
SF-PR(200V-6P-30kW) 200V 200LD 6P 30kW 横形 屋内
SF-PR(200V-6P-37kW) 200V 200LD 6P 37kW 横形 屋内
SF-PR(200V-6P-45kW) 200V 225S 6P 45kW 横形 屋内
