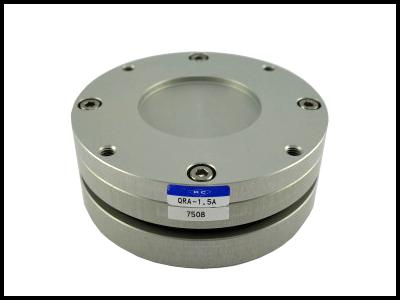

日本原装进口KONSEI 近藤气爪：QRA-1.5A
发布时间：2020-09-22 13:47:05 点击次数：1020


紧凑的合规设备。

自动调心功能(组装作业等，可实现顺畅的哈美眼结合。)

保持真芯(通过气锁功能，实现高精度返回到基准位置并保持真芯。)

用橡胶包装防尘的效果。




苏州上野机电设备有限公司销售电话：17895046997  刘经理



方法

型式QRA-1.5AQRA-6AQRA-40A
驱动源(驱动源)空气0.3~0.7 MPa
润滑，润滑一种无油或涡轮油(ISOVG32)
环境温度(℃)5-60
移动量(移动量)X-Y方向(Mm)±1.±2.±3.5.
调色方向(α)±2°±3.5°±5°
重复精度.X-Y方向(Mm)±0.02
调色方向(α)±0.1°
承重(承重)拉伸方向(N)7601350990
压缩方向(N)410057002200
可携带质量(Kg)1.5640
本体质量(Kg)0.290.642.82





可选的类型QRA-1.5A-B1QRA-1.5A-B3QRA-1.5A-B4QRA-1.5A-B5
对应的手类型BHA-01ASBHA-03ASBHA-04ASBHA-05AS
手的规格驱动源(驱动源)空气0.3~0.7 MPa
润滑，润滑一种无油或涡轮油(ISOVG32)
环境温度(℃)5-60
动作行程(Mm)591115
气缸直径(Mm)φ12.φ16.φ20.φ25.
杆径(Mm)φ6.φ8.φ10.φ12.
内部容积[往复](cm3/次)0.321.582.896.32
手重复精度(Mm)±0.01.
手主体质量(Kg)0.1050.1550.270.47
可选质量(Kg)0.480.530.650.85





可选的类型QRA-1.5A-C1QRA-1.5A-C2QRA-1.5A-C3QRA-1.5A-C4
对应的手类型CKL-20ASCKL-25ASCKL-32ASCKL-40AS
查克规格.驱动源(驱动源)空气0.3~0.7 MPa
润滑，润滑一种无油或涡轮油(ISOVG32)
环境温度(℃)5-60
动作行程(Mm)56810
气缸直径(Mm)φ20.φ25.φ32.φ40.
杆径(Mm)φ6.φ8.φ10.φ12.
内部容积[往复](cm3/次)1.83.37.715.6
卡盘重复精度(Mm)±0.01.
卡盘本体质量(Kg)0.120.190.240.36
可选质量(Kg)0.430.500.550.67



QRA-1.5A

QRA-40A

QRA-6A
