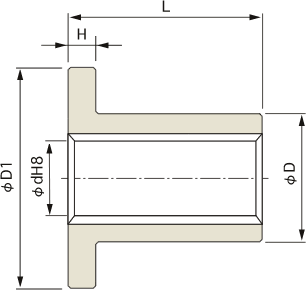

• 花键轴承M型规格表

•

  类型/代号	dH8	D1h9	Dh8	L	H
  M 8	7.65	32	14	17	3
  M 10	9.50	36	18	25	4
  M 12	11.20	44	22	35	5
  M 15	13.80	44	22	40	5
  M 17	15.72	51	28	50	6
  M 20	18.88	56	32	50	6
  M 25	23.08	64	36	55	7
  M 30	28.66	76	44	65	8
  M 35	33.32	84	52	100	8
  M 40	38.10	98	58	100	10
  M 45	42.78	112	65	100	10
  M 50	47.74	125	72	100	12
  M 55	52.90	138	80	100	12
  M 60	57.66	150	86	120	14
  M 65	63.04	162	94	120	14
  M 70	67.90	175	100	120	16
  M 80	77.76	200	115	130	18

• øDH8 是矩形通用尺寸。
  也可以用BC6、SUS303 制造

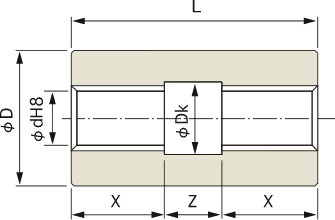

• 花键轴承MZ型规格表

•

  类型/代号	DH8	Dk	L	X	Z
  MZ 8	20	8.9	22	8.0	6
  MZ 10	25	11.1	35	11.5	12
  MZ 12	30	13.2	50	17.5	15
  MZ 15	30	16.5	55	20.0	15
  MZ 17	35	18.6	65	25.0	15
  MZ 20	40	22.0	70	25.0	20
  MZ 25	50	27.5	80	27.5	25
  MZ 30	60	32.4	90	32.5	25
  MZ 35	70	37.7	130	50.0	30
  MZ 40	80	43.1	130	50.0	30
  MZ 45	90	49.5	140	50.0	40
  MZ 50	90	54.5	140	50.0	40
  MZ 55	100	59.5	140	50.0	40
  MZ 60	105	65.0	150	60.0	30
  MZ 65	110	69.5	150	60.0	30
  MZ 70	120	74.5	150	60.0	30
  MZ 80	135	85.0	160	65.0	30

• øDH8 是矩形通用尺寸。
  也可以用BC6、SUS303 制造

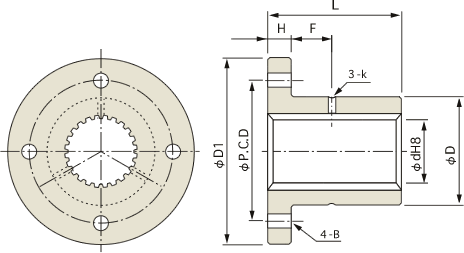

• 花键轴承MF规格表

•

  类型/代号	D1h9	Dh8	H	L	P.C.D	B	F	k
  MF 8	36	18	4	25	26	4.3	6	1.5
  MF 10	36	18	4	25	26	4.3	6	1.5
  MF 12	44	22	5	30	31	5.4	7	1.5
  MF 15	51	28	6	35	38	6.6	8	1.5
  MF 17	51	28	6	35	38	6.6	8	1.5
  MF 20	56	32	7	40	42	6.6	9	1.5
  MF 25	61	36	8	50	47	6.6	14	2.0
  MF 30	76	44	8	56	58	9.0	15	2.0
  MF 35	84	52	10	60	66	9.0	17	2.5
  MF 40	98	58	10	70	76	11.0	19	2.5
  MF 45	104	64	12	75	80	11.0	21	3.0
  MF 50	109	68	12	80	85	11.0	24	3.0

• øDH8 是矩形通用尺寸。
  可以用SUS303 和聚醛树脂制造。

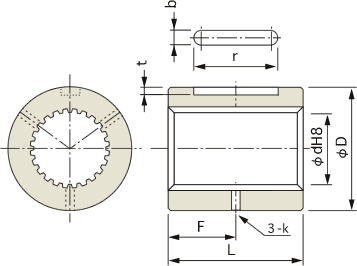

• 花键轴承MT规格表

•

  类型/代号	Dh8	L	bN9	t	g	F	k
  MT 8	18	20	4	2.0	14	10.0	1.5
  MT 10	18	20	4	2.0	14	10.0	1.5
  MT 12	22	25	4	2.0	16	12.5	1.5
  MT 15	28	30	5	2.5	18	15.0	1.5
  MT 17	28	30	5	2.5	18	15.0	1.5
  MT 20	32	35	7	2.5	22	17.5	1.5
  MT 25	36	40	7	2.5	26	20.0	2.0
  MT 30	44	45	10	4.0	32	22.5	2.0
  MT 35	52	50	12	4.5	38	25.0	2.5
  MT 40	58	60	15	5.0	42	30.0	2.5
  MT 45	64	65	15	5.0	48	32.5	3.0
  MT 50	68	70	15	5.0	52	35.0	3.0

• øDH8是矩形通用尺寸。
  可以用SUS303和聚醛树脂制造。
