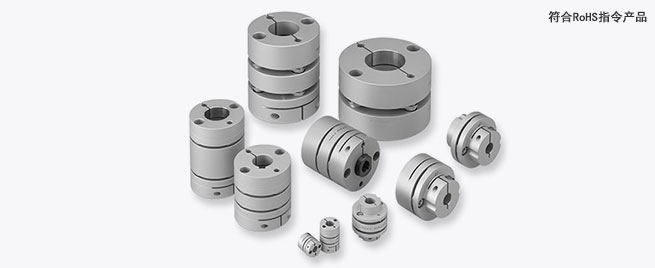

MIKI PULLEY三木联轴器SFC型特点：
超低惯性
夹紧毂的外径形状与所采用的孔径联动，孔径小则外径也随之缩小，将惯性控制在最低限度，最适合急加速运行。根据所采用的孔径组合，备有3种形状的型号。
简单・切实・无背隙
与轴的连接采用夹紧方式，只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强，可牢固连接，传动完全依靠摩擦结合进行，没有背隙。联轴器两侧的夹紧毂使用专用夹具进行定心，确保了同心度。
隔热

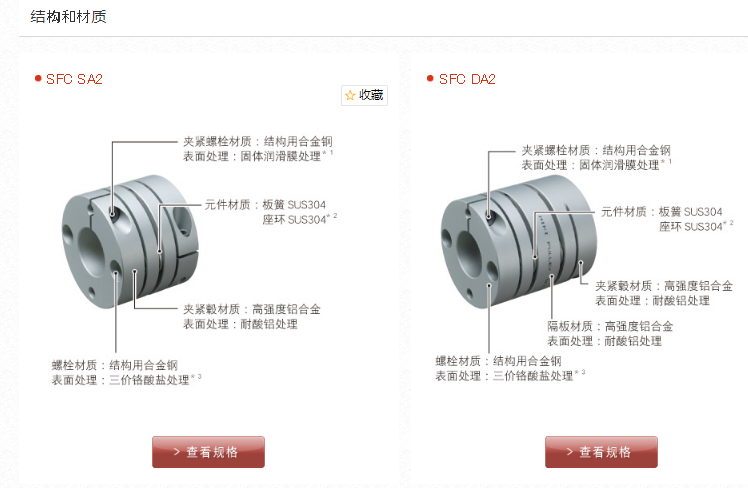

元件采用不锈钢材质的板簧，来自伺服电动机的热不易被传导到传动轴，可以减少因热膨胀导致的精度波动。
支持锥度轴
通过在伺服电动机的锥度轴上安装选配的锥度适配器，可使用夹紧毂进行连接。
支持长度指定（SFC DA2型）
可以指定长度，以匹配必要的轴间距离。
苏州上野机电设备有限公司销售电话：17895046997 刘经理
苏州上野机电设备有限公司销售如下图:
| 型号 | 形状类型 | 允许转矩[N•m] | 转动惯量［kg•m2］ | 质量[kg] |
|---|---|---|---|---|
| SFC-040SA2-□B-11BC | B | 12 | 26.58×10-6 | 0.131 |
| C | 12 | 33.28×10-6 | 0.146 | |
| SFC-050SA2-□B-11BC | B | 25 | 82.91×10-6 | 0.240 |
| C | 25 | 103.5×10-6 | 0.258 | |
| SFC-050SA2-□B-14BC | B | 25 | 88.72×10-6 | 0.271 |
| C | 25 | 111.5×10-6 | 0.301 | |
| SFC-050SA2-□B-16BC | B | 25 | 95.44×10-6 | 0.309 |
| C | 25 | 118.2×10-6 | 0.338 | |
| SFC-055SA2-□B-14BC | C | 40 | 201.1×10-6 | 0.409 |
| SFC-055SA2-□B-16BC | C | 40 | 207.8×10-6 | 0.446 |
| SFC-060SA2-□B-16BC | B | 60 | 228.7×10-6 | 0.475 |
| C | 60 | 287.8×10-6 | 0.517 |

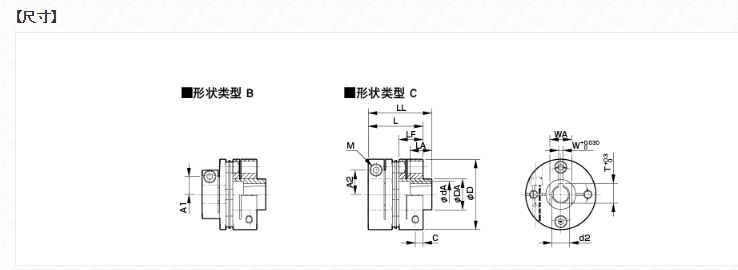

| 型号 | d2[mm] | W[mm] | T[mm] | WA[mm] | LA[mm] | dA[mm] | DA[mm] | LL[mm] | D[mm] | L[mm] | LF[mm] | C[mm] | A1[mm] | A2[mm] | M 数量-公称 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFC-040SA2-□B-11BC | 11 | 4 | 12.2 | 18 | 16 | 17 | 22 | 44 | 44 | 34 | 15.5 | 4.5 | 11 | 17 | 1-M4 |
| SFC-050SA2-□B-11BC | 11 | 4 | 12.2 | 18 | 16 | 17 | 22 | 48.4 | 56 | 43.4 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-050SA2-□B-14BC | 14 | 4 | 15.1 | 24 | 19 | 22 | 28 | 53.4 | 56 | 43.4 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-050SA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 63.4 | 56 | 43.4 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-055SA2-□B-14BC | 14 | 4 | 15.1 | 24 | 19 | 22 | 28 | 56.6 | 63 | 50.6 | 24 | 7.75 | ― | 23 | 1-M6 |
| SFC-055SA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 66.6 | 63 | 50.6 | 24 | 7.75 | ― | 23 | 1-M6 |
| SFC-060SA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 69.6 | 68 | 53.6 | 25.2 | 7.75 | 17.5 | 26.5 | 1-M6 |
| 型号 | 形状类型 | 允许转矩[N•m] | 转动惯量［kg•m2］ | 质量[kg] |
|---|---|---|---|---|
| SFC-040DA2-□B-11BC | B | 12 | 39.42×10-6 | 0.180 |
| C | 12 | 46.12×10-6 | 0.195 | |
| SFC-050DA2-□B-11BC | B | 25 | 125.5×10-6 | 0.331 |
| C | 25 | 146.1×10-6 | 0.349 | |
| SFC-050DA2-□B-14BC | B | 25 | 131.1×10-6 | 0.362 |
| C | 25 | 154.1×10-6 | 0.392 | |
| SFC-050DA2-□B-16BC | B | 25 | 138.1×10-6 | 0.40 |
| C | 25 | 160.8×10-6 | 0.43 | |
| SFC-055DA2-□B-14BC | C | 40 | 274.0×10-6 | 0.53 |
| SFC-055DA2-□B-16BC | C | 40 | 280.5×10-6 | 0.567 |
| SFC-060DA2-□B-16BC | B | 60 | 339.4×10-6 | 0.638 |
| C | 60 | 398.5×10-6 | 0.681 |
| 型号 | d2 | W | T | WA | LA | dA | DA | LL | D | L | LF | C | A1 | A2 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFC-040DA2-□B-11BC | 11 | 4 | 12.2 | 18 | 16 | 17 | 22 | 58 | 44 | 48 | 15.5 | 4.5 | 11 | 17 | 1-M4 |
| SFC-050DA2-□B-11BC | 11 | 4 | 12.2 | 18 | 16 | 17 | 22 | 64.8 | 56 | 59.8 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-050DA2-□B-14BC | 14 | 4 | 15.1 | 24 | 19 | 22 | 28 | 69.8 | 56 | 59.8 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-050DA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 79.8 | 56 | 59.8 | 20.5 | 6 | 14.5 | 22 | 1-M5 |
| SFC-055DA2-□B-14BC | 14 | 4 | 15.1 | 24 | 19 | 22 | 28 | 74.4 | 63 | 68.7 | 24 | 7.75 | ― | 23 | 1-M6 |
| SFC-055DA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 84.7 | 63 | 68.7 | 24 | 7.75 | ― | 23 | 1-M6 |
| SFC-060DA2-□B-16BC | 16 | 5 | 17.3 | 24 | 29 | 26 | 30 | 89.3 | 68 | 73.3 | 25.2 | 7.75 | 17.5 | 26.5 | 1-M6 |
